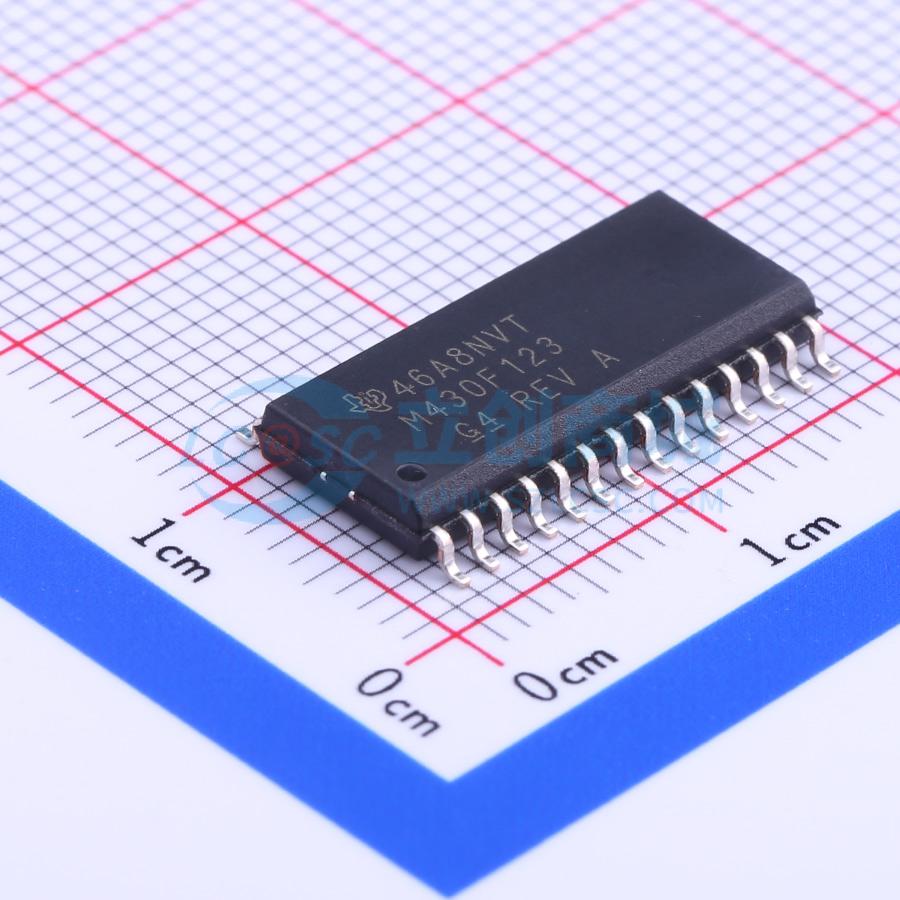

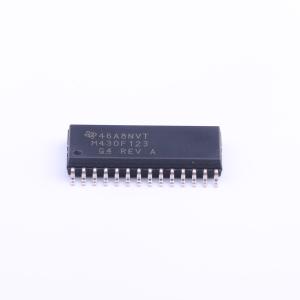

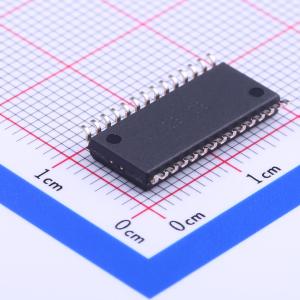

温馨提醒：图片仅供参考，商品以实物为准

MSP430F123IDWR

具有 8KB 闪存、256B SRAM、计时器、比较器和 SPI/UART 的 8MHz MCU

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: MSP430F123 具有 8KB 闪存、256B SRAM、计时器、比较器和 SPI/UART 的 8MHz MCU
品牌名称: TI(德州仪器)
商品型号: MSP430F123IDWR
商品编号: C129503
商品封装: SOIC-28-300mil
包装方式: 编带
商品毛重: 1.12克(g)

商品参数

商品概述

这是一款超低功耗混合信号微控制器，包含多款配置不同外设集合的产品，架构结合多种低功耗模式，可在便携式测量应用中延长电池续航。它搭载16位RISC CPU，配备16位寄存器与常数发生器，可实现较高的代码效率，数控振荡器支持从低功耗模式唤醒至激活模式，耗时小于6μs。MSP430F12x系列内置16位定时器与22个I/O引脚，支持异步和同步通信协议，还配备多功能模拟比较器。

商品特性

电源电压范围1.8V~3.6V
功耗水平极低：激活模式1MHz、2.2V条件下功耗为200μA，待机模式下功耗为0.7μA，关闭模式（保留RAM）下功耗为0.1μA
提供5种节能模式
从待机模式唤醒耗时小于6μs
采用16位RISC架构，指令周期为125ns
基础时钟模块支持多种配置，可适配多种内部电阻、单外部电阻、32kHz晶振、高频晶振、谐振器、外部时钟源
配备带3个捕获/比较寄存器的16位Timer_A定时器
片上集成比较器，可实现模拟信号比较功能或单斜率A/D转换
串行通信接口可通过软件选择异步UART模式或同步SPI模式
支持板上串行编程，无需外部编程电压，可通过安全熔丝实现可编程代码保护
现有两款不同存储规格的产品：MSP430F122配备4KB+256B闪存、256B RAM；MSP430F123配备8KB+256B闪存、256B RAM
提供多种封装可选：28引脚塑料宽体小外形封装SOWB、28引脚塑料薄缩型小外形封装TSSOP、32引脚QFN封装
CPU集成16个寄存器，可缩短指令执行时间，寄存器间操作执行时间为一个CPU时钟周期；其中R0至R3分别专用作程序计数器、栈指针、状态寄存器、常数发生器，其余为通用寄存器；外设通过数据、地址、控制总线与CPU连接，可支持所有指令操作
指令集包含51条指令，分为三种格式、七种寻址方式，支持字数据和字节数据操作
支持1种激活模式和5种可软件配置的低功耗模式，中断事件可将器件从任意低功耗模式唤醒，处理请求后可返回低功耗模式
中断向量和上电起始地址位于0FFFFh-0FFE0h地址范围内，多数中断和模块使能位整合在最低地址空间，便于软件访问

应用领域

适用于需要采集模拟信号，将其转换为数字值后处理数据、显示或传输至主机系统的传感器系统
适用于独立射频传感器前端
可对电阻式传感器提供单斜率A/D转换能力，适配相关测量场景

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	MSP430 CPU16
	CPU最大主频	8MHz
	CPU位数	16 Bit
	程序存储容量	8KB
	程序存储器类型	FLASH

	属性	参数值
	RAM容量	256Byte
	EEPROM容量	-
	I/O数量	22
	振荡器类型	内置
	工作电压	1.8V~3.6V
	工作温度	-40℃~+85℃
