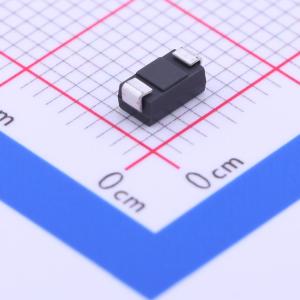

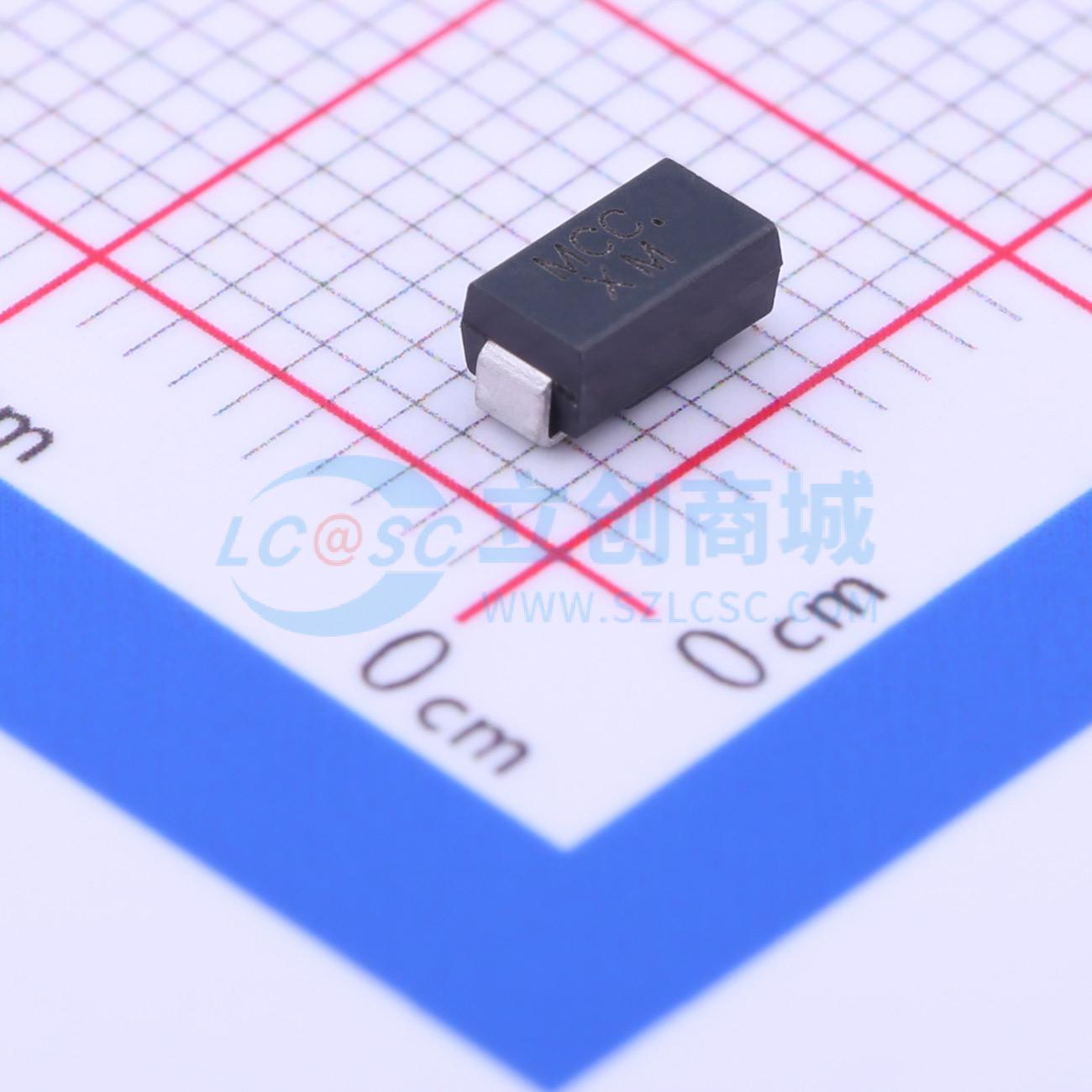

SMAJ15CA-TP
双向TVS 15V截止 峰值脉冲电流：16.4A@10/1000us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：IEC 61000-4-2 ESD 30kV（空气），30kV（接触）。适用于表面贴装应用。单向和双向。快速响应时间：从 0V 到 BV Min 典型值小于 1ps。高温焊接：端子处 260℃/10 秒。对于双向器件，在部件编号后缀添加“C”。湿度敏感度等级 1。环氧树脂符合 UL 94 V-0 阻燃等级。无铅涂层/符合 RoHS 标准
- 品牌名称
- MCC(美微科)
- 商品型号
- SMAJ15CA-TP
- 商品编号
- C129543
- 商品封装
- DO-214AC(SMA)
- 包装方式
- 编带
- 商品毛重
- 0.12克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 15V | |
| 钳位电压 | 24.4V | |
| 峰值脉冲电流(Ipp) | 16.4A@10/1000us | |
| 峰值脉冲功率(Ppp) | 400W@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 18.5V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -55℃~+175℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS |
商品特性
- IEC 61000-4-2静电放电防护：空气放电30kV，接触放电30kV
- 适用于表面贴装应用
- 单向和双向
- 快速响应时间：从0V到最小击穿电压（BV Min）典型值小于1ps
- 高温焊接：引脚可承受260°C/10秒
- 对于双向器件，在零件编号后缀添加“C”，例如5%公差的SMAJ5.0CA
- 可根据需求添加后缀“-HF”获得无卤产品
- 湿度敏感度等级1级
- 环氧树脂符合UL 94 V-0阻燃等级
- 无铅涂层/符合RoHS标准
