STLM20W87F

STLM20是一款适用于低电流应用的精密模拟输出温度传感器，这类应用中延长电池寿命至关重要。它的工作温度范围为-55℃至130℃（7级）或-40℃至85℃（9级）。电源工作范围为2.4V至5.5V。在环境温度为25℃且V_CC为2.7V时，STLM20的最高温度精度为±1.5℃（典型值±0.5℃）。温度误差呈线性增加，在温度范围极值时达到±2.5℃的最大值。温度范围受电源电压影响：对于7级温度等级的器件，当电源电压为2.7V至5.5V时，温度范围极值为+130℃和-55℃（将电源电压从2.7V降至2.4V会将工作温度范围的下限从-55℃变为-30℃，而上限保持在+130℃）。STLM20的最大静态电源电流为8μA，因此自发热可忽略不计。

STLM20的传递函数可通过多种方式描述，精度各不相同。在25℃附近具有良好精度的简单线性传递函数表达式如下：
一阶线性方程：V_O = (-11.69 mV)/℃ × T +1.8663 V

在指定工作温度范围内，使用抛物线传递函数可获得精度：
二阶抛物线方程：V_O = (-3.88×10^-6 × T²) + (-1.15×10^-2 × T) +1.8639
求解T的公式：T = -1481.96 + √(2.1962×10^6 + (1.8639 - V_O)/(3.88×10^-6))

• 精密模拟电压输出温度传感器
• 25℃时最高温度精度为±1.5℃（典型值±0.5℃）
• 超低静态电源电流：典型值4.8μA，最大值8.0μA
• 工作电压范围：2.4V至5.5V
• 工作温度范围：-55℃至130℃（7级）、-40℃至85℃（9级）

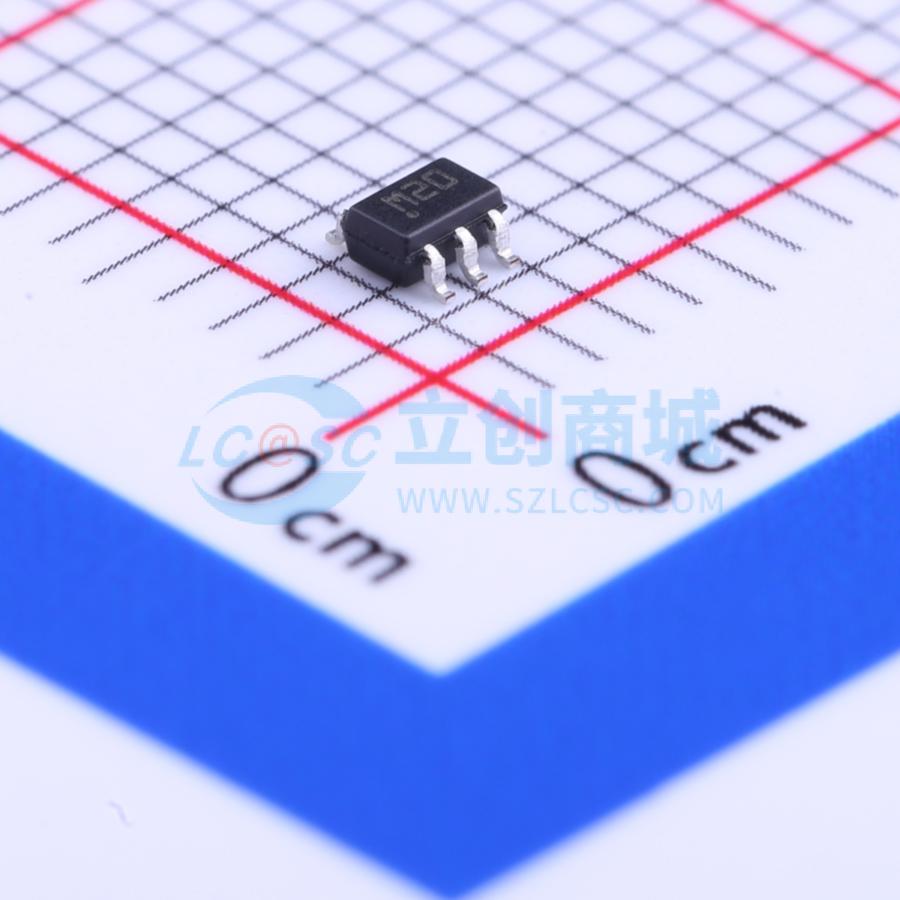

• SOT323-5L 5引脚封装
• UDFN-4L 4引脚封装

• 智能手机
• 多媒体PDA设备
• GPS设备
• 便携式医疗仪器
• 压控晶体振荡器温度监测器
• RF功率晶体管监测器
