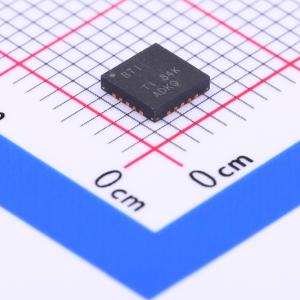

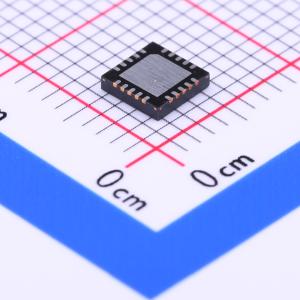

TPA2013D1RGPR

2.7W单声道D类音频功率放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPA2013D1 具有集成升压转换器和可选增益的 2.7W 单声道、模拟输入 D 类音频放大器
品牌名称: TI(德州仪器)
商品型号: TPA2013D1RGPR
商品编号: C129808
商品封装: QFN-20-EP(4x4)
包装方式: 编带
商品毛重: 0.154克(g)

商品参数

商品概述

TPA2013D1器件是一款高效D类音频功率放大器，集成了升压转换器。它能够向4Ω扬声器提供高达2.7W（总谐波失真加噪声为10%）的功率。TPA2013D1的典型效率为85%，有助于在播放音频时延长电池续航时间。内置的升压转换器为D类放大器生成电压轨。与直接连接到电池的独立放大器相比，这可提供更响亮的音频输出。无论电池电压如何，它都能保持一致的音量。此外，升压转换器还可用于为外部设备供电。 TPA2013D1集成了低通滤波器，以改善射频抑制并降低带外噪声，从而提高信噪比（SNR）。内置的锁相环（PLL）可同步升压转换器和D类开关频率，从而消除拍频并提高音频质量。所有输出均具备全面保护，可防止接地短路、电源短路以及输出间短路。

商品特性

高效集成升压转换器（效率超过90%）
3.6V电源下，向8Ω负载提供2.2W功率
3.6V电源下，向4Ω负载提供2.7W功率
工作电压范围为1.8V至5.5V
高效D类放大器可延长电池续航时间
升压转换器和D类放大器可独立关断
差分输入可降低射频共模噪声
内置输入低通滤波器可降低射频和带外噪声敏感度
同步升压和D类开关可消除拍频
具备热保护和短路保护功能
提供2.275mmx2.275mm 16球WCSP和4mmx4mm 20引脚QFN封装
提供2V/V、6V/V和10V/V三种可选增益设置

应用领域

手机
个人数字助理（PDA）
便携式GPS电子设备

	属性	参数值
	商品目录	音频功率放大器
	功放类型	D类功放
	扬声器通道数	单声道
	输出功率	2.7Wx1@4Ω
	工作电压	1.8V~5.5V
	总谐波失真+噪声(THD+N)	10%

	属性	参数值
	静态电流(Iq)	4.3mA
	工作温度	-40℃~+85℃
	输入类型	差分
	电源纹波抑制比(PSRR)	95dB
	效率	85%；87.5%
	输入通道数	1对差分输入
