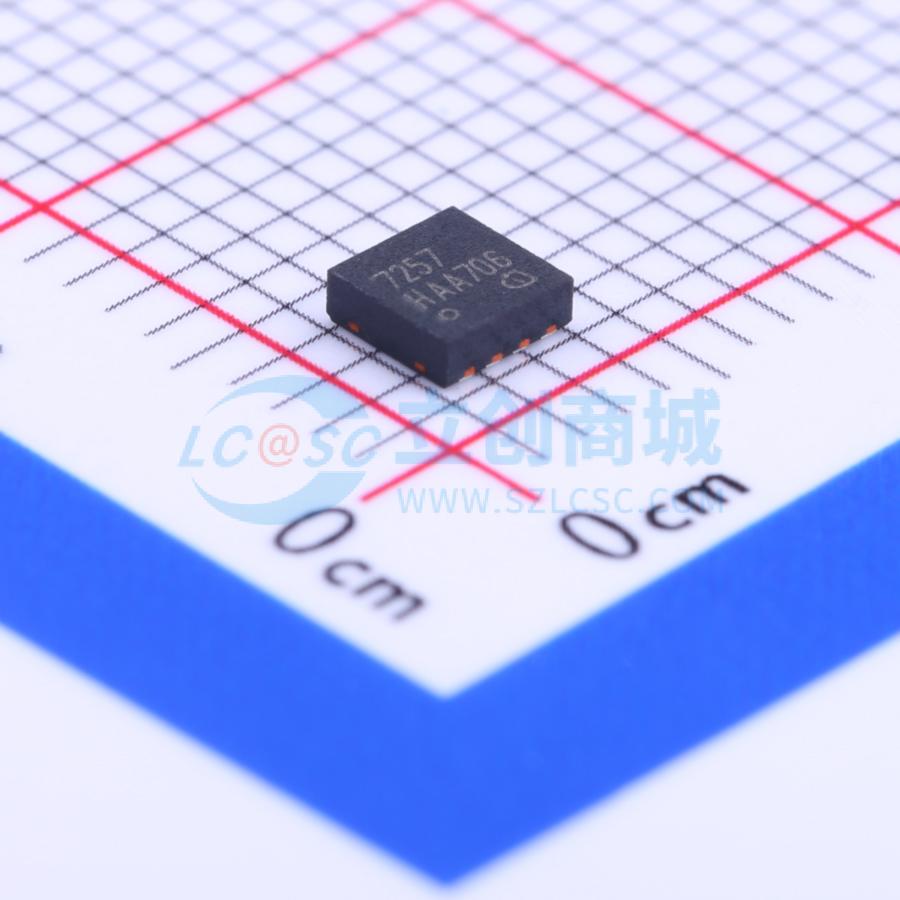

温馨提醒：图片仅供参考，商品以实物为准

TLE7257LEXUMA1

品牌名称: Infineon(英飞凌)
商品型号: TLE7257LEXUMA1
商品编号: C129798
商品封装: TSON-8-EP(3x3)
包装方式: 编带
商品毛重: 0.3克(g)

商品参数

商品概述

TLE7257是一款用于本地互联网络（LIN）的收发器，具备集成唤醒和保护功能。它专为使用高达20 kbps数据传输速率的车载网络而设计。TLE7257作为LIN网络协议控制器和物理总线之间的总线驱动器工作。TLE7257符合所有LIN标准，且工作电源范围宽，可用于所有汽车应用。不同操作模式的使用以及INH输出使TLE7257能够控制外部组件，如电压调节器。在睡眠模式下，TLE7257的静态电流通常小于10 μA，同时在检测到LIN总线通信时仍能唤醒。BUS引脚上极低的泄漏电流使TLE7257特别适用于部分供电网络。基于英飞凌的BiCMOS技术，TLE7257具备出色的ESD鲁棒性以及极高的电磁兼容性（EMC）。TLE7257在很宽的频率范围内且与电池电压无关的情况下，能达到极低的电磁辐射（EME）水平。TLE7257通过了AEC认证，能够承受汽车环境的恶劣条件。

商品特性

单总线LIN收发器，传输速率高达20 kbps
符合ISO 17987 - 4、LIN规范2.2A和SAE J2602标准
睡眠模式下电流消耗极低，具备唤醒功能
BUS引脚上泄漏电流极低
数字|/○电平与3.3 V和5 V微控制器兼容
TxD具备显性超时功能保护，在切换到正常操作模式后进行状态检查
BUS对V_BAT短路保护以及BUS对GND短路处理
过温保护和电源欠压检测
极高的ESD鲁棒性，根据IEC61000 - 4 - 2标准可达±10 kV
针对高电磁兼容性（EMC）进行优化；辐射极低，抗干扰能力强
提供标准PG - DSO - 8和无引脚PG - TSON - 8封装
PG - TSON - 8封装支持自动光学检测（AOI）
绿色产品（符合RoHS标准）
通过AEC认证

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LIN收发器
	类型	收发器
	通讯模式	-
	驱动器数	1
	接收器数	1

	属性	参数值
	工作电压	5.5V~18V
	数据速率	20Kbps
	接收器滞后	-
	工作温度	-40℃~+150℃
