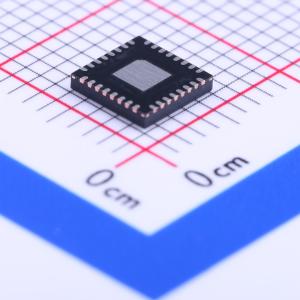

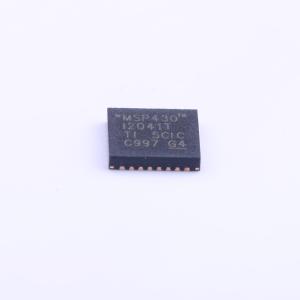

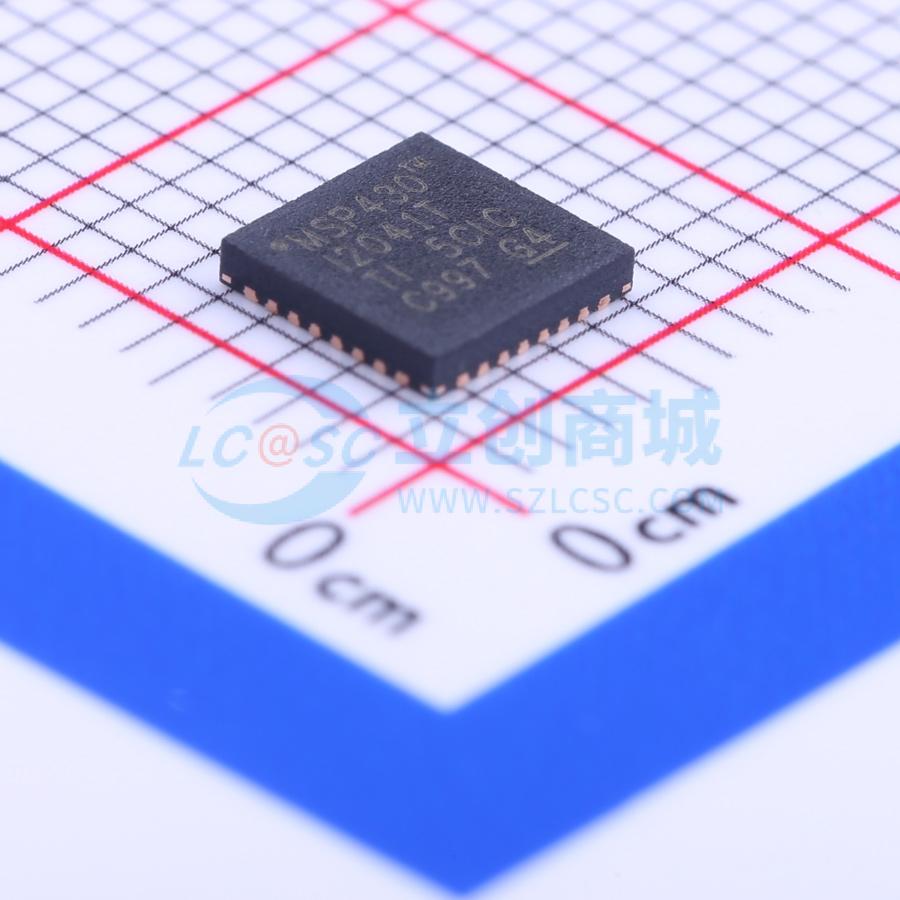

温馨提醒：图片仅供参考，商品以实物为准

MSP430I2041TRHBR

具有 4 个 24 位 Σ-Δ ADC、2 个 16 位计时器、32KB 闪存和 2KB RAM 的 16MHz 计量 AFE

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MSP430I2041 具有 4 个 24 位 Σ-Δ ADC、2 个 16 位计时器、32KB 闪存、2KB RAM 的 16MHz 计量 AFE
品牌名称: TI(德州仪器)
商品型号: MSP430I2041TRHBR
商品编号: C129499
商品封装: VQFN-32-EP(5x5)
包装方式: 编带
商品毛重: 0.158克(g)

商品参数

商品概述

MSP430i204x、MSP430i203x、MSP430i202x 设备由强大的16位RISC CPU、基于DCO的时钟系统（用于生成系统时钟）、内置电压参考和电压监视器的电源管理模块(PMM)、两到四个24位sigma-delta模数转换器(ADC)、一个温度传感器、一个16位硬件乘法器、两个16位定时器、一个eUSCI-A模块和一个eUSCI-B模块、一个看门狗定时器(WDT)以及最多16个I/O引脚组成。

商品特性

供电电压范围 2.2 V 至 3.6 V
16-位 RISC 架构，系统时钟最高可达 16.384 MHz
功耗 – 活跃模式（AM）：所有系统时钟均激活，在 16.384 MHz、3.0 V 下执行 Flash 程序时为 275 µA/MHz（典型值）待机模式（LPM3）：看门狗定时器激活，全 RAM 保持，在 3.0 V 下为 210 µA（典型值）– 关闭模式（LPM4）：全 RAM 保持，在 3.0 V 下为 70 µA（典型值）– 关断模式（LPM4.5）：在 3.0 V 下为 75 nA（典型值）
从待机模式唤醒需 1 µs
存储器 – 最高可达 32KB 的 Flash 主存储器 1KB 的 Flash 信息存储器 – 最高可达 2KB 的 RAM
电源管理系统 – 集成 LDO，具有 1.8-V 调节核心供电电压可编程电平检测的供电电压监控器 – 内置掉电检测器内置电压参考温度传感器
时钟系统 – 16.384-MHz 内部 DCO – 使用内部或外部电阻的 DCO 运行 – 外部数字时钟源
最多四个 24-位 Sigma-Delta 模数转换器（ADC），具有差分 PGA 输入
两个 16-位定时器，每个具有三个捕获/比较寄存器
增强型通用串行通信接口（eUSCI） – eUSCI_A0 增强型 UART，带有自动波特率检测 IrDA 编码器和解码器同步 SPI – eUSCI_B0 同步 SPI I2C
16-位硬件乘法器
串行板载编程，无需外部编程电压
可编程代码保护
片上仿真模块
产品系列成员总结见第 3 节
提供 28 引脚 TSSOP (PW) 和 32 引脚 VQFN (RHB) 封装
完整模块描述请参阅 MSP430i2xx 系列用户指南 (SLAU335)

应用领域

电能计量
分项计量
电源监控和控制
工业传感器

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	MSP430 CPU16
	CPU最大主频	16.384MHz
	CPU位数	16 Bit
	程序存储容量	32KB
	程序存储器类型	FLASH

	属性	参数值
	RAM容量	2KB
	EEPROM容量	-
	I/O数量	16
	振荡器类型	外置
	工作电压	2.2V~3.6V
	工作温度	-40℃~+105℃
