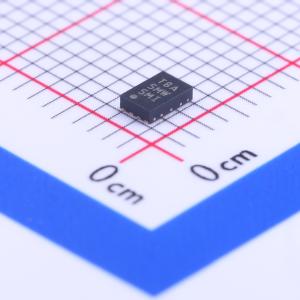

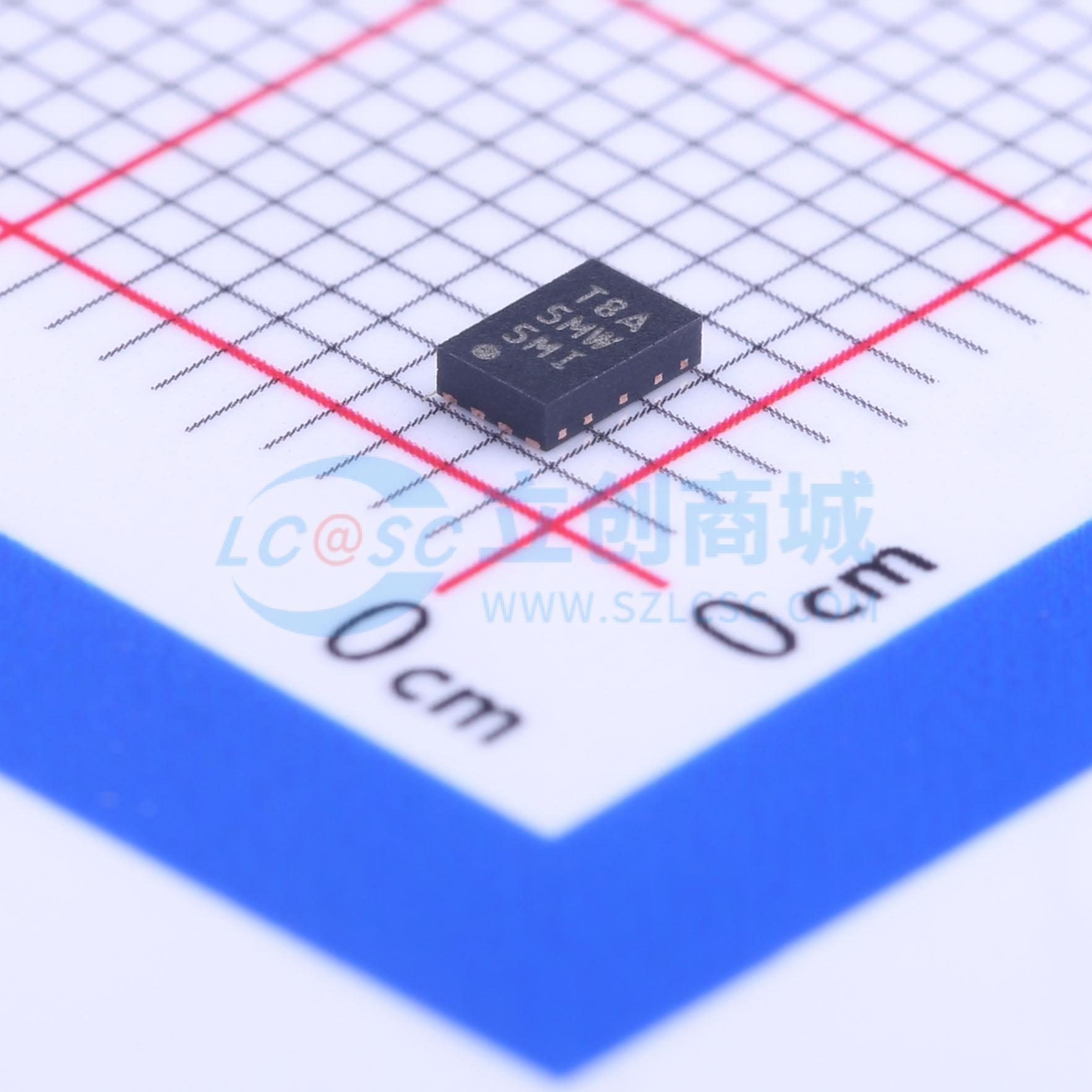

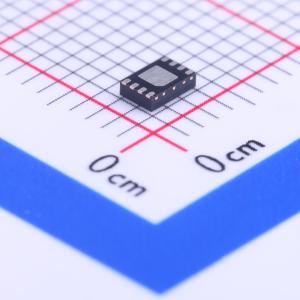

AT30TSE004A-MAA5M-T
AT30TSE004A-MAA5M-T
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- AT30TSE004A-MAA5M-T
- 商品编号
- C129491
- 商品封装
- DFN-8-EP(2x3)
- 包装方式
- 编带
- 商品毛重
- 0.15克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 温度传感器 | |
| 检测温度 | - | |
| 精度 | ±3℃ | |
| 工作电压 | 1.7V~3.6V | |
| 待机电流 | 5uA |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | I2C | |
| 温度转换时间 | - | |
| 温度分辨率 | 11bit | |
| 工作温度 | - | |
| 功能特性 | 温度阈值监测；硬件比较器/独立温控输出；片内非易失参数存储；低功耗待机 |
商品概述
Atmel AT30TSE004A是一款集成了串行EEPROM和温度传感器的设备，包含4096位串行电可擦除可编程只读存储器（EEPROM），组织为512个8位字节。串行EEPROM操作专门针对具有串行存在检测（SPD）的DRAM内存模块进行了优化，用于存储模块的重要产品数据，如模块的大小、速度、电压、数据宽度和时序参数。AT30TSE004A与旧版JEDEC TSE2002av规范（2 Kbit）设备协议兼容，可在旧版应用中使用而无需进行任何软件更改。串行EEPROM采用特殊软件命令，允许用户识别和设置内部地址计数器所在的内存区域。这种用于选择串行EEPROM上半部分或下半部分的特殊页面寻址方法是实现旧版兼容性的关键。不过，AT30TSE004A不支持永久写保护功能，因为该功能已从JEDEC TSE2004a（DDR4）规范中移除。此外，串行EEPROM集成了可逆软件写保护（RSWP）功能，能够选择性地对四个128字节象限中的任意或所有象限进行写保护。一旦设置了RSWP，只能通过发送特殊软件命令序列来解除。集成温度传感器可将 -20℃至 +125℃的温度转换为数字值，在 +75℃至 +95℃温度范围内的精度为 ±1℃（最大值）。温度传感器持续监测温度，并每秒至少更新温度寄存器中的数据八次。温度数据由设备内部锁存，软件可通过总线主控器随时读取（即使在数据更新期间）。
商品特性
- 集成温度传感器（TS）+ 4 Kbit串行EEPROM
- 符合JEDEC JC42.4（TSE2004av）DIMM串行存在检测（SPD）+ TS标准
- 低电压操作，优化于1.7V至3.6V的VCC范围
- 2线串行接口：与I²C快速模式增强版（FM+）兼容，支持100kHz、400kHz和1MHz，支持总线超时
- 施密特触发器，带滤波输入以抑制噪声
- 提供行业标准的环保（无铅/无卤化物/符合RoHS）封装选项，包括8引脚超薄DFN（2 x 3 x 0.6mm）和8引脚超超薄DFN（2 x 3 x 0.8mm）
- 温度传感器高精度B级温度测量，无需外部组件，在 +75℃至 +95℃范围内精度为 ±1.0℃（最大值），在 +40℃至 +125℃范围内精度为 ±2.0℃（最大值），在 -20℃至 +125℃范围内精度为 ±3.0℃（最大值），11位ADC温度数字转换器，分辨率为0.125℃，可编程滞后阈值为关、0℃、1.5℃、3℃和6℃，低工作电流，温度传感器激活时典型值约为0.2mA
- 集成4 Kbit串行EEPROM，内部组织为四个128字节的象限，四个128字节象限均支持独立可逆软件写保护，支持字节和页面写操作，自定时写周期（最长5ms），高可靠性，耐久性为1000000次写周期，数据保留时间为100年，低工作电流，串行EEPROM写操作典型值约为1.5mA，读操作典型值约为0.2mA
