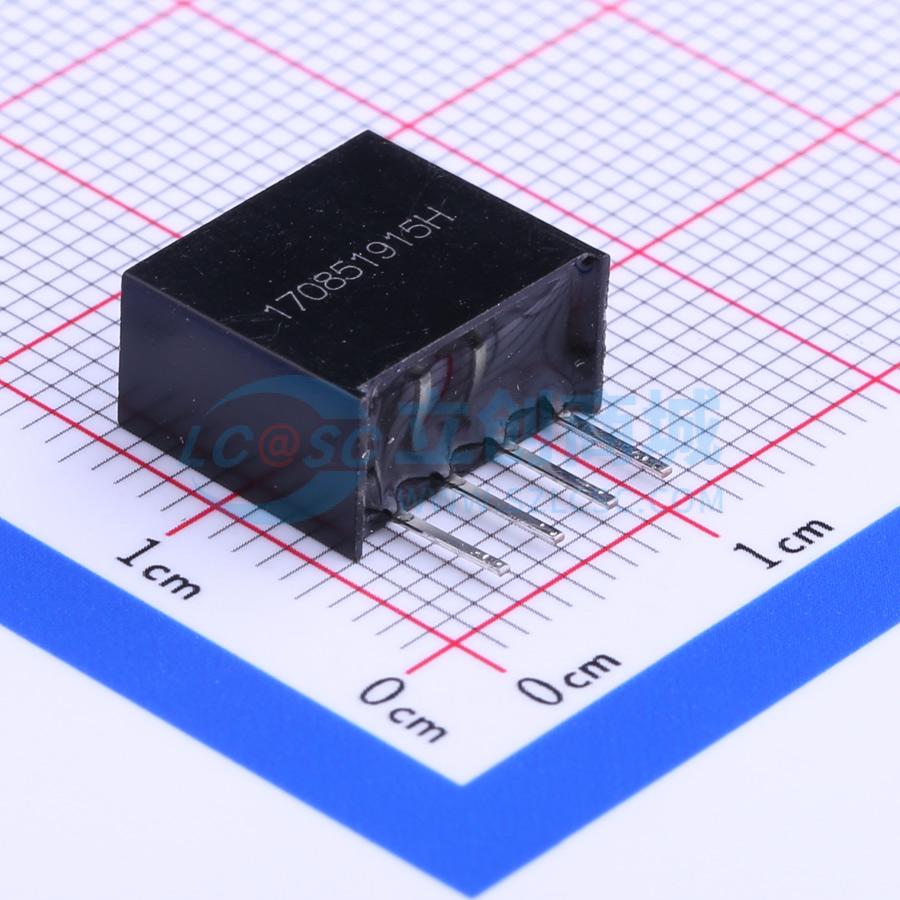

温馨提醒：图片仅供参考，商品以实物为准
IB0505S-W75R3
4.75V~5.25V 5V 150mA 750mW
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 0.75W，定电压输入，稳压单路输出，3000V隔离
- 品牌名称
- MORNSUN(金升阳)
- 商品型号
- IB0505S-W75R3
- 商品编号
- C131040
- 商品封装
- SIP,11.6x6mm
- 包装方式
- 管装
- 商品毛重
- 1.793克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 输出通道数 | 1 | |
| 输出功率 | 750mW | |
| 工作电压(Vin) | 4.75V~5.25V | |
| 转换效率 | 72% | |
| 输出电压(Vout) | 5V | |
| 输出电流(最大值) | 150mA | |
| 最大容性负载 | 2400uF |
| 属性 | 参数值 | |
|---|---|---|
| 隔离电压(Vrms) | 3kV | |
| 工作温度 | -40℃~+85℃ | |
| 开关频率 | 270kHz | |
| 静态电流(Iq) | 8mA | |
| 纹波噪声 | 30mVp-p | |
| 长度 | 11.6mm | |
| 宽度 | 6mm | |
| 高度 | 10.16mm |
商品特性
- 可持续短路保护
- 空载输入电流低至5mA
- 工作温度范围：-40 °C to ±85 °C
- 效率高达74%
- 隔离电压3000VDC
- 国际标准引脚方式
- 小型SIP封装
- 符合UL62368, EN62368认证(认证中)
应用领域
- 前级干扰隔离场合
- 地干扰消除场合
- 纯数字电路场合
- 电压隔离转换场合
- 一般低频模拟电路场合
- 继电器驱动电路场合
