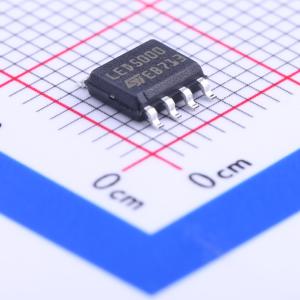

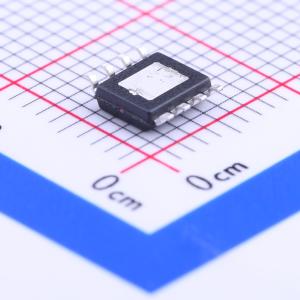

LED5000PHR

输出3A 降压,升压型驱动

描述: 具有调光功能的3 A单片式降压电流源
品牌名称: ST(意法半导体)
商品型号: LED5000PHR
商品编号: C129454
商品封装: HSOP-8
包装方式: 编带
商品毛重: 0.246克(g)

商品参数

商品概述

LED5000器件是一款850 kHz固定开关频率的单片降压DC-DC转换器，设计用于作为精确的恒流源，可调电流能力高达3 A DC。内置的PWM调光电路具有LED亮度控制功能。通过将检测电阻连接到反馈引脚来设置受控输出电流水平。典型的200 mV RSENSE电压降提高了效率方面的性能。由于高开关频率及其与陶瓷输出电容的兼容性，整个应用的尺寸被最小化。该器件具有过热、过流和输出短路的全面保护。LED5000采用HSOP8封装。

应用领域

高亮度LED驱动
路灯
标识照明
卤素灯替换
通用照明

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LED驱动
	类型	-
	工作电压(DC)	5.5V~48V
	开关频率	850kHz
	通道数	1
	输出电压	-

	属性	参数值
	输出电流	3A
	调光	PWM
	特性	-
	拓扑结构	-
	工作温度	-40℃~+125℃
