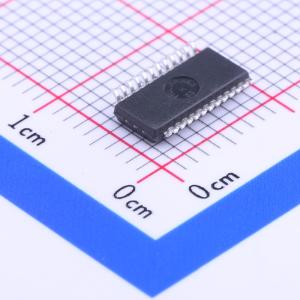

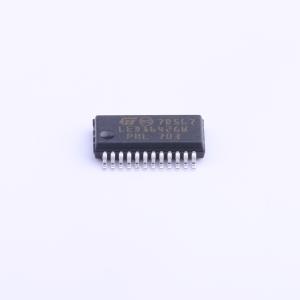

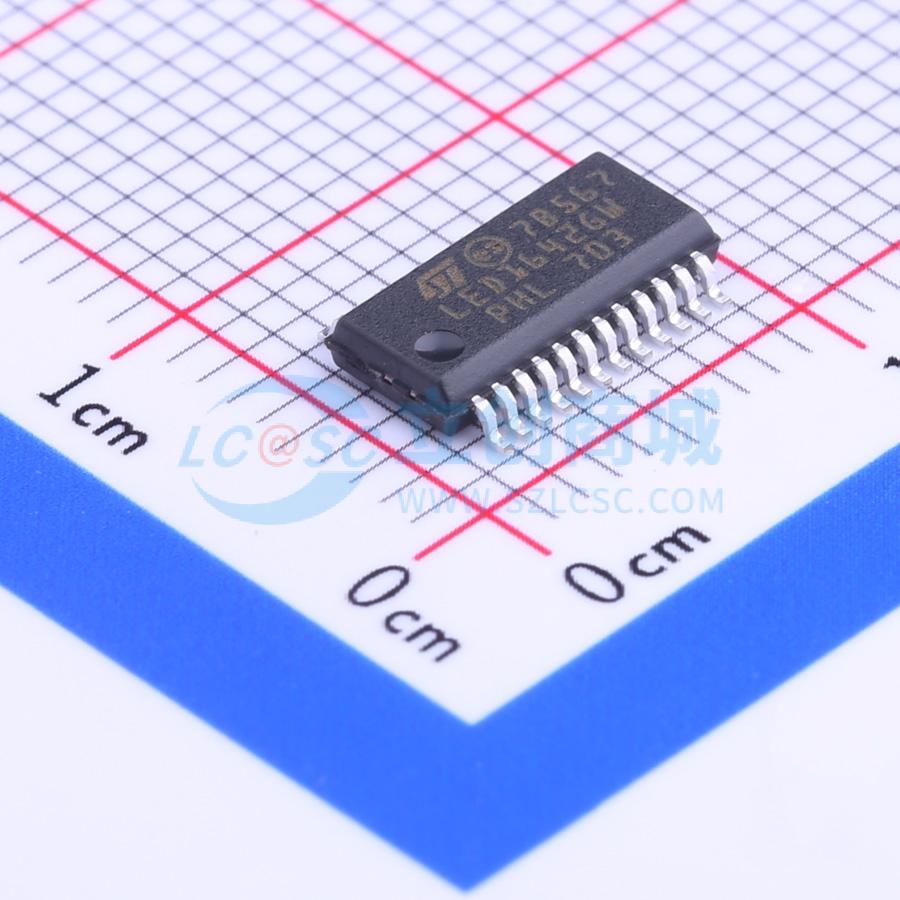

LED1642GWPTR

输出40mA

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 16通道LED驱动器，支持错误检测、电流增益控制和12/16位PWM亮度控制
品牌名称: ST(意法半导体)
商品型号: LED1642GWPTR
商品编号: C131193
商品封装: SSOP-24-150mil
包装方式: 编带
商品毛重: 0.175克(g)

商品参数

商品概述

LED1642GW是一款单片、低压、低电流功率的16位移位寄存器，专为LED面板显示设计。LED1642GW保证了20V的输出驱动能力，允许用户串联多个LED。在输出阶段，十六个受控电流源提供从3毫安到40毫安的恒定电流来驱动LED。电流通过外部电阻编程，并可通过7位电流增益寄存器在两个子范围内进行调整。亮度可以通过12/16位灰度控制单独调整每个通道。

可编程的开启和关闭时间（有四个不同的值可供选择）改善了系统的低噪声生成性能。LED1642GW具有开路/短路错误检测模式。自动关断电源和自动开启电源功能（可选）使得设备无需外部干预即可节省电能。

热管理包括过温数据警报和输出热关断（170°C）。高时钟频率高达30 MHz，这使得该设备适用于高速数据传输。可选的渐进式输出延迟减少了浪涌电流，而当设备以菊花链配置使用时，可选的SDO同步功能生效。供电电压范围在3 V至5.5 V之间。

商品特性

16路恒流输出通道
输出电流：从3毫安到40毫安
通过外部电阻可编程电流
两个范围内的7位全局电流增益调整
12/16位PWM灰度亮度控制
可编程的输出开启/关闭时间
错误检测模式（包括开路和短路LED）
可编程的短路LED检测阈值
自动节能/自动唤醒
可选择在CLK下降沿同步SDO
渐进输出延迟（可选）
供电电压：3伏至5.5伏
热关断和过温警告
30兆赫4线接口

应用领域

全彩/单色大显示屏
LED标识显示

数据手册PDF

放大查看下载PDF

优惠活动

7.3折

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交6单

	属性	参数值
	商品目录	LED驱动
	类型	-
	工作电压(DC)	3V~5.5V
	开关频率	30MHz
	通道数	16
	输出电压	19V

	属性	参数值
	输出电流	40mA
	调光	PWM
	特性	过温保护(OTP)
	拓扑结构	-
	工作温度	-40℃~+85℃
	恒流精度	3%
