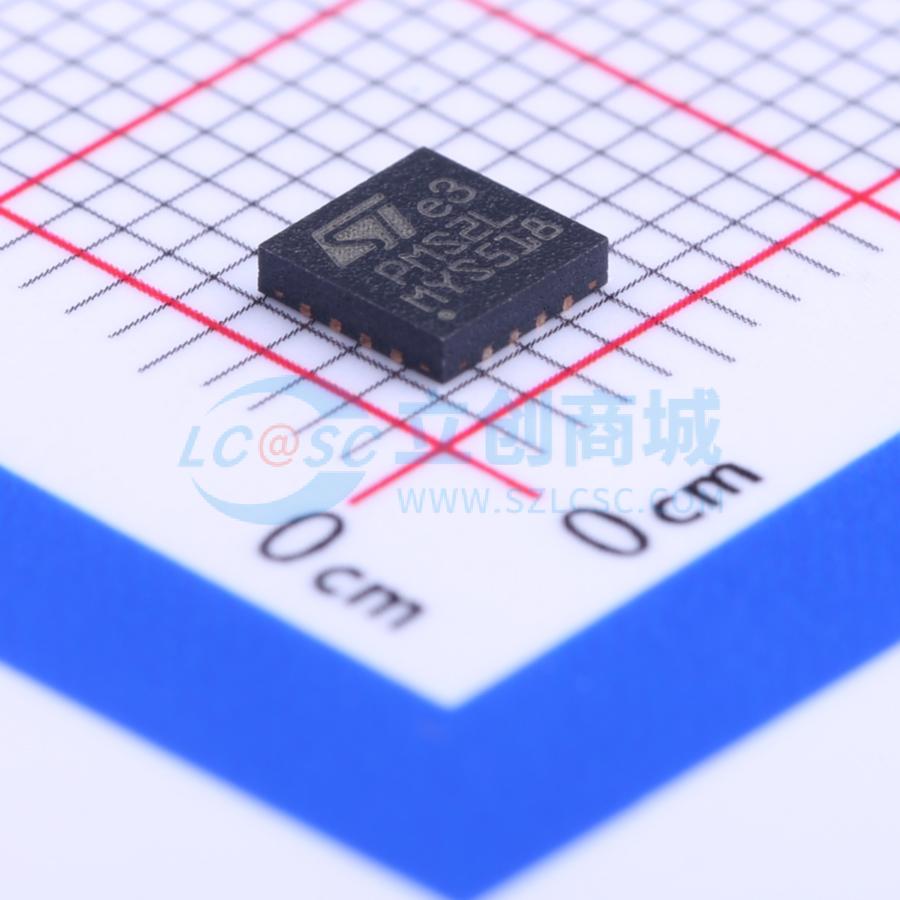

温馨提醒：图片仅供参考，商品以实物为准
STPMS2L-PUR
STPMS2L-PUR
- 描述
- 双通道1位4MHz二阶Σ-Δ调制器，内置PGLNA
- 品牌名称
- ST(意法半导体)
- 商品型号
- STPMS2L-PUR
- 商品编号
- C129481
- 商品封装
- QFN-16-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电能计量芯片 | |
| 表计类型 | 单相电量芯片 | |
| 通道数 | 2 | |
| 工作电压 | 3.2V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 动态范围 | - | |
| 接口类型 | - | |
| 工作电流 | 1.2mA | |
| 工作温度 | -40℃~+85℃ |
商品概述
STPMS2 也被称为“智能传感器”设备，是一款专用标准产品（ASSP），专为采用罗氏线圈、电流互感器以及霍尔或分流传感器的电力线系统进行有效测量而设计。该设备与专为电能测量设计的数字信号处理器 STPMC1 一起，被设计用作单相或多相电能表的构建模块。该设备可用于需要同时监测单输入或双输入的中高分辨率测量应用。STPMS2 是一款混合信号集成电路，由模拟和数字部分组成。模拟部分包括可编程增益、低噪声斩波放大器、两个二阶 ΔΣ 调制器模块、一个带隙电压基准、一个低压差稳压器和直流缓冲器，而数字部分包括一个时钟发生器和输出多路复用器。
商品特性
- VCC 电源范围：3.2 V 至 5.5 V
- 两个二阶 sigma-delta (ΣΔ) 调制器
- 可编程斩波稳定低噪声、低失调放大器
- 支持 50 - 60 Hz、EN 50470 - 1、EN 50470 - 3、IEC 62053 - 21、IEC 62053 - 22 和 IEC 62053 - 23 标准规范，适用于 1 级、0.5 级和 0.2 级交流电表
- STPMS2L - PUR：在 1:5000 范围内误差小于 0.5%
- 精密电压基准：1.23 V，具有可编程温度系数 (TC)
- 内部低压差稳压器 @|D|（典型值）
应用领域
- 电力计量
- 电机控制
- 工业过程控制
- 体重秤
- 压力传感器
