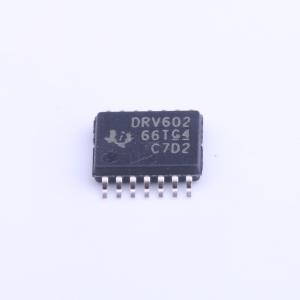

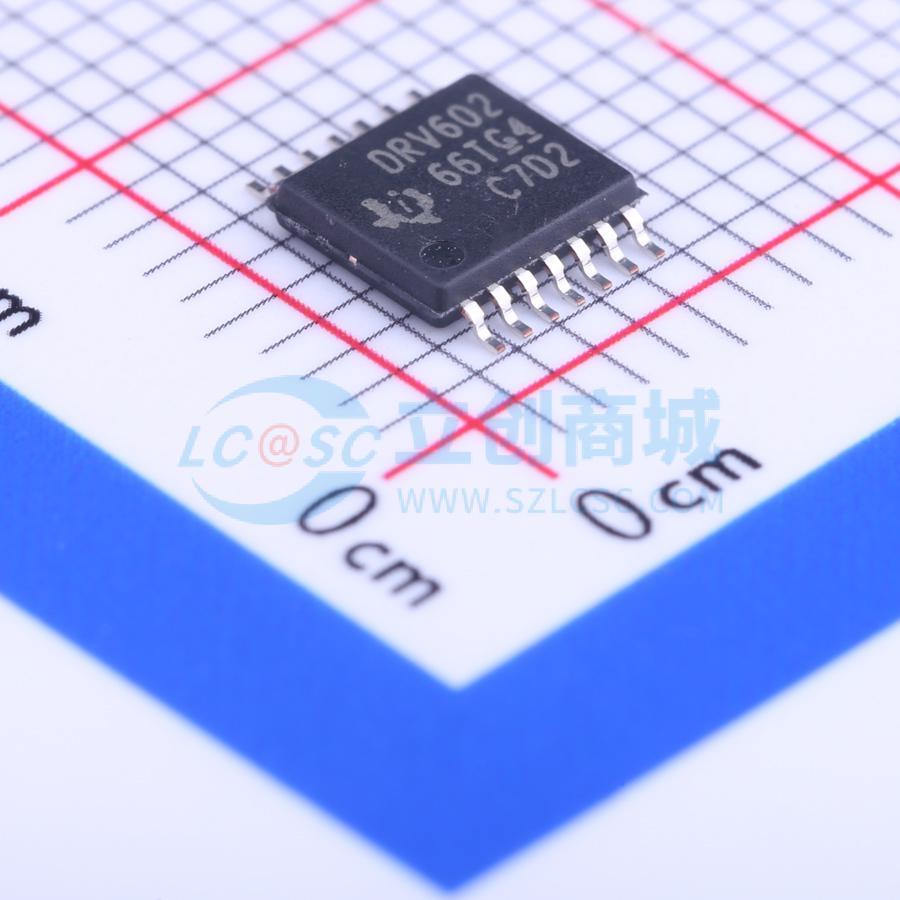

温馨提醒：图片仅供参考，商品以实物为准
DRV602PWR
DirectPath，无噗声、3Vrms可调增益线路驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- DRV602 3Vrm DirectPath™ 无杂声可变输入增益线路驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- DRV602PWR
- 商品编号
- C129432
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.204克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | AB类功放 | |
| 扬声器通道数 | 双声道 | |
| 输出功率 | - | |
| 工作电压 | 3V~5.5V | |
| 总谐波失真+噪声(THD+N) | 0.01% |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 11mA | |
| 工作温度 | -40℃~+85℃ | |
| 信噪比 | 102dB | |
| 输入类型 | 差分 | |
| 电源纹波抑制比(PSRR) | 88dB |
商品概述
DRV602PW是一款3Vrms无噗声立体声线路驱动器，旨在去除输出直流阻隔电容，以减少元件数量和成本。该器件非常适合对尺寸和成本有严格要求的单电源电子设备。 DRV602采用德州仪器（TI）获得专利的DirectPath™技术设计，在5V电源电压下，能够向2.5kΩ负载提供3Vrms的驱动能力。该器件具有差分输入，并使用外部增益设置电阻，支持±1至±10的增益范围。使用外部增益电阻还能实现二阶低通滤波器，以配合数模转换器（DAC）和片上系统（SOC）转换器。DRV602的线路输出具备±8kV IEC静电放电（ESD）保护。DRV602（简称“602”）内置关断控制功能，可实现无噗声的开关控制。 与传统的3Vrms输出生成方法相比，在音频产品中使用DRV602可以减少元件数量。DRV602无需高于5V的电源即可产生8.5VPP输出，也不需要双电源供电。DRV602集成了自身的电荷泵，以生成负电源轨，从而提供干净、无噗声、以地为偏置的3Vrms输出。 DRV602采用14引脚TSSOP封装。
商品特性
- 消除噗声/喀哒声
- 无需输出直流阻隔电容
- 在20Hz - 20kHz范围内提供平坦的频率响应
- 低噪声和低总谐波失真（THD）
- 信噪比（SNR）> 102 dB
- 典型噪声电压（VN）< 15 μVms
- 在20 Hz - 20 kHz范围内，总谐波失真加噪声（THD + N）< 0.05%
- 向2.5.6Ω负载输出电压
- 3.3V电源电压时为2 Vrms
- 5V电源电压时为3 Vrms
- 5V电源电压下，向2.5 kΩ负载输出3Vrms电压
- 差分输入
应用领域
- 机顶盒
- 等离子（PDP）/液晶（LCD）电视
- 蓝光光盘、DVD播放器
- 家庭影院套装
