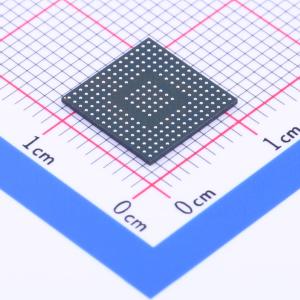

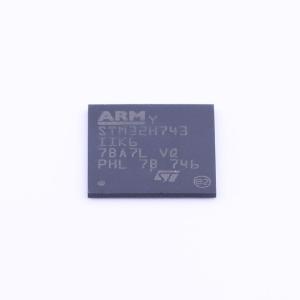

温馨提醒：图片仅供参考，商品以实物为准
STM32H743IIK6
带DSP和DP-FPU的高性能ARM Cortex-M7 MCU，具有2 MB Flash、1 MB RAM、480 MHz CPU、ART加速器、一级缓存、外部存储器接口和大量外设
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：32-bit Arm Cortex-M7核心，带双精度FPU和L1缓存：16KB数据缓存和16KB指令缓存，允许从256位嵌入式闪存中单次访问填充一个缓存行；频率高达400MHz，具备MPU、856 DMIPS/2.14 DMIPS/MHz（Dhrystone 2.1）和DSP指令。 高达2MB的闪存，支持读时写。 1MB的RAM：192KB的TCM RAM（包括64KB的ITCM RAM + 128KB的DTCM RAM用于时间关键程序），864KB的用户SRAM，以及4KB备份域中的SRAM。 双模式Quad-SPI内存接口，运行频率高达133MHz。 灵活的外部内存控制器，具有高达32位数据总线：SRAM、PSRAM、SDRAM/LPSDR SDRAM、NOR/NAND闪存，同步模式下时钟频率高达133MHz。 CRC计算单元。 ROP、PC-ROP、主动篡改保护。 多达168个具有中断能力的I/O端口
- 品牌名称
- ST(意法半导体)
- 商品型号
- STM32H743IIK6
- 商品编号
- C129442
- 商品封装
- UFBGA-201
- 包装方式
- 托盘
- 商品毛重
- 2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M7 | |
| CPU最大主频 | 480MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 2MB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 1MB |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | - | |
| I/O数量 | 140 | |
| ADC(位数) | 16bit | |
| DAC(位数) | 12bit | |
| 振荡器类型 | 内置 | |
| 工作电压 | 1.62V~3.6V | |
| 工作温度 | -40℃~+85℃ |
商品概述
这是一款32位Arm® Cortex®-M7微控制器，频率高达400MHz，配备双精度浮点运算单元（FPU）和L1缓存，最大支持2MB Flash内存和1MB RAM，拥有多种通信和模拟接口，采用多种封装形式，且所有封装均符合ECOPACK®2标准。
商品特性
- 核心：32位Arm® Cortex®-M7核心，带双精度FPU和L1缓存（16KB数据缓存+16KB指令缓存），频率最高400MHz，支持内存保护单元（MPU），856 DMIPS/2.14 DMIPS/MHz（Dhrystone 2.1），具备DSP指令
- 内存：最大2MB Flash内存（支持读写同时）；1MB RAM（含192KB TCM RAM、864KB用户SRAM、4KB备份域SRAM）；双模式Quad-SPI接口（最高133MHz）；灵活外部内存控制器（32位数据总线，支持SRAM、PSRAM等，同步模式最高133MHz）；CRC计算单元
- 安全：支持ROP、PC-ROP和主动篡改保护
- GPIO：最多168个带中断能力的I/O端口，快速I/O最高133MHz，最多164个5V容忍I/O
- 复位和电源管理：3个独立电源域；应用电源和I/O电压范围1.62至3.6V；支持POR、PDR、PVD和BOR；专用USB电源（内置3.3V调节器）；嵌入式LDO（可配置输出）；运行和停止模式电压缩放（5个可配置范围）；备份调节器（约0.9V）；模拟外设参考电压；低功耗模式（睡眠、停止、待机、VBAT支持电池充电）
- 低功耗：总电流低至4μA
- 时钟管理：内部振荡器（64MHz HSI、48MHz HSI48、4MHz CSI、40kHz LSI）；外部振荡器（4-48MHz HSE、32.768kHz LSE）；3个PLL（系统时钟1个，内核时钟2个，带分数模式）
- 互连矩阵：3个总线矩阵（1个AXI，2个AHB）；桥接器（5个AHB2-APB，2个AXI2-AHB）
- DMA控制器：4个DMA控制器（1个高速通用MDMA带链表支持，2个双端口DMA带FIFO和请求路由，1个基础DMA带请求路由）
- 通信外设：最多35个通信外设，包括4个I2C FM+接口、4个USART/4个UART、6个SPI（含3个带I2S音频精度）、4个SAI、SPDIFRX、SWPMI、MDIO从接口、2个SD/SDIO/MMC、2个CAN控制器（含CAN FD和TT-CAN）、2个USB OTG、以太网MAC、HDMI-CEC、8-14位摄像头接口
- 模拟外设：11个模拟外设，包括3个ADC（最大16位分辨率）、1个温度传感器、2个12位DAC、2个超低功耗比较器、2个运算放大器、1个DFSDM（8通道/4滤波器）
- 图形：LCD-TFT控制器（最高XGA分辨率）、Chrom-ART图形硬件加速器（DMA2D）、硬件JPEG编解码器
- 定时器和看门狗：最多22个定时器和看门狗，包括1个高分辨率定时器（最大2.5ns分辨率）、2个32位定时器、2个16位高级电机控制定时器、10个16位通用定时器、5个16位低功耗定时器、2个看门狗、1个SysTick定时器、RTC（亚秒精度）
- 调试模式：支持SWD和JTAG接口，配备4KB嵌入式跟踪缓冲区
- 其他：真随机数生成器（3个振荡器）、96位ID、所有封装符合ECOPACK®2标准
