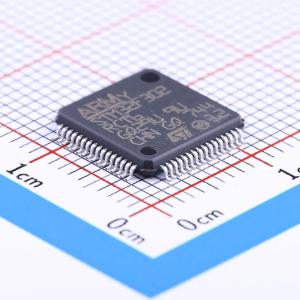

STM32F302RCT6商品缩略图

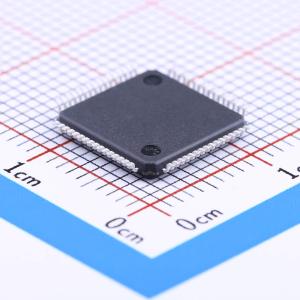

STM32F302RCT6商品缩略图
STM32F302RCT6商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

  • 收藏
    收藏
  • 对比
    对比

STM32F302RCT6

环保标识
  • 带DSP和FPU的主流混合信号ARM Cortex-M4 MCU,具有256 KB Flash、72 MHz CPU、MPU、5 MSPS 12位ADC、PGA和比较器

  • SMT扩展库
  • 嘉立创SMT补贴
  • 描述

    带DSP和FPU的主流混合信号ARM Cortex-M4 MCU,具有256 KB Flash、72 MHz CPU、MPU、5 MSPS 12位ADC、PGA和比较器

  • 品牌名称ST(意法半导体)
  • 商品型号

    STM32F302RCT6
  • 商品编号

    C133230
  • 商品封装

    LQFP-64(10x10)
  • 包装方式

    托盘

  • 商品毛重

    1.094克(g)

  • 商品参数

属性参数值
商品目录单片机(MCU/MPU/SOC)
CPU内核ARM-M4
CPU最大主频72MHz
程序存储容量256KB
GPIO端口数量52
属性参数值
ADC(位数)12bit
DAC(位数)12bit
工作电压范围2V~3.6V
应用领域-
详细信息
  • 特性

ARM Cortex-M4处理器概述

处理器内核

  • CPU型号:ARM Cortex-M4,一个32位CPU,包含浮点运算单元(FPU)
  • 性能:最大频率为72 MHz
  • 算术能力:单周期乘法和硬件除法
  • 数字信号处理指令集:支持增强计算任务的数字信号处理指令

运行条件

  • 电压范围:在2.0 V至3.6 V之间,对VDD和VDDA均适用

内存规格

  • 闪存:提供从128到256 K字节的容量
  • SRAM:最高可达40 K字节,前16 K字节实施硬件奇偶校验检查

重置与电源管理

  • 重置机制:上电/下电复位(POR/PDR)和可编程电压检测器(PVD)
  • 电源模式:支持睡眠、停止和待机模式
  • 电池供电:VBAT用于实时时钟(RTC)和备份寄存器

时钟管理

  • 振荡器:包含4至32 MHz晶体振荡器、32 kHz RTC振荡器带校准、内部8 MHz RC振荡器带x16 PLL选项,以及内部40 kHz振荡器

输入/输出连接

  • 快速I/O:多达87个输入/输出引脚,全部映射到外部中断向量
  • 容限:所有输入承受5 V级别
  • 互连矩阵:支持12通道DMA控制器、两个ADC、一个DAC通道、四个快速模拟比较器、两个运算放大器,以及多达24个电容感应通道

定时器

  • 定时器类型:包含一个32位定时器、两个16位定时器、一个16位6通道高级控制定时器、一个16位定时器、两个16位定时器和两个看门狗定时器

通信接口

  • CAN接口:2.0B主动,支持通过CAN总线通信
  • I2C:快速模式+(1 Mbit/s),支持SMBus/PMBus
  • USART/UART:最多五个接口,包括ISO 7816、LIN、IrDA和调制解调器控制等协议
  • SPIs:最多三个接口,具有多路复用半双工/全双工I2S接口
  • USB接口:全速,支持USB 2.0
  • 调试:串行线调试,ETM(增强跟踪宏单元)用于调试,支持JTAG

独特功能

  • 硬件奇偶校验:SRAM前16 K字节实施
  • CRC计算单元:用于数据完整性检查
  • 高级控制定时器:带有高达6个PWM通道、死时间生成和紧急停止功能
  • 看门狗定时器:独立和窗口类型用于系统监控
  • 日历RTC:带有闹钟功能用于周期性唤醒

此全面的功能集使ARM Cortex-M4处理器适合需要高性能处理、广泛连接选项和强大电源管理能力的应用。

应用手册
ST(意法半导体)_AN3126 使用 STM32 微控制器系列中的 DAC生成音频和波形 4.0(中文) 查看详情 ST(意法半导体)_AN4312设计在MCU上的表面传感器用于触觉感应应用(英文) 查看详情 ST(意法半导体)_AN1709 ST微控制器EMC设计指南 1.0(中文) 查看详情 ST(意法半导体)_AN3960 ESD考虑在MCU上的触摸感应应用中的ESD考虑因素 5.0(英文) 查看详情 ST(意法半导体)_AN5612 STM32 微控制器和微处理器的ESD防护 1.0(英文) 查看详情 ST(意法半导体)_AN5543增强的SPI通信处理方法在STM32设备上的应用2.0(英文) 查看详情 ST(意法半导体)_AN4566 扩展STM32微控制器的DAC性能 4.0(英文) 查看详情 ST(意法半导体)_AN4776通用定时器烹饪指南适用于STM32微控制器3.0(英文) 查看详情 ST(意法半导体)_AN4206 STM32F3xx 硬件开发入门 4.0(中文) 查看详情 ST(意法半导体)_AN4232 STM32F3系列器件模拟比较器入门 1.0(中文) 查看详情 ST(意法半导体)_AN5105 基于 STM32 微控制器的触摸感应控制入门 1.0(中文) 查看详情 ST(意法半导体)_AN5310 STM32G4系列与STM32F3系列设备使用模拟功能的指南1.0(英文) 查看详情 ST(意法半导体)_STM32应用中的软错误处理AN4750(英文) 查看详情 ST(意法半导体)_AN4803 在STM32 MCU和MPU上使用IBIS进行高速SI仿真以及使用HyperLynx®SI进行板级仿真 1.0(中文) 查看详情 ST(意法半导体)_AN2834 如何在STM32微控制器中获得最佳ADC精度 1.0(中文) 查看详情 ST(意法半导体)_AN4229 如何使用STM32微控制器实现语音编码器解决方案 1.2(英文) 查看详情 ST(意法半导体)_AN4991 如何使用USART或LPUART将STM32F0/F3/L0/L4微控制器从低功耗模式唤醒 1.0(中文) 查看详情 ST(意法半导体)_AN4221 STM32 自举程序中使用的 I2C 协议 1.0(中文) 查看详情 ST(意法半导体)_AN4099 使用 STM32F0xx 和 STM32F3xx 微控制器为红外遥控协议实现发送器和接收器 3.0(中文) 查看详情 ST(意法半导体)_AN4299 提高MCU触控感应应用的传导噪声鲁棒性 7.0(英文) 查看详情 ST(意法半导体)_AN3236 在MCU 7.0中增加触控按键的数量以支持触控感应应用(英文) 查看详情 ST(意法半导体)_AN5027 使用STM32 32位Arm® Cortex®MCU连接PDM数字麦克风 2.0(中文) 查看详情 ST(意法半导体)_AN5156 STM32 微控制器安全简介 1.0(中文) 查看详情 ST(意法半导体)_AN4838 管理 STM32 MCU 中的内存保护单元 1.0(中文) 查看详情 ST(意法半导体)_AN4807从STM32F303和STM32F302系列产品的迁移2.0(英文) 查看详情 ST(意法半导体)_从STM32F1系列迁移到STM32F3系列微控制器 6.0(英文) 查看详情 ST(意法半导体)_AN4538 使用 STM32F3xx 微控制器优化功耗 1.0(中文) 查看详情 ST(意法半导体)_AN4908 STM32 USART自动波特率检测 1.0(中文) 查看详情 ST(意法半导体)_AN4013 STM32F1xx、STM32F2xx、STM32F4xx、STM32L1xx、STM32F30/31/37/38x 定时器概览 9.0(中文) 查看详情 ST(意法半导体)_AN4899 执行硬件设置以及实现低功耗的STM32 GPIO配置 1.0(中文) 查看详情 ST(意法半导体)_AN4989 STM32 微控制器调试工具箱 3.0(英文) 查看详情 ST(意法半导体)_AN2606 STM32单片机系统内存启动方式 3.0(中文) 查看详情 ST(意法半导体)_AN4651 STM32F3系列外围接口矩阵1.0(英文) 查看详情 ST(意法半导体)_AN4195 STM32F30x ADC模式及其应用 1.3(英文) 查看详情 ST(意法半导体)_AN4310触摸感应应用在MCU上的采样电容选择指南 5.0(英文) 查看详情 ST(意法半导体)_AN2639 无铅 ECOPACK 微控制器的焊接建议和封装信息 2.0(中文) 查看详情 ST(意法半导体)_AN5036 STM32应用的热管理指南 3.0(英文) 查看详情 ST(意法半导体)_AN4316 调整MCU上的触摸感应应用 5.0(英文) 查看详情 ST(意法半导体)_AN4076 三相逆变器中基于分流电阻的两种或三种电流感应电路设计 1.6(英文) 查看详情 ST(意法半导体)_AN3155 STM32™ 自举程序中使用的 USART 协议 15.0(中文) 查看详情 ST(意法半导体)_AN3156 STM32 自举程序中使用的 USB DFU 协议 1.0(中文) 查看详情 ST(意法半导体)_AN5225 USB Type-C功率递送使用STM32微控制器和微处理器6.0(英文) 查看详情 ST(意法半导体)_AN4879 USB硬件和PCB指南,使用STM32微控制器5.0(英文) 查看详情 ST(意法半导体)_AN4277 使用STM32F30x/31x PWM 刹车特性进行电机控制和数字电源转换功率因数校正 1.0(中文) 查看详情 ST(意法半导体)_AN2548 使用STM32F0/F1/F3/Gx/Lx系列DMA控制器 7.0(英文) 查看详情 ST(意法半导体)_AN3371 在 STM32 F0、F2、F3、F4 和 L1 系列MCU 中使用硬件实时时钟(RTC) 5.3(中文) 查看详情 ST(意法半导体)_AN4655 在 STM32 应用中虚拟增加串行通信外设数目 1.1(中文) 查看详情

技术文档
ST(意法半导体)_TN1163描述了微控制器用WLCSP及其使用建议的4.0版本(英文) 查看详情 ST(意法半导体)_TN0516 STM32F0x/F100xx/F103xx和STM32F2xx/F30x/F4xx微控制器概述,PMSM单/双FOC SDK V4.0 第4.2部分(英文) 查看详情 ST(意法半导体)_TN1204 胶带和卷带运输媒体,用于BGA封装的STM32微控制器(英文) 查看详情 ST(意法半导体)_TN1205 胶带和卷轴运输媒体,用于FPN封装的STM8和STM32微控制器(英文) 查看详情 ST(意法半导体)_TN1206 胶带和卷带运输媒体,用于QFP封装的STM8和STM32微控制器(英文) 查看详情 ST(意法半导体)_TN1207磁带和卷带运输媒体,用于SO封装的STM8和STM32微控制器(英文) 查看详情 ST(意法半导体)_TN1208 胶带来带式运输介质,用于TSSOP和SSOP封装的STM8和STM32微控制器 1.0(英文) 查看详情

编程手册
ST(意法半导体)_PM0214 STM32 Cortex®-M4 微控制器和多处理器编程手册 10.0(英文) 查看详情

勘误手册
ST(意法半导体)_ES0231 STM32F302xB/C设备限制 6.0(英文) 查看详情

梯度价格

嘉立创贴片惊喜价格立即查看

梯度
售价
折合1托盘
1+¥18.43
10+¥16.81
30+¥15.83

优惠活动

库存总量

(单位:)
  • 广东仓

    29

  • 江苏仓

    0

  • SMT仓

    49

购买数量(160个/托盘,最小起订量 1 个 )

起订量:1 个160个/托盘
总价金额: 0.00

近期成交3单
