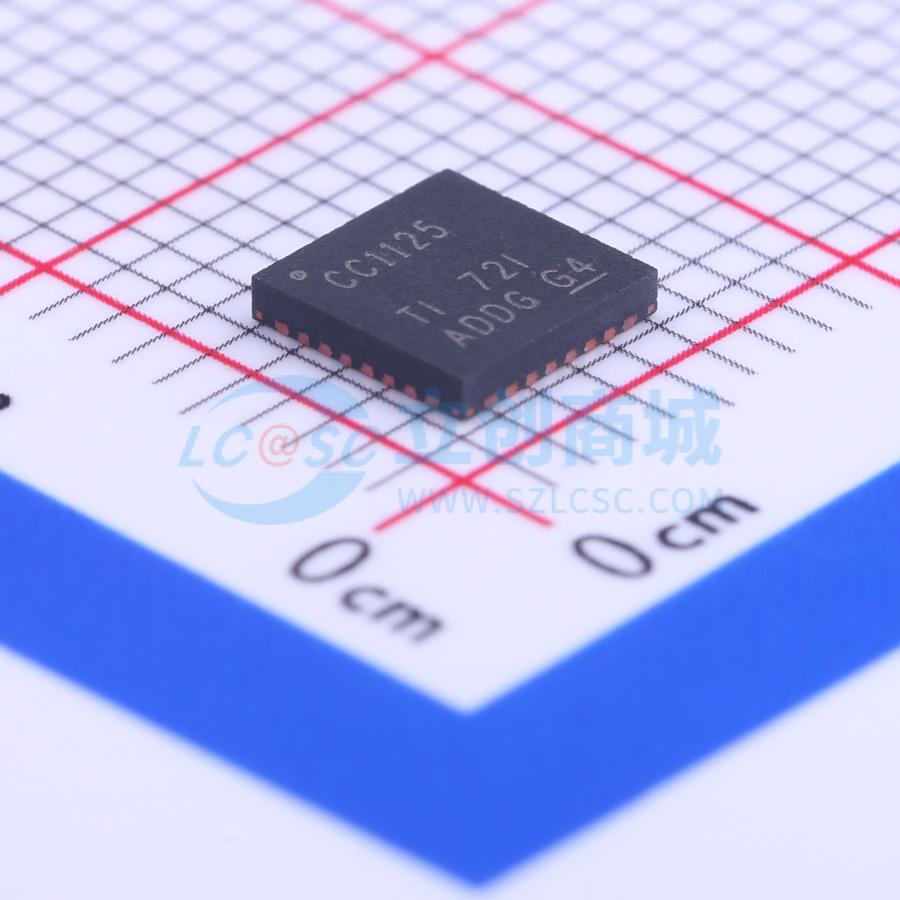

CC1125RHBR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: CC1125 适用于窄带系统的超高性能低于 1GHz 无线收发器
品牌名称: TI(德州仪器)
商品型号: CC1125RHBR
商品编号: C133234
商品封装: HVQFN-32-EP(5x5)
包装方式: 编带
商品毛重: 0.154克(g)

商品参数

商品概述

CC1125 是一款全集成单芯片射频收发器，设计用于在成本有效无线系统中实现极低功耗和低压运行的高性能。所有滤波器都已集成，因此无需昂贵的外部表面声波 (SAW) 和中频 (IF) 滤波器。该器件主要用于 ISM（工业、科学和医疗）以及处于 164 - 192MHz，274 - 320MHz，410 - 480MHz 和 820 - 960MHz 的 SRD（短程设备）频带。 CC1125 器件提供广泛硬件支持，以实现数据包处理、数据缓冲、突发传输、空闲信道评估、链路质量指示和无线电唤醒。CC1125 器件的主要运行参数可由 SPI 接口控制。在典型系统中，CC1125 器件将与微控制器和极少的外部无源组件配合使用。

商品特性

高性能、单芯片收发器
邻信道选择性：6.25kHz 偏移时为 67dB
阻断性能：10MHz 时为 104dB
出色的接收器灵敏度：300bps 时为 -129dBm
1.2kbps 时为 -123dBm
50kbps 时为 -110dBm
极低相位噪声：10kHz 偏移时为 -115dBc/Hz
适合于面向 ETSI Category 1 的系统
独立的 128 字节 RX 和 TX 先进先出 (FIFO)
支持与 CC1190 器件无缝集成以实现范围扩展，从而使灵敏度提升 3dB 并且实现高达 +27dBm 的输出功率
高频谱效率（12.5kHz 信道中为 9.6kbps，符合 FCC 窄带要求）
宽电源电压范围（2.0V 至 3.6V）
低能耗：
- RX：在 RX 嗅探模式中为 2mA
- RX：在低功率模式中，峰值电流为 17mA
- RX：在高性能模式中，峰值电流为 26mA
- TX：+14dBm 时为 47mA
- 断电：0.12μA（增强型无线电唤醒 (eWOR) 定时器运行时为 0.5μA）
步长为 0.4dB 时可编程输出功率高达 +16dBm
自动输出功率递增
可配置数据速率：0 至 200kbps
所支持的调制格式：2-频移键控 (FSK)，2-高斯频移监控 (GFSK)，4-FSK，4-GFSK，最小频移键控 (MSK)，开关键控 (OOK)
波形监视：针对经改进同步检测性能的高级数字信号处理
符合 RoHS 标准的 5mm × 5mm 无脚四方扁平无引线 (QFN) 32 引脚封装 (RHB)
适用于符合下列标准的系统
- 欧洲：ETSI EN 300 220 Category 1，ETSI EN 54 - 25，ETSI EN 300 113 和 EN 301 166
- 美国：FCC CFR47 部分 15，24，90，101
- 日本：ARIB RCR STD - T30，T - 67，T - 108
针对自动低功率接收轮询的 eWOR 功能
包括针对天线多样性支持的功能
支持重传
支持自动确认接收到的数据包
TCXO 支持和控制，同样适用于功率模式
针对载波监听 (LBT) 系统的自动空闲信道评估 (CCA)
增加范围和提高稳定耐用性的内置编码增益支持
数字接收信号强度指示 (RSSI) 测量
温度传感器

应用领域

警报系统
信道间隔低至 4kHz 的窄带超低功率无线系统
169、315、433、868、915、920、950MHz ISM/SRD 频带系统
无线计量和无线智能电网（自动计量读取 (AMR) 和自动计量基础设施 (AMI)）
IEEE 802.15.4g 系统
家庭和楼宇自动化
无线警报和安全系统
工业用监控和控制
无线医疗应用
无线传感器网络和有源射频识别 (RFID)
私人移动无线电通信

	属性	参数值
	商品目录	无线收发芯片
	频率范围	164MHz~960MHz
	接口类型	SPI
	工作电压	2V~3.6V
	应用领域	ISM
	输出功率	16dBm

	属性	参数值
	数据速率	200Kbps
	发射电流	47mA
	灵敏度	-129dBm
	接收电流	26mA
	典型应用频率	868MHz；433MHz；915MHz
	工作温度	-40℃~+85℃
