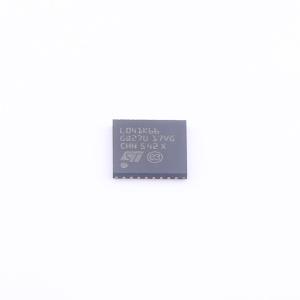

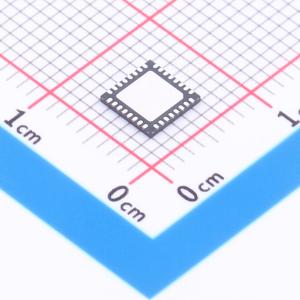

STM32L041K6U6

STM32L041x4/x6 超低功耗微控制器属于 STM32L0 系列，基于高性能 Arm® Cortex®-M0+ 32 位 RISC 内核，工作频率最高可达 32 MHz。Cortex-M0+ 内核采用冯·诺依曼架构，具有单周期乘法器。该系列产品在超低功耗领域实现了新的突破，提供动态运行模式下的低功耗性能，并集成了高速存储器（最大 32 KB Flash 和 8 KB SRAM），以及广泛的增强型外设和 I/O 端口。所有器件均提供标准通信接口（一个 I2C、一个 SPI、一个 USART 和一个 LPUART）、一个 12 位 ADC、两个超低功耗比较器、多个定时器以及一个 AES 加速器。它们可在 -40 ~ 125 °C 的温度范围内工作，电源电压范围为 1.65 至 3.6 V。优化的动态功耗与多种低功耗模式相结合，适用于需要延长电池寿命或降低能耗的应用。

• 超低功耗平台：1.65 V 至 3.6 V 电源，-40 至 125 °C 温度范围，待机模式电流 0.23 µA（2 个唤醒引脚），停止模式电流 0.35 µA（16 条唤醒线），停止模式 + RTC + 8 KB RAM 保持电流 0.6 µA，运行模式低至 76 µA/MHz，从 Flash 唤醒时间 5 µs，12 位 ADC 在 10 ksps 下转换电流 41 µA
• 内核：Arm® 32 位 Cortex®-M0+，频率从 32 kHz 至最高 32 MHz，性能 0.95 DMIPS/MHz
• 复位和电源管理：超安全、低功耗 BOR（欠压复位），具有 5 个可选阈值，超低功耗 POR/PDR，可编程电压检测器
• 时钟源：1 至 25 MHz 晶体振荡器，用于 RTC 的 32 kHz 校准振荡器，高速内部 16 MHz 出厂微调 RC（±1%），内部低功耗 37 kHz RC，内部多速低功耗 65 kHz 至 4.2 MHz RC，用于 CPU 时钟的 PLL
• 预编程引导加载程序：支持 USART、SPI
• 开发支持：支持串行线调试
• 最多 38 个快速 I/O（31 个 I/O 耐压 5V）
• 存储器：32 KB 带 ECC 的 Flash，8 KB RAM，1 KB 带 ECC 的数据 EEPROM，20 字节备份寄存器，针对读/写操作的扇区保护
• 封装类型：TSSOP20、UFQFPN28、UFQFPN32、UFQFPN48、LQFP32、LQFP48、WLCSP25
• 丰富模拟外设：12 位 ADC，最高 1.14 Msps，最多 10 个通道（工作电压可低至 1.65 V），2 个超低功耗比较器（具有窗口模式和唤醒功能，工作电压可低至 1.65 V）
• 7 通道 DMA 控制器，支持 ADC、SPI、I2C、USART、定时器、AES
• 5 个外设通信接口：1 个 USART（支持 ISO 7816、IrDA），1 个 UART（低功耗），最多 2 个 SPI 接口（最高 16 Mbits/s），1 个 I2C（支持 SMBus/PMBus）
• 8 个定时器：1 个 16 位定时器（最多 4 通道），2 个 16 位定时器（最多 2 通道），1 个 16 位超低功耗定时器，1 个 SysTick 定时器，1 个 RTC 和 2 个看门狗（独立/窗口）
• CRC 计算单元，96 位 ID
• 硬件加密引擎 AES 128 位
• 所有封装均符合 ECOPACK®2 环保标准
