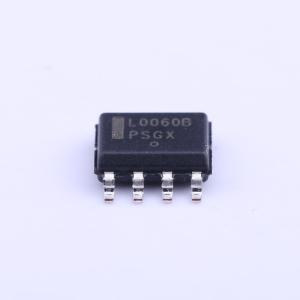

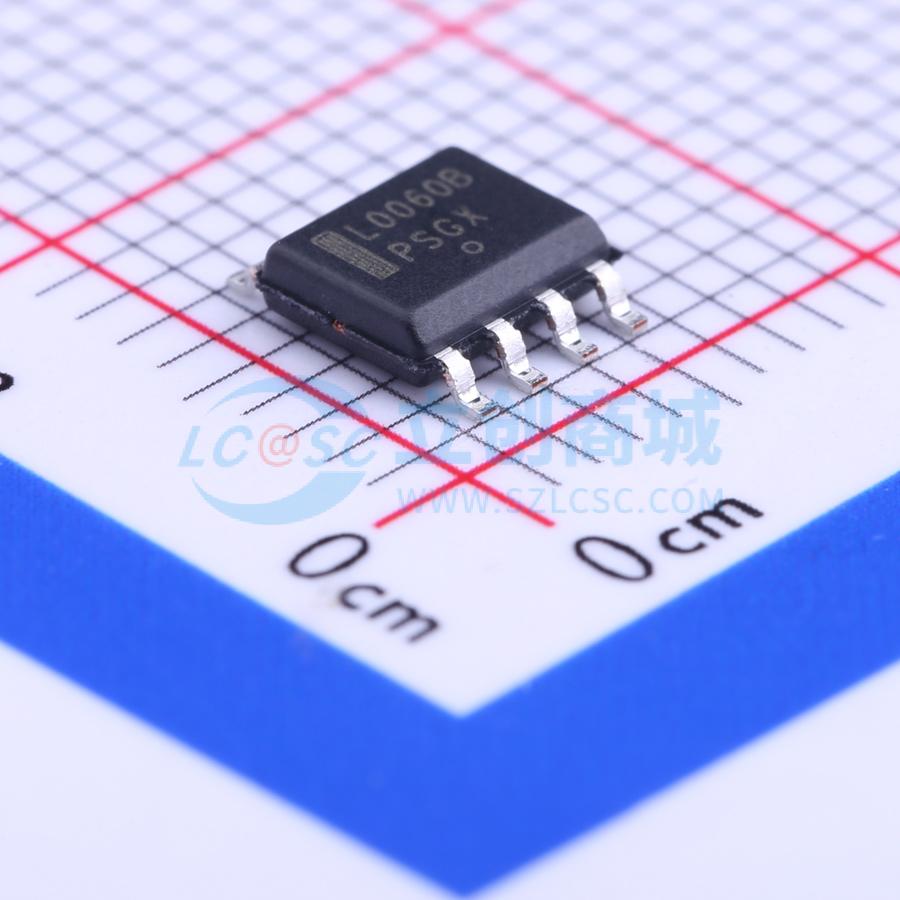

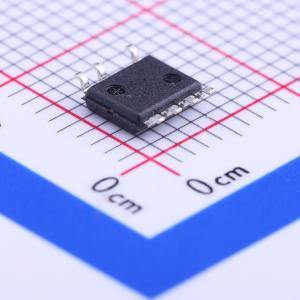

NCL30060BDR2G
NCL30060BDR2G
- 描述
- 高功率因数离线单级式LED驱动器，带高压启动
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCL30060BDR2G
- 商品编号
- C136043
- 商品封装
- SOIC-7
- 包装方式
- 编带
- 商品毛重
- 0.215克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | AC-DC | |
| 工作电压(DC) | 8.8V~28V | |
| 开关频率 | 254Hz~325Hz |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 1 | |
| 拓扑结构 | 反激；降压 | |
| 工作温度 | -40℃~+105℃ |
商品概述
NCL30060 是一种开关模式电源控制器，适用于低至中等功率的单级功率因数（PF）校正LED驱动器。它采用恒定导通时间控制方法，以确保在宽范围的输入电压和输出功率下接近单位功率因数。它可以用于隔离反激式拓扑以及降压拓扑。该器件提供了一系列强大的保护功能，以确保在各种故障条件下安全运行。
版本NCL30060B2 适用于恒定电压（CV）调节输出驱动器，其中第二阶段的DC-DC转换器或线性稳压器控制流向LED的电流，因此输出短路保护检测功能已被禁用。版本NCL30060B3 适用于不需要掉电保护或输出短路保护的应用，这在低待机操作中是典型的。
商品特性
- 内置高压启动电路
- 直接光耦反馈连接
- 恒定导通时间PWM控制
- 准谐振开关
- 低工作电流（典型值1.6 mA）
- 图腾柱栅极驱动器，源电流250 mA /灌电流400 mA
- 集成12 V（典型值）栅极驱动箝位
- 频率抖动以降低EMI
- 使能/禁用功能
- 动态自供电（DSS）操作
- 工作结温范围从-40℃到105℃
- 最大导通时间保护
- 集成欠压保护
- 过电压保护
- 周期性过流保护
- 输出绕组短路保护
- 热关断
- 这些器件无铅、无卤素/无溴化阻燃剂且符合RoHS标准
应用领域
- LED照明
