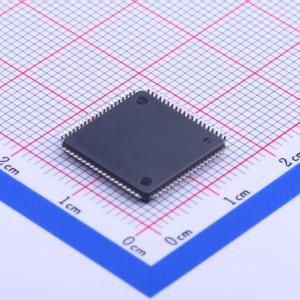

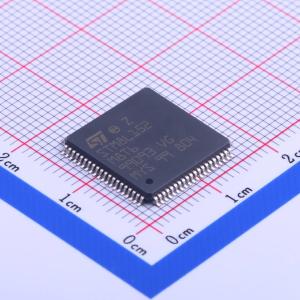

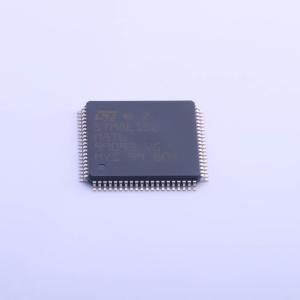

STM8L152M8T6实物图
STM8L152M8T6商品缩略图
STM8L152M8T6商品缩略图
STM8L152M8T6商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

  • 收藏
    收藏
  • 对比
    对比

STM8L152M8T6

环保标识
  • 超低功耗8位MCU,具有64 KB Flash、16 MHz CPU和集成EEPROM

  • SMT扩展库
  • 嘉立创SMT补贴
  • 描述

    超低功耗8位MCU,具有64 KB Flash、16 MHz CPU和集成EEPROM

  • 品牌名称ST(意法半导体)
  • 商品型号

    STM8L152M8T6
  • 商品编号

    C135780
  • 商品封装

    LQFP-80(14x14)
  • 包装方式

    托盘

  • 商品毛重

    2.608克(g)

  • 商品参数

属性参数值
商品目录单片机(MCU/MPU/SOC)
CPU内核STM8
CPU最大主频16MHz
程序存储容量64KB
程序存储器类型FLASH
属性参数值
GPIO端口数量68
ADC(位数)12bit
DAC(位数)12bit
工作电压范围1.8V~3.6V
应用领域-
详细信息
  • 特性

设备规格

电源和温度范围

  • 工作电源:无BOR时,1.65至3.6V;有BOR时,1.8至3.6V。
  • 温度范围:-40°C至85°C、105°C或125°C。

电源管理特性

  • 低功耗模式:5种模式,包括等待、低功耗运行(5.9μA)、低功耗等待(3μA)、带完整RTC的活动停止(1.4μA)和停止(400nA)。
  • 功耗:200μA/MHz + 在停止模式下330μA,快速唤醒时间为4.7μs。
  • 超低泄漏:每I/O引脚为50nA。

处理能力

  • 核心:高级STM8核心,采用哈佛架构和3级流水线。
  • 最大频率:16MHz,达到16 CISC MIPS峰值性能。
  • 中断源:多达40个外部中断源可用。

复位和电源管理

  • 安全BOR复位:五个可编程阈值实现超安全操作。
  • 超低功耗POR/PDR:可编程电压检测器(PVD)确保可靠启动。

时钟管理

  • 振荡器:32kHz和1-16MHz晶体振荡器,16MHz工厂校准RC振荡器,以及38kHz低功耗RC振荡器。
  • 时钟安全系统:防止篡改以确保稳定性。
  • RTC:BCD日历,具有报警中断功能,数字校准精度在±0.5ppm内,以及先进的防篡改检测功能。

存储特性

  • 闪存:高达64K字节,支持ECC和RWW,提供灵活的保护模式。
  • 数据EEPROM:高达2K字节,支持ECC和RWW。
  • RAM:高达4K字节。

模拟特性

  • 比较器:2个超低功耗比较器,1个固定阈值,1个轨对轨。
  • 唤醒功能:两个比较器均支持唤醒功能。

定时器

  • 定时器:3个16位定时器,带有2个通道,正交编码器;1个16位高级控制定时器,带有3个通道用于电机控制;1个8位定时器,带有7位预分频器;蜂鸣器定时器,频率为1、2或4kHz。

通信接口

  • 串行接口:2个SPI、高速I2C(400kHz)、SMBus和PMBus、3个USART(ISO 7816接口+IrDA)。
  • 多达67个I/O端口,可以映射到中断向量。
  • 通信协议:支持各种通信标准,实现多功能连接性。

其他特性

  • 数字校准:确保计时和参考电压的高精度。
  • 时钟安全系统:增强数据完整性,防止未经授权的访问。
  • 存储保护:提供灵活的保护模式以增强安全性和可靠性。
  • 编程和调试:支持通过SWIM进行快速片上编程和非侵入式调试,以及使用USART的引导加载程序。
  • 唯一标识符:提供一个96位的唯一标识符,用于设备识别和认证目的。

此设备专为需要高效电源管理、强大的处理能力和广泛的通信接口的应用设计,特别强调安全性和可靠性。

应用手册
ST(意法半导体)_AN3137 STM8L 和 STM8AL 设备上的模数转换器:描述和精度提升技术 3.3(英文) 查看详情 ST(意法半导体)_AN3029 STM8L 和 STM8AL 入门 5.2(中文) 查看详情 ST(意法半导体)_AN3114 如何使用 STM8AL3Lxx、STM8L152xx 和 STM8L162xx LCD 控制器 3.3(英文) 查看详情 ST(意法半导体)_AN3139 STM8L 微控制器应用的迁移和兼容性指南 3.4(英文) 查看详情 ST(意法半导体)_AN3101 STM8L05xxx/15xxx、STM8L162xx 和 STM8AL31xx/3Lxx 内部 RC 振荡器校准 6.0(英文) 查看详情 ST(意法半导体)_AN2639 无铅 ECOPACK 微控制器的焊接建议和封装信息 2.0(中文) 查看详情 ST(意法半导体)_AN3117 使用 STM8L05xxx/15xxx、STM8L162xx、STM8AL31xx/3Lxx DMA 控制器 4.3(英文) 查看详情 ST(意法半导体)_AN3133 使用 STM8L05xxx/STM8L101xx/STM8L15xxx/STM8L162xx/STM8AL31xx/STM8AL3Lxx 实时时钟 5.3(英文) 查看详情

技术文档
ST(意法半导体)_TN1163描述了微控制器用WLCSP及其使用建议的4.0版本(英文) 查看详情 ST(意法半导体)_TN0189 STM8 引导加载程序常见问题 2.6(英文) 查看详情 ST(意法半导体)_TN1205 胶带和卷轴运输媒体,用于FPN封装的STM8和STM32微控制器(英文) 查看详情 ST(意法半导体)_TN1206 胶带和卷带运输媒体,用于QFP封装的STM8和STM32微控制器(英文) 查看详情 ST(意法半导体)_TN1207磁带和卷带运输媒体,用于SO封装的STM8和STM32微控制器(英文) 查看详情 ST(意法半导体)_TN1208 胶带来带式运输介质,用于TSSOP和SSOP封装的STM8和STM32微控制器 1.0(英文) 查看详情

用户手册
ST(意法半导体)_UM0470 STM8 SWIM 通信协议和调试模块 4.0(英文) 查看详情

编程手册
ST(意法半导体)_PM0044 STM8 CPU 编程手册 3.6(英文) 查看详情

梯度价格

嘉立创贴片惊喜价格立即查看

梯度
售价
折合1托盘
1+¥30.96
10+¥27.21
30+¥24.98
100+¥22.72
540+¥21.68¥11707.2
1080+¥21.21¥11453.4
