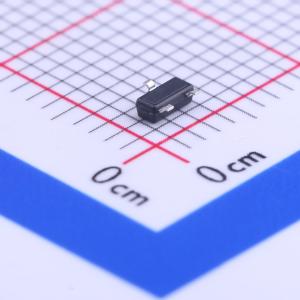

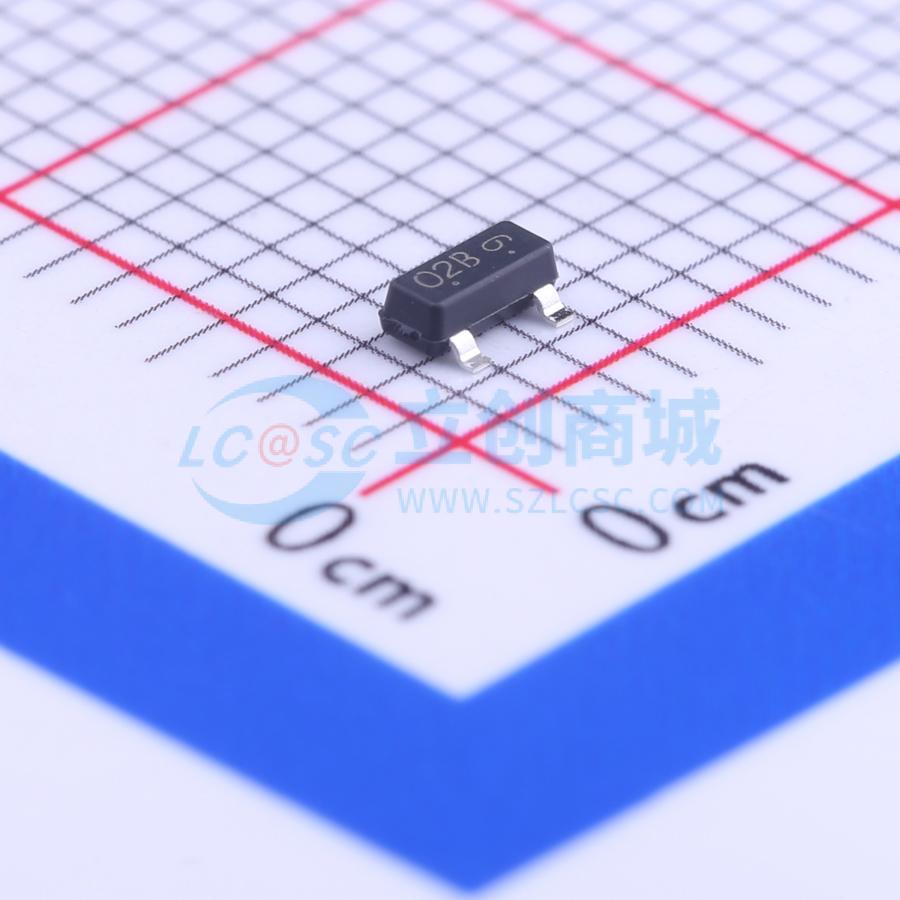

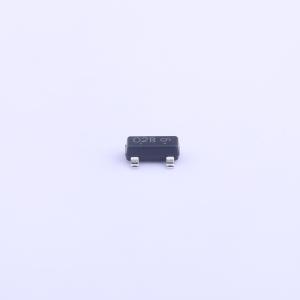

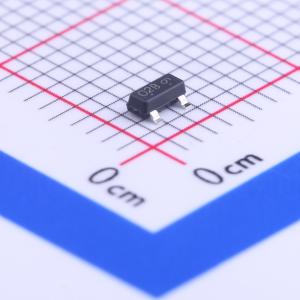

LN2302BLT1G
1个N沟道 耐压:20V 电流:2.8A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- N沟道
- 品牌名称
- LRC(乐山无线电)
- 商品型号
- LN2302BLT1G
- 商品编号
- C135803
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.031克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 2.8A | |
| 导通电阻(RDS(on)) | 130mΩ@1.8V,2.2A | |
| 耗散功率(Pd) | 1.25W | |
| 阈值电压(Vgs(th)) | 1V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 9nC@4.5V | |
| 输入电容(Ciss) | 450pF | |
| 反向传输电容(Crss) | 22pF | |
| 工作温度 | - | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 72pF |
商品特性
- 在VGS = 4.5V时，RDS(ON) ≤ 85mΩ
- 在VGS = 2.5V时，RDS(ON) ≤ 115mΩ
- 在VGS = 1.8V时，RDS(ON) ≤ 135mΩ
- 超高密度单元设计，实现极低的RDS(ON)
- 出色的导通电阻和最大直流电流能力
- S前缀适用于汽车及其他有特殊产地和控制变更要求的应用；符合AEC - Q101标准，可提供生产件批准程序（PPAP）文件。
应用领域
- 笔记本电脑电源管理-便携式设备-负载开关-数码相机(DSC)
