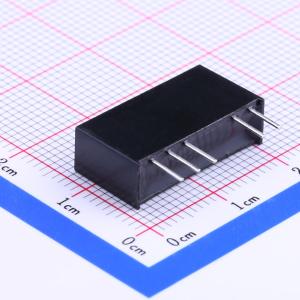

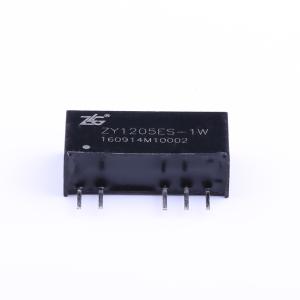

温馨提醒：图片仅供参考，商品以实物为准
ZY1205ES-1W
定压输入隔离非稳压正、负双输出
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 可正负配置
- 品牌名称
- ZLG(致远电子)
- 商品型号
- ZY1205ES-1W
- 商品编号
- C135837
- 商品封装
- SIP
- 包装方式
- 管装
- 商品毛重
- 5.718克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 输出通道数 | 2 | |
| 输出功率 | 1W | |
| 工作电压(Vin) | 10.8V~13.2V | |
| 转换效率 | 75% | |
| 输出电压(Vout) | ±5V |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流(最大值) | ±100mA | |
| 隔离电压(Vrms) | 3kV | |
| 工作温度 | -40℃~+85℃ | |
| 开关频率 | 100kHz | |
| 纹波噪声 | 75mVp-p |
商品概述
定压输入隔离非稳压正、负双输出电源模块效率高、体积小、可靠性高、耐冲击、隔离特性好，温度范围宽。国际标准引脚方式，阻燃封装（UL94-V0），自然冷却，无需外加散热片，无需外加其他元器件可直接使用，并可直接焊接于PCB板上。适用于由开关电源或其他稳压源供电，对输出电压及纹波要求不高，小电流隔离和DC-DC电压变换的场合，电路结构为开环系统。
商品特性
- 定压输入隔离非稳压正、负双输出电源模块效率高、体积小、可靠性高、耐冲击、隔离特性好，温度范围宽。国际标准引脚方式，阻燃封装（UL94-V0），自然冷却，无需外加散热片，无需外加其他元器件可直接使用，并可直接焊接于PCB板上。适用于由开关电源或其他稳压源供电，对输出电压及纹波要求不高，小电流隔离和DC-DC电压变换的场合，电路结构为开环系统。
- 非稳压正、负双输出
- 效率高达80%
- 3000VDC隔离电压
- 外壳及灌封材料符合UL94-V0标准
- 无需外加散热器
- 工作温度 -40~+85℃
- 封装：SIP7、DIP14等与国际、国内同类型产品PIN对PIN兼容
- 不适用于输入电压波动范围大于±10%或对电压精度要求特别高的场合
应用领域
- 大功率IGBT驱动
- 纯数字电路、模拟前端隔离电路
- 一般低频模拟电路
- 医学、手持、便携仪表
- 运算放大器电源
