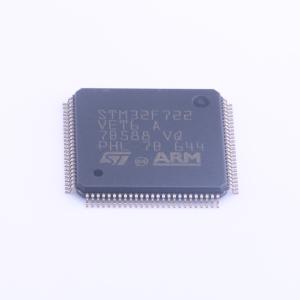

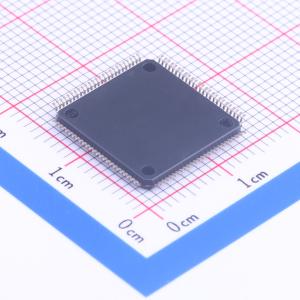

温馨提醒：图片仅供参考，商品以实物为准
STM32F722VET6
带DSP和FPU的高性能ARM Cortex-M7 MCU，具有512 KB Flash、216 MHz CPU、ART加速器、一级缓存和SDRAM
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：核心：32位ARM Cortex M7 CPU，带FPU、自适应实时加速器和8KB数据缓存与8KB指令缓存，允许从嵌入式闪存和外部存储器零等待状态执行，频率高达216MHz，具备MPU、462 DMIPS/2.14 DMIPS/MHz（Dhrystone 2.1）和DSP指令。 高达512KB的闪存，具备保护机制（读写保护、专有代码读出保护）。 528字节的OTP内存。 SRAM：256KB（包括64KB用于关键实时数据的数据TCM RAM）+ 16KB用于关键实时程序的指令TCM RAM + 4KB备份SRAM。 灵活的外部存储器控制器，具备高达32位数据总线：支持SRAM、PSRAM、SDRAM/LPSDR SDRAM、NOR/NAND存储器。 双模式Quad-SPI。 时钟、复位和电源管理。 1.7V至3.6V应用电源和I/O
- 品牌名称
- ST(意法半导体)
- 商品型号
- STM32F722VET6
- 商品编号
- C132372
- 商品封装
- LQFP-100(14x14)
- 包装方式
- 托盘
- 商品毛重
- 2.987克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M7 | |
| CPU最大主频 | 216MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 512KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 256KB |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | - | |
| I/O数量 | 82 | |
| ADC(位数) | 12bit | |
| DAC(位数) | 12bit | |
| 振荡器类型 | 内置 | |
| 工作电压 | 1.7V~3.6V | |
| 工作温度 | -40℃~+85℃ |
商品概述
这是一款ARM 32位Cortex-M7 CPU的MCU，集成FPU、自适应实时加速器（ART Accelerator）和L1缓存，频率最高216MHz，462 DMIPS，内存配置最高512KB Flash和256+16+4KB SRAM，支持多种通信接口和低功耗模式。
商品特性
- 核心：ARM 32位Cortex-M7 CPU，带FPU、8KB数据缓存+8KB指令缓存，支持嵌入式Flash和外部内存零等待执行，频率最高216MHz，MPU，462 DMIPS/2.14 DMIPS/MHz及DSP指令。
- 内存：最高512KB Flash（含读写保护、专有代码读出保护），528字节OTP内存；SRAM包括256KB（含64KB数据TCM RAM）+16KB指令TCM RAM+4KB备份SRAM；灵活外部内存控制器（支持32位数据总线，兼容SRAM、PSRAM、SDRAM/LPSDR SDRAM、NOR/NAND内存）。
- 时钟与电源：1.7V至3.6V应用电源和I/O；支持POR、PDR、PVD和BOR；专用USB电源；4至26MHz晶振；内部16MHz工厂校准RC（精度1%）；32kHz RTC振荡器（带校准）；内部32kHz RC（带校准）。
- 低功耗：支持睡眠、停止和待机模式。
- 封装：LQFP64（10×10mm）、LQFP100（14×14mm）、LQFP144（20×20mm）、LQFP176（24×24mm）、UFBGA144（7×7mm）、UFBGA176（10×10mm）、WLCSP100（0.4mm pitch）。
- 模拟功能：3×12位、2.4MSPS ADC（最多24通道，三重交错模式下7.2MSPS）；2×12位DAC。
- 定时器：最多18个定时器（13个16位、2个32位，均最高216MHz运行），2个看门狗，SysTick定时器。
- DMA：16流DMA控制器（带FIFO和突发支持）。
- 调试：SWD和JTAG接口；Cortex-M7 Trace Macrocell。
- I/O：最多140个带中断能力的I/O口（最多136个108MHz高速I/O，最多138个5V容忍I/O）。
- 通信接口：最多21个，包括3×I2C（SMBus/PMBus）、4×USART/4×UART（27Mbit/s，支持ISO7816、LIN、IrDA、调制解调器控制）、5×SPI（最高54Mbit/s，3个带复用单工I2S）、2×SAI、1×CAN（2.0B active）、2×SDMMC。
- 其他：真随机数生成器；CRC计算单元；RTC（亚秒级精度，硬件日历）；96位ID；USB 2.0全速设备/主机/OTG控制器（带片上PHY）；USB 2.0高速/全速设备/主机/OTG控制器（带专用DMA、片上全速PHY和高速PHY或ULPI）；VBAT电源支持RTC、32×32位备份寄存器+4KB备份SRAM。
