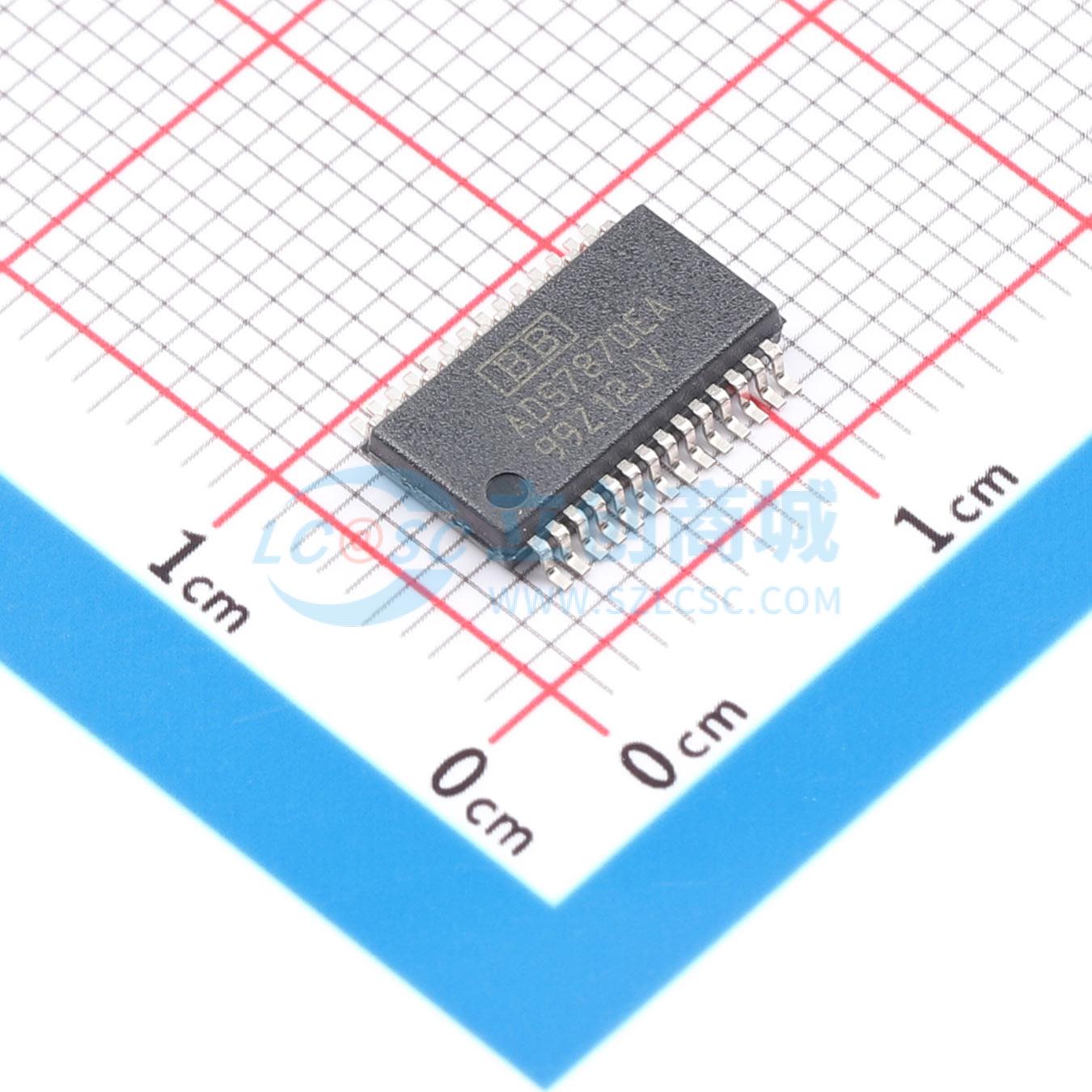

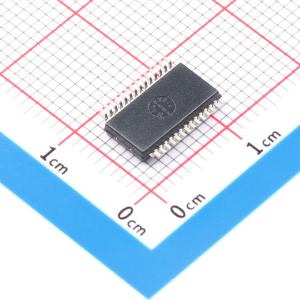

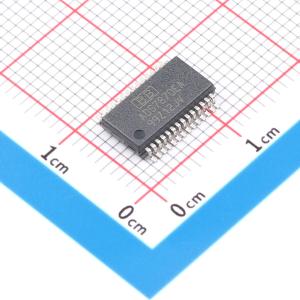

ADS7870EA

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ADS7870 12 位 ADC、MUX、PGA 和内部基准数据采集系统
品牌名称: TI(德州仪器)
商品型号: ADS7870EA
商品编号: C132401
商品封装: SSOP-28-208mil
包装方式: 管装
商品毛重: 1.375克(g)

商品概述

ADS7870是一款完整的单芯片低功耗数据采集系统。它由一个4通道差分/8通道单端多路复用器、精密可编程增益放大器、12位逐次逼近型模数（A/D）转换器和一个精密电压基准组成。可编程增益放大器具有高输入阻抗、出色的增益精度、良好的共模抑制比和低噪声特性。对于许多小信号，信号源与A/D输入之间无需外部放大或阻抗缓冲。可编程增益放大器（PGA）的失调电压可自动调零。增益设置为1、2、4、5、8、10、16和20 V/V时，低至125 mV的信号也能产生满量程数字输出。 ADS7870内置一个基准源，该基准源经过微调，具有较高的初始精度和温度稳定性。典型温度漂移为10 ppm/℃。在多个ADS7870共享一个公共基准源的情况下，可以使用外部基准源。串行接口支持SPI、QSPI、Microwire和8051系列协议，无需额外的胶合逻辑。

商品特性

可编程增益放大器（PGA）增益：1、2、4、5、8、10、16、20 V/V
可编程输入（最多4通道差分/最多8通道单端或组合输入）
1.15 V、2.048 V或2.5 V内部基准源
与SPI/DSP兼容的串行接口（≤20 MHz）
吞吐量：52 kSamples/sec
误差过载指示
可编程输出补码/二进制格式
2.7 V至5.5 V单电源供电
通过串行接口实现4位数字I/O
与采用SSOP-28封装的ADS7871引脚兼容

应用领域

便携式电池供电系统
低功耗仪器仪表
低功耗控制系统
智能传感器应用

优惠活动

购买数量

(50个/管，最小起订量 1 个)

个

起订量：1 个50个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	ADC/DAC-专用型
	分辨率	12
	通道数	8

	属性	参数值
	工作电压	2.7V~5.5V
	接口类型	SPI
	工作温度	-40℃~+85℃
