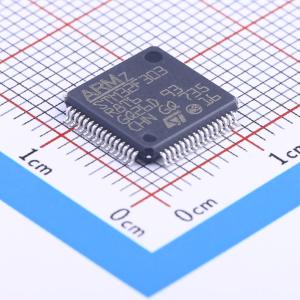

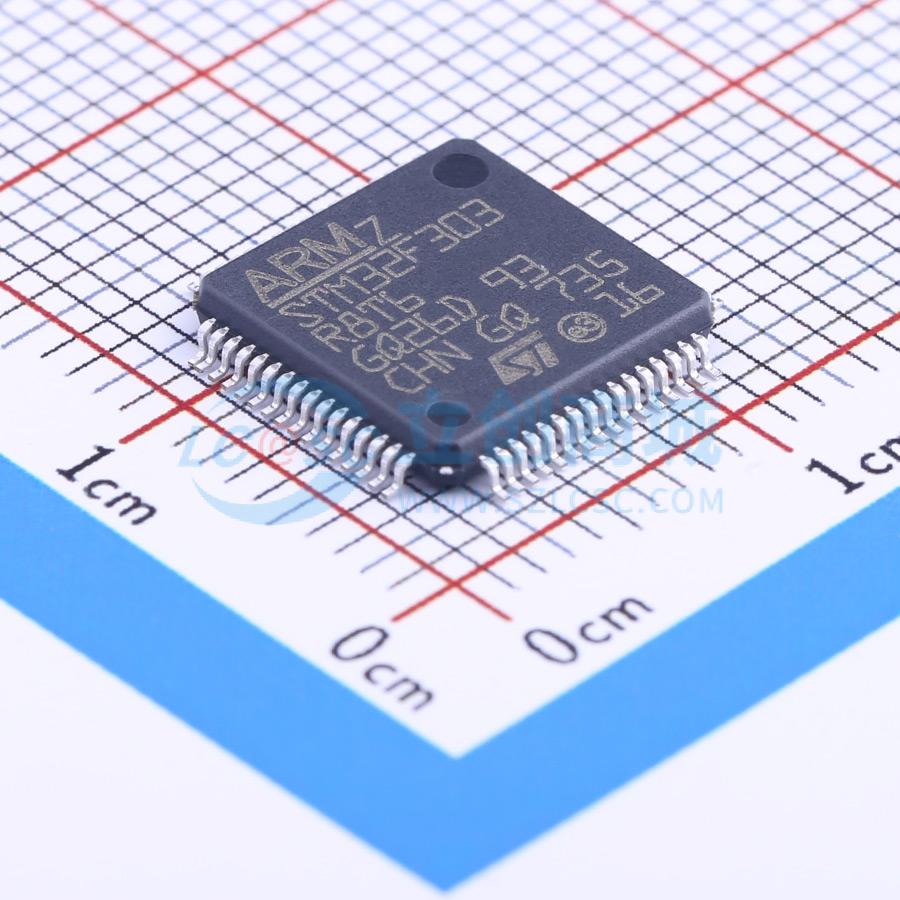

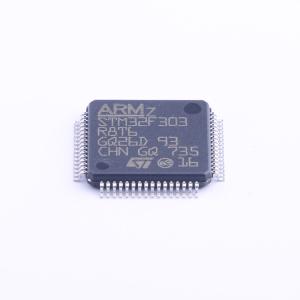

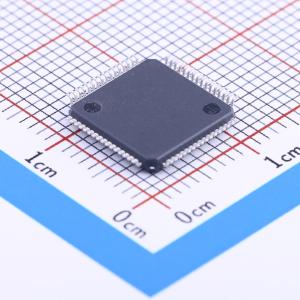

STM32F303R8T6
带DSP和FPU的主流混合信号ARM Cortex-M4 MCU，具有64 KB Flash、72 MHz CPU、CCM、5 Msps 12位ADC、比较器和运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- ST(意法半导体)
- 商品型号
- STM32F303R8T6
- 商品编号
- C130454
- 商品封装
- LQFP-64(10x10)
- 包装方式
- 托盘
- 商品毛重
- 1.913克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M4 | |
| CPU最大主频 | 72MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 64KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 16KB |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | - | |
| I/O数量 | 51 | |
| ADC(位数) | 12bit | |
| DAC(位数) | 12bit | |
| 振荡器类型 | 内置 | |
| 工作电压 | 2V~3.6V | |
| 工作温度 | -40℃~+85℃ |
商品概述
这是一款基于Arm®Cortex®-M4的32位MCU+FPU，配备最多64KB闪存、16KB SRAM、2个ADC、3个DAC、3个比较器和运算放大器，工作电压范围为2.0至3.6V。
商品特性
- 内核：Arm®Cortex®-M4 32位CPU，带FPU（最高72MHz），单周期乘法，硬件除法，90 DMIPS（来自CCM）和DSP指令
- 存储器：最多64KB闪存；12KB SRAM（带硬件奇偶校验）；程序增强器：4KB SRAM（位于指令和数据总线，带硬件奇偶校验，CCM）
- CRC计算单元
- 复位和电源管理：低功耗模式（睡眠、停止、待机）；VDD、VDDA电压范围2.0至3.6V；上电/掉电复位（POR/PDR）；可编程电压检测器（PVD）；VBAT电源（用于RTC和备份寄存器）
- 时钟管理：4至32MHz晶体振荡器；32kHz振荡器（用于RTC，带校准）；内部8MHz RC振荡器（通过PLL可升至64MHz）；内部40kHz振荡器
- 最多51个快速I/O端口，均可映射到外部中断向量，部分支持5V耐受
- 互连矩阵
- 7通道DMA控制器
- 最多两个ADC，转换时间0.20μs（最多21通道），可选分辨率12/10/8/6位，转换范围0至3.6V，单端/差分模式，独立模拟电源范围2.0至3.6V
- 温度传感器
- 最多三个12位DAC通道，模拟电源范围2.4至3.6V
- 三个超快速轨到轨模拟比较器，模拟电源范围2至3.6V
- 一个运算放大器（可用于PGA模式，所有端子可访问），模拟电源范围2.4至3.6V
- 最多18个电容感应通道，支持触摸键、线性和旋转触摸传感器
- 最多11个定时器：一个32位定时器和一个16位定时器（最多4个IC/OC/PWM或脉冲计数器，支持正交编码器输入）；一个16位6通道高级控制定时器（最多6个PWM通道，死区生成和紧急停止）；一个16位定时器（2个IC/OC，1个OCN/PWM，死区生成和紧急停止）；两个16位定时器（IC/OC/OCN/PWM，死区生成和紧急停止）；两个看门狗定时器（独立、窗口型）；SysTick定时器（24位向下计数器）；最多两个16位基本定时器（用于驱动DAC）
- 带闹钟的日历RTC，可从停止模式周期性唤醒
- 通信接口：CAN接口（2.0 B Active）、一个SPI、一个I²C（带20mA灌电流，支持Fast mode plus、SMBus/PMBus）
- 96位ID，所有封装均为ECOPACK®2
- 调试模式：串行线调试（SWD）、JTAG
