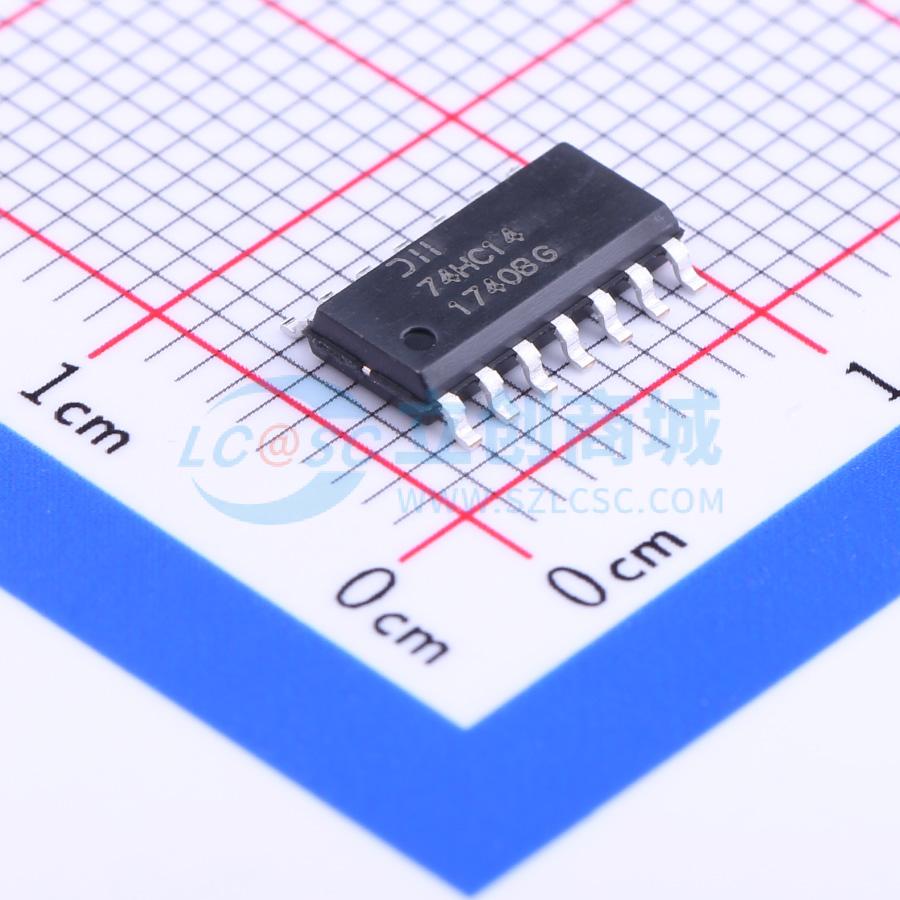

温馨提醒：图片仅供参考，商品以实物为准
74HC14S14-13
六路反相器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 74HC14提供六个独立的施密特触发输入反相器，具有标准推挽输出。该器件设计用于2.0V至6.0V的电源电压范围。这些门电路实现布尔函数：
- 品牌名称
- DIODES(美台)
- 商品型号
- 74HC14S14-13
- 商品编号
- C130461
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.253克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | - | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 20uA | |
| 通道数 | 6 | |
| 输入数 | 1 | |
| 灌电流(IOL) | 5.2mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 5.2mA | |
| 输入高电平(VIH) | 1.5V~4.2V | |
| 输入低电平(VIL) | 300mV~1.2V | |
| 传播延迟(tpd) | 21ns@6V,50pF | |
| 系列 | 74HC系列 | |
| 工作温度 | -40℃~+125℃ |
应用领域
- 通用逻辑应用
- 多种产品如：
- 台式机、网络设备、笔记本电脑、上网本
- 计算机外设、硬盘、CD/DVD-ROM
- 电视、DVD、DVR、机顶盒
