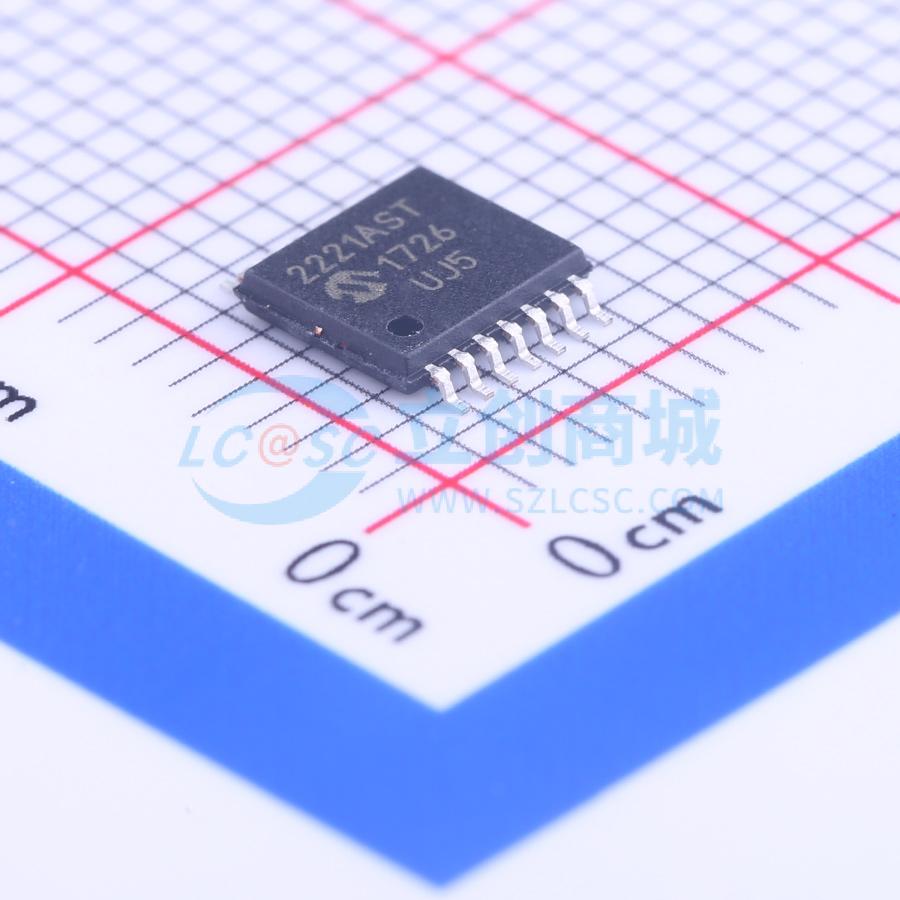

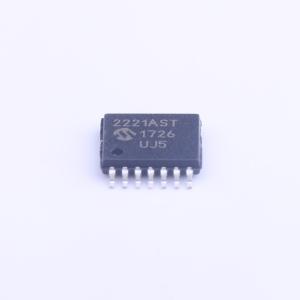

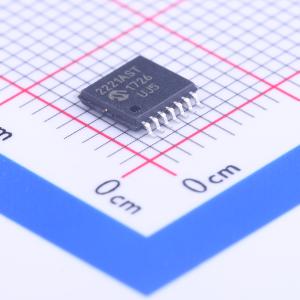

MCP2221A-I/ST

USB 2.0至I²C/UART协议转换器带GPIO

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: USB 2.0到I²C/UART协议转换器，带有GPIO。最大支持波特率460800bps。
品牌名称: MICROCHIP(美国微芯)
商品型号: MCP2221A-I/ST
商品编号: C130462
商品封装: TSSOP-14
包装方式: 管装
商品毛重: 0.249克(g)

商品概述

MCP2221A是一款USB转UART串行转换器，可让具备UART和/或I²C接口的应用实现USB连接。该器件集成了USB端接电阻和USB操作所需的振荡器，减少了外部元件。MCP2221A有四个通用引脚，可实现多种功能（包括GPIO、USBCFG、SSPND、时钟输出、ADC、DAC和中断检测器）。

商品特性

通用串行总线（USB）
- 支持全速USB（12 Mbps）
- 实现USB协议复合设备：用于USB转UART转换的通信设备类（CDC）；用于I²C设备控制和配置的人机接口设备（HID）
- 448字节缓冲区，可处理任何支持的UART波特率下的数据吞吐量：64字节发送 - 384字节接收
- 用于I²C通信和控制的人机接口设备（HID）：64字节缓冲区，可处理任何I²C波特率下的数据吞吐量
- 完全可配置的VID和PID分配以及字符串描述符
- 总线供电或自供电
- 符合USB 2.0标准：TID# 40001594
USB驱动程序和软件支持
- 在以下Windows操作系统上，使用虚拟串口（VCP）的标准驱动程序，枚举为复合USB设备（CDC和HID）：XP（SP3）、Vista、7、8、8.1和10
- 用于建立自定义启动配置的配置实用程序
- I²C/SMBus终端
- Windows DLL
CDC和通用异步收发传输器（UART）选项
- 用于USB转UART选项的通信设备类（CDC）
- 响应SET LINE CODING命令，动态更改波特率
- 支持波特率：300 - 460800
- 仅UART Tx和Rx引脚
I²C/SMBus
- 该器件作为I²C主机运行。I²C总线上的读写数据通过USB接口传输。
- I²C主机：最高400 kHz时钟速率 - 支持7位或10位可寻址设备；通过PC主机库支持10位可寻址设备支持最长65,535字节的块读写
- SMBus主机：支持所有SMBus传输 - SMBus功能通过芯片和支持库处理的组合实现 - 最高400 kHz时钟速率
通用输入/输出（GPIO）引脚
- 四个通用输入/输出引脚
- 所有通用引脚均可分配给其他功能
其他功能
- UART活动LED输出（UTX和URx）
- SSPND输出引脚
- USBCFG输出引脚（指示枚举何时完成）
- 三个ADC输入
- 一个具有两种可能输出选项的DAC
- 时钟参考输出：12 MHz或其他可配置值
- 外部中断边沿检测
其他
- 工作电压：3.0至5.5V
- 静电放电（ESD）保护：>4 KV人体模型（HBM）
- 工业（I）工作温度：-40℃至+85℃
- 通过汽车AEC-Q100认证

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(96个/管，最小起订量 1 个)

个

起订量：1 个96个/管

总价金额：

￥ 0.00

近期成交31单

	属性	参数值
	商品目录	USB转换芯片
	应用功能	USB转I2C；USB转UART

	属性	参数值
	USB协议版本	-
	工作电压	3V~5.5V
