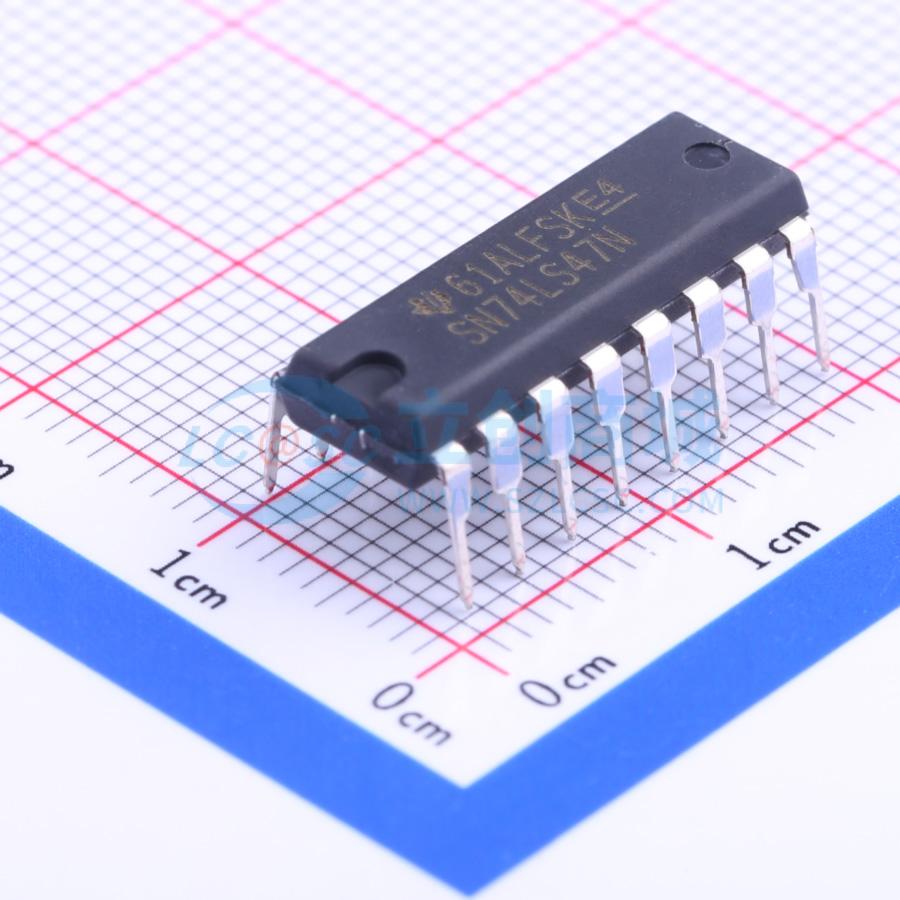

温馨提醒：图片仅供参考，商品以实物为准
SN74LS47N
内部上拉消除对外部电阻的需求 灯测试功能 前导/后置零抑制
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SN74LS47 BCD 到 7 段解码器/驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LS47N
- 商品编号
- C129379
- 商品封装
- DIP-16
- 包装方式
- 管装
- 商品毛重
- 1.84克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数码管驱动 | |
| 工作电压 | 4.75V~5.25V | |
| 段驱动电流 | 24mA |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | 0℃~+70℃ | |
| 耗散功率(Pd) | 35mW |
商品概述
'46A、'47A 和 'LS47 具有低电平有效输出，设计用于直接驱动共阳极 LED 或白炽灯指示器。'48、'LS48 和 'LS49 具有高电平有效输出，用于驱动灯缓冲器或共阴极 LED。除 'LS49 外，所有电路均具备全纹波消隐输入/输出控制和灯测试输入。'LS49 电路集成了直接消隐输入。 所有类型（包括 '49 和 'LS49）均包含一个优先消隐输入 (BI)，可通过脉冲控制灯的亮度或禁止输出。输入和输出与 TTL 逻辑输出完全兼容。 SN54246/SN74246 和 '247 以及 SN54LS247/SN74LS247 和 'LS248 构成了 E 系列及带后缀的型号，旨在为设计师提供两种指示器字体的选择。
