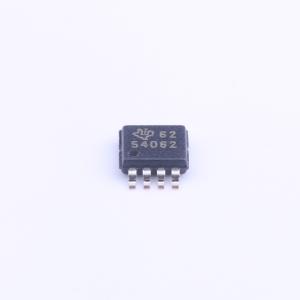

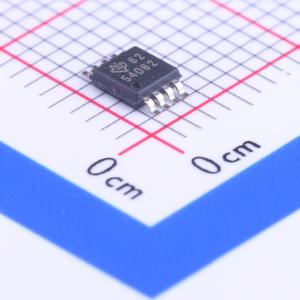

TPS54062DGKR
4.7V至60V输入、50mA输出同步降压转换器
SMT扩展库PCB免费打样
- 描述
- TPS54062是一款60V输入、50mA输出的同步降压转换器,具有集成的高侧和低侧MOSFET。采用峰值电流模式控制,非开关状态下的静态电流为89μA。支持100kHz至400kHz可调开关频率,可与外部时钟同步。具有内部软启动和过压保护功能。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS54062DGKR
- 商品编号
- C129374
- 商品封装
- VSSOP-8-3mm
- 包装方式
- 编带
- 商品毛重
- 0.205克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.7V~60V | |
| 输出电压 | 800mV~58V | |
| 输出电流 | 50mA | |
| 开关频率 | 400kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 89uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
TPS54062器件是一款60V、50mA的同步降压转换器，集成了高端和低端MOSFET。电流模式控制提供了简单的外部补偿和灵活的元件选择。非开关状态下的电源电流为89μA。使用使能引脚，关断状态下的电源电流可降至1.7μA。 欠压锁定内部设定为4.5V，但可通过精确的使能引脚阈值提高该值。输出电压的启动斜坡由内部软启动时间控制。 可调的开关频率范围可优化效率和外部元件尺寸。频率折返和热关断功能可在过载情况下保护器件。
商品特性
- 集成高端和低端MOSFET
- 峰值电流模式控制
- 二极管仿真以提高轻载效率
- 89μA（典型值）工作静态电流
- 100kHz至400kHz可调开关频率
- 可与外部时钟同步
- 内部软启动
- 0.8V ±2%电压基准
- 使用陶瓷输出电容或低成本铝电解电容时稳定
- 逐周期电流限制、热保护和频率折返保护
- MSOP-8和3mm x 3mm VSON-8封装
应用领域
- 低功耗待机或偏置电压电源
- 4 - 20mA电流环供电传感器
- 工业过程控制、计量和安全系统
- 高压线性稳压器替代方案
