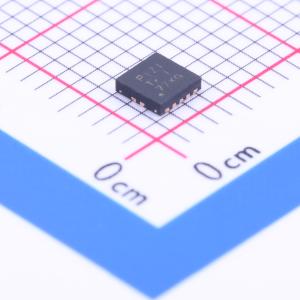

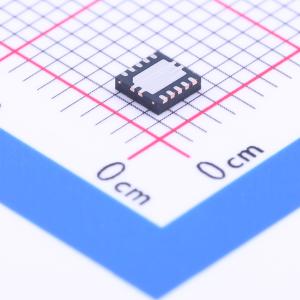

温馨提醒：图片仅供参考，商品以实物为准

TPS51218DSCR

高性能单通道同步降压控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS51218是一款高性能、单通道、同步降压控制器,适用于笔记本电脑和其他数字消费产品的电源系统。它具有宽输入电压范围（3V至28V）、宽输出负载范围（0至20A+）和内置0.5%精度0.7V参考电压。该控制器采用自适应导通时间D-CAP模式控制架构,支持快速负载响应和高效率。
品牌名称: TI(德州仪器)
商品型号: TPS51218DSCR
商品编号: C129763
商品封装: WSON-10-EP(3x3)
包装方式: 编带
商品毛重: 0.022克(g)

商品参数

商品概述

TPS51218是一款小型单降压控制器，具有自适应导通时间D-CAP模式。适用于低输出电压、高电流的PC系统电源轨以及数字消费产品中的类似负载点(POL)电源。小巧的封装和最少的引脚数量节省了PCB上的空间，而专用的EN引脚和预设频率选择则减少了新设计所需的设计工作量。轻负载条件下的跳频模式、强大的栅极驱动器以及低侧FET（(R_{DS(on)})）电流检测支持在宽负载范围内实现低损耗和高效率。转换输入电压，即高侧FET的漏极电压范围为3 V至28 V，输出电压范围为0.7 V至2.6 V。需要外部5 V供电。TPS51218采用10引脚SON封装，工作温度范围为-40℃至85℃。

应用领域

笔记本电脑
输入输出电源
系统电源供应器

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~28V
	输出电压	700mV~2.6V
	输出电流	20A
	开关频率	290kHz；340kHz；380kHz；430kHz
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	320uA
	开关管(内置/外置)	外置
	输出类型	可调
