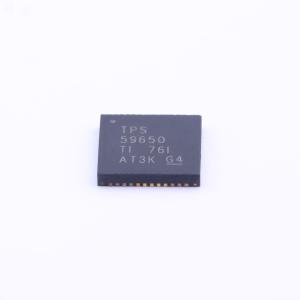

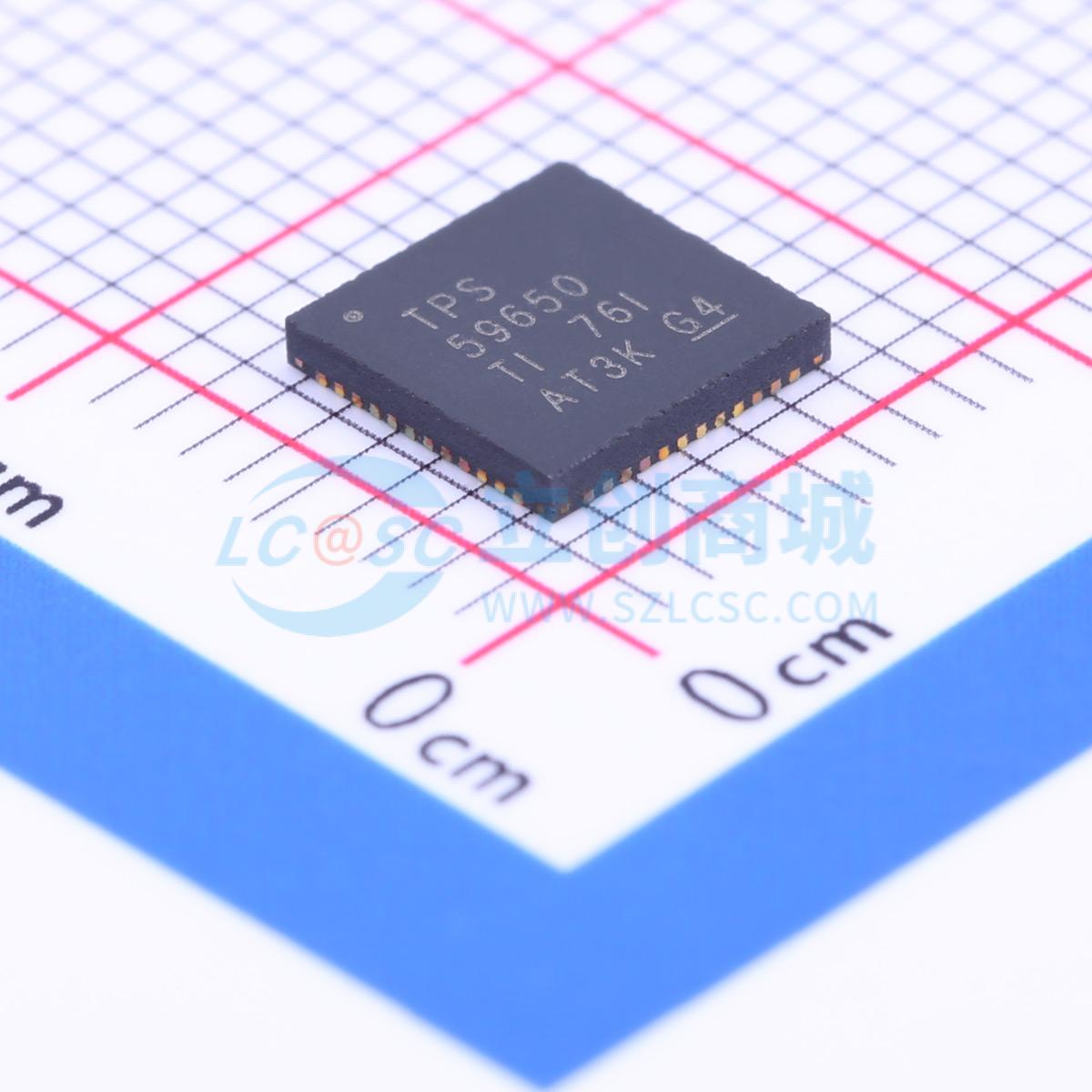

TPS59650RSLR

TPS51650和TPS59650是双通道、完全符合SVID标准的IMVP - 7降压控制器，集成了两个栅极驱动器。先进的控制特性，如支持重叠脉冲的D - CAP+架构（欠压降低，USR）和过压降低（OSR），可提供快速瞬态响应、最低输出电容和高效率。所有这些控制器还支持轻载时的单相运行。IMVP - 7的全套输入/输出功能都集成在控制器中，包括双PGOOD信号、ALERT和VR_HOT。对VCORE压摆率和电压定位的可调控制完善了IMVP - 7的特性。此外，控制器的CPU通道包含两个大电流FET栅极驱动器，用于驱动高端和低端N沟道FET，具有极高的速度和低开关损耗。TPS51601驱动器用于CPU的第三相和GPU通道的两相。 这些控制器采用节省空间、散热增强的48引脚QFN封装，工作温度范围为 - 10℃至105℃。

• 符合英特尔IMVP - 7串行VID（SVID）标准
• 支持CPU和GPU输出
• CPU通道支持单相、两相或三相
• GPU通道支持单相或两相
• 完整的IMVP - 7移动特性集，包括数字电流监测器
• 8位DAC，输出范围为0.250 V至1.52 V
• 轻载和重载时效率优化
• VCORE过压降低（OSR）
• VCORE欠压降低（USR）
• 精确、可调的电压定位
• 每个通道（CPU/GPU）有8种独立的频率选择
• 正在申请专利的自动平衡相位平衡功能
• 可选的8级电流限制
• 3 V至28 V的转换电压范围
• 两个集成的快速FET驱动器，集成升压FET
• 可选地址（仅TPS59650）

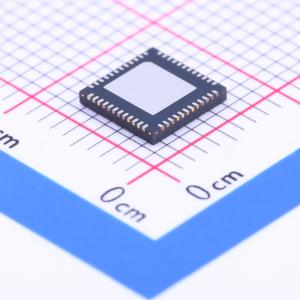

• 小型6x6、48引脚、QFN、PowerPAD封装

• 适用于适配器、电池、NVDC或3 V、5 V和12 V电源轨的IMVP - 7 VCORE应用
