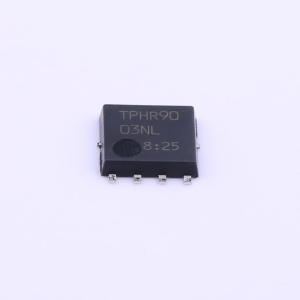

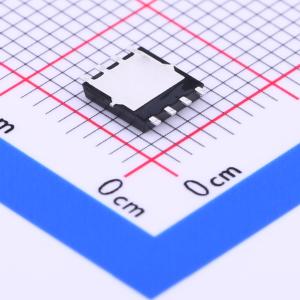

温馨提醒：图片仅供参考，商品以实物为准
TPHR9003NL,L1Q
1个N沟道 耐压:30V 电流:60A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- N沟道
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TPHR9003NL,L1Q
- 商品编号
- C129784
- 商品封装
- DSOP-8-EP-5.0mm
- 包装方式
- 编带
- 商品毛重
- 0.168克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 60A | |
| 导通电阻(RDS(on)) | 1.4mΩ@4.5V,30A | |
| 耗散功率(Pd) | 78W | |
| 阈值电压(Vgs(th)) | 2.3V@1.0mA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 74nC@10V | |
| 输入电容(Ciss) | 6.9nF | |
| 反向传输电容(Crss) | 270pF | |
| 工作温度 | - | |
| 类型 | - | |
| 输出电容(Coss) | - |
商品特性
- 高速开关
- 小栅极电荷：QSW = 16 nC（典型值）
- 低漏源导通电阻：RDS(ON) = 1.1 mΩ（典型值）（VGS = 4.5 V）
- 低漏电流：IDSS = 10 μA（最大值）（VDS = 30 V）
- 增强型：Vth = 1.3 至 2.3 V（VDS = 10 V，ID = 1.0 mA）
应用领域
- 开关稳压器
- DC-DC 转换器
