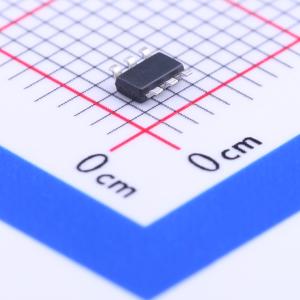

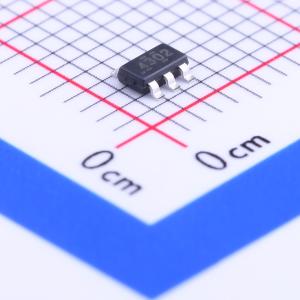

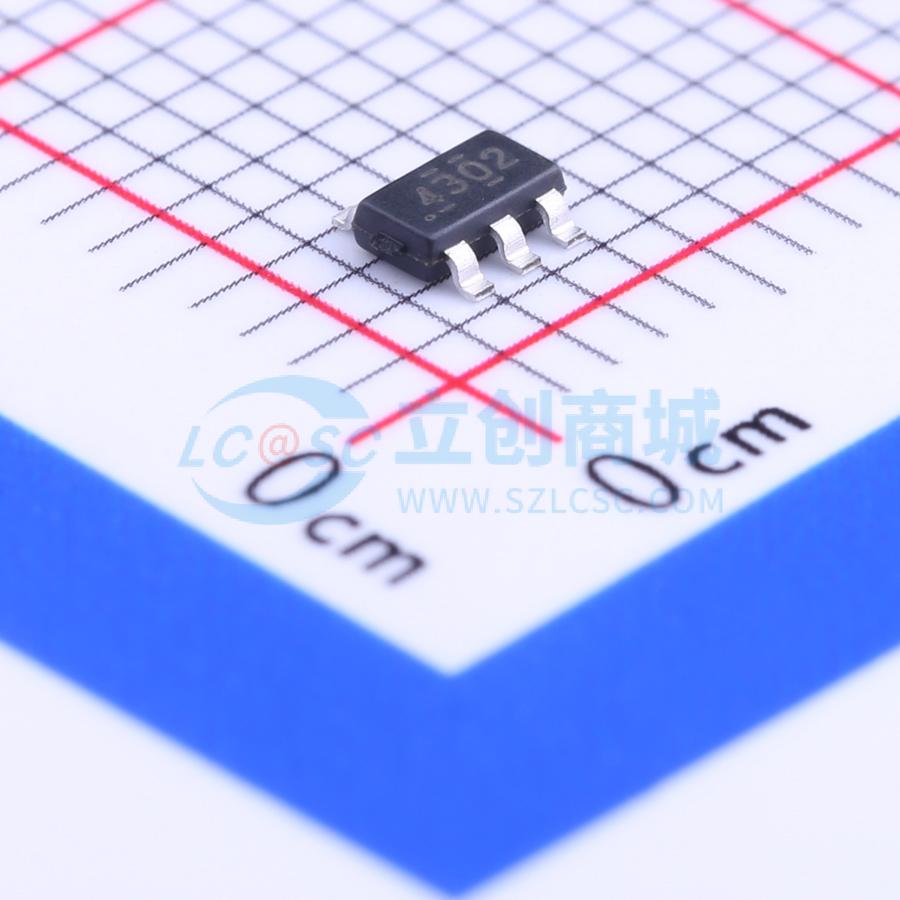

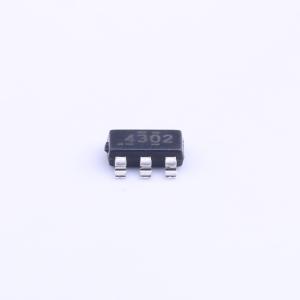

温馨提醒：图片仅供参考，商品以实物为准
TPS54302DDCT
4.5V至28V输入，3A输出，低EMI同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS54302是一款4.5V至28V输入电压范围的3A输出同步降压转换器,内置85mΩ和40mΩ的MOSFET,具有固定的400kHz开关频率,低EMI特性,以及5ms内部软启动时间。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS54302DDCT
- 商品编号
- C129370
- 商品封装
- TSOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.036克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~28V | |
| 输出电压 | 596mV~28V | |
| 输出电流 | 3A | |
| 开关频率 | 400kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 45uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
TPS54302 是一款输入电压范围为4.5V至28V、输出电流为3A的同步降压转换器。集成了两个开关FET、内部环路补偿和5毫秒内部软启动，以减少元件数量。通过集成MOSFET并采用SOT23封装，TPS54302实现了高功率密度，并在PCB上提供了较小的占位面积。先进的Eco模式实现可最大化轻负载效率并减少功率损耗。TPS54302引入了频率扩展频谱操作以降低电磁干扰（EMI）。逐周期电流限制功能同时作用于高端MOSFET，在过载条件下保护转换器，并通过低端MOSFET的续流电流限制功能防止电流失控。如果过流状况持续时间超过预设时间，则会触发打嗝模式保护。
商品特性
- 4.5V至28V宽输入电压范围
- 集成85毫欧和40毫欧MOSFET，支持3A连续输出电流
- 低至2微安关断电流，45微安静态电流
- 内部5毫秒软启动
- 固定400kHz开关频率
- 频率扩展频谱以减少电磁干扰
- 先进的Eco-mode脉冲跳过峰值电流模式控制
- 内部环路补偿
- 两个MOSFET均具有打嗝模式保护的过流保护
- 过压保护
- 热关断
- SOT-23（6）封装
应用领域
- 12V, 24V 分布式电源总线供电
- 工业应用
- 白色家电
- 消费者应用
- 音频
- 机顶盒, 数字电视打印机
