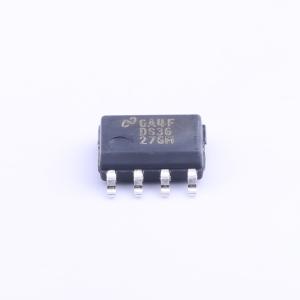

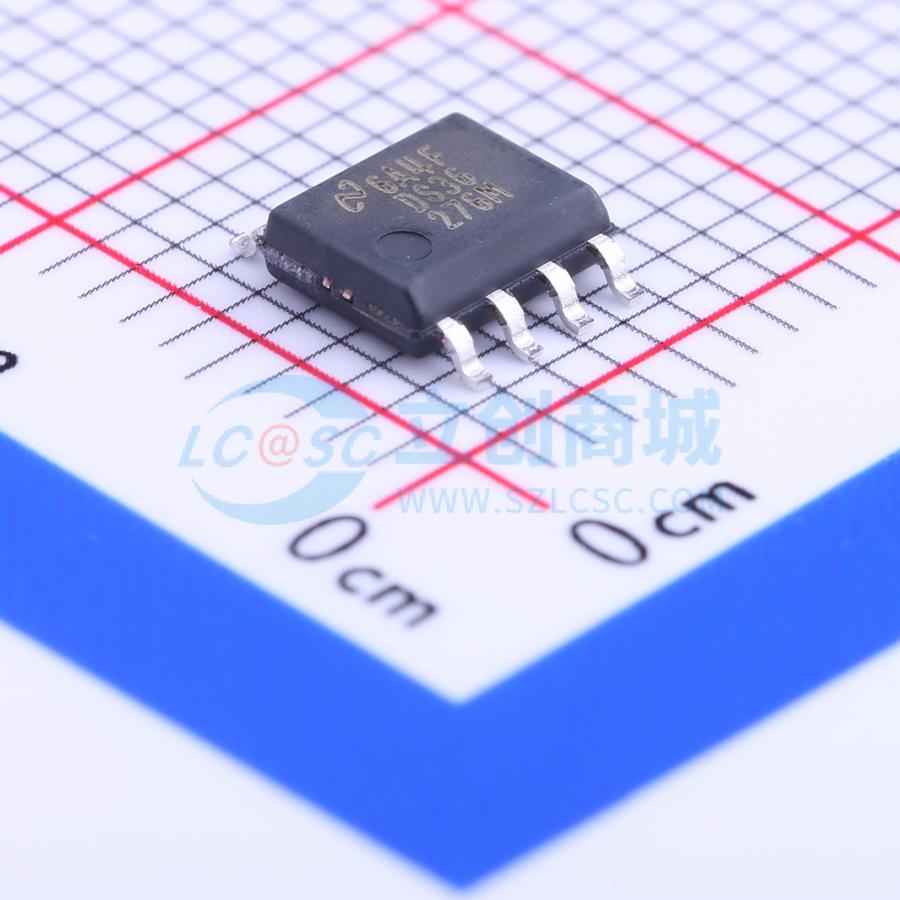

DS36276MX/NOPB
DS36276 多点收发器
- 描述
- 适用于双向差分总线的多点收发器，兼容TIA/EIA-485 (RS-485) 和 TIA/EIA-422-A (RS-422-A)，具有FAILSAFE接收器功能。
- 品牌名称
- TI(德州仪器)
- 商品型号
- DS36276MX/NOPB
- 商品编号
- C129358
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.175克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4.75V~5.25V | |
| 工作温度 | 0℃~+70℃ | |
| 通讯模式 | 半双工 | |
| 功能特性 | Tx/Rx启用；失效保护；使能关断 |
商品概述
DS36276 故障安全型多节点收发器，设计用于双向差分总线。它与现有TIA/EIA-485收发器兼容，提供标准收发器不支持的额外功能。故障安全特性可保证当接口处于浮空总线、空闲总线（无有源驱动器）和线路故障（开路或短路）条件时，接收器输出处于已知状态。当输入处于开路输入、端接输入(50Ω)和短路输入条件时，接收器输出为高电平。当收发器与UART等异步控制器配合使用时，故障安全是一个非常值得拥有的特性。
商品特性
- 故障安全接收器，开路输入、端接输入、短路输入条件下RO为高电平
- 兼容常用接口标准:TIA/EIA-485 (RS-485)、TIA/EIA-422-A (RS-422-A)、CCITT Recommendation V.11
- 双向收发器
- 设计用于多节点传输
- 独立的驱动器输入、驱动器使能、接收器使能和接收器输出，实现最大灵活性
- 宽总线共模范围
- 提供SOIC封装
应用领域
- 双向差分总线
- 多节点传输系统
- 搭配UART等异步控制器使用
