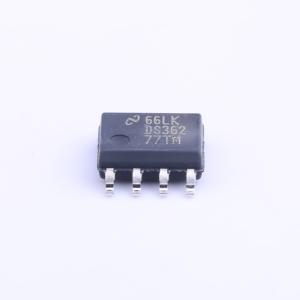

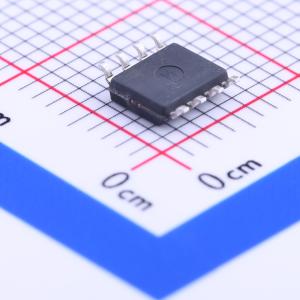

DS36277TMX/NOPB
DS36277 主导模式多点收发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- DS36277 是一款主导模式多点收发器，设计用于双向差分总线接口。适用于 SAE J1708 接口标准。
- 品牌名称
- TI(德州仪器)
- 商品型号
- DS36277TMX/NOPB
- 商品编号
- C129357
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 4.75V~5.25V |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | 39mA | |
| 通讯模式 | 半双工 | |
| 功能特性 | 失效保护 |
商品概述
DS36277优势模式多点收发器，设计用于双向差分总线，适合采用SAE J1708电气标准的接口。该器件与标准TIA/EIA-485收发器类似，但使能方案不同，驱动器输入通常外部接低电平，仅提供激活低电平或禁用关闭两种状态，驱动器激活时优势模式为低电平，驱动器禁用时总线被外部偏置电阻上拉为高电平。接收器具备故障安全功能，可在接口处于浮空线路、空闲线路无激活驱动器以及线路故障开路或短路状态时确保输出状态已知，配合异步控制器如UART使用时故障安全是非常实用的功能。该器件内置有限的ESD保护，存储或操作过程中需采取措施防止MOS栅极发生静电损坏，提供PDIP和SOIC封装可选。
商品特性
- 接收器具备故障安全功能，开路输入、端接输入、短路输入状态下输出为高电平
- 为双向收发器，适配多点传输场景
- 总线共模范围宽，范围为-7V~+12V
- 兼容多种通用接口标准，包括TIA/EIA-485、TIA/EIA-422-A、CCITT V.11
- 内置有限ESD保护
- 提供PDIP和SOIC两种封装形式
应用领域
- SAE J1708接口
- 双向差分总线多点传输系统
- 搭配UART等异步控制器使用
