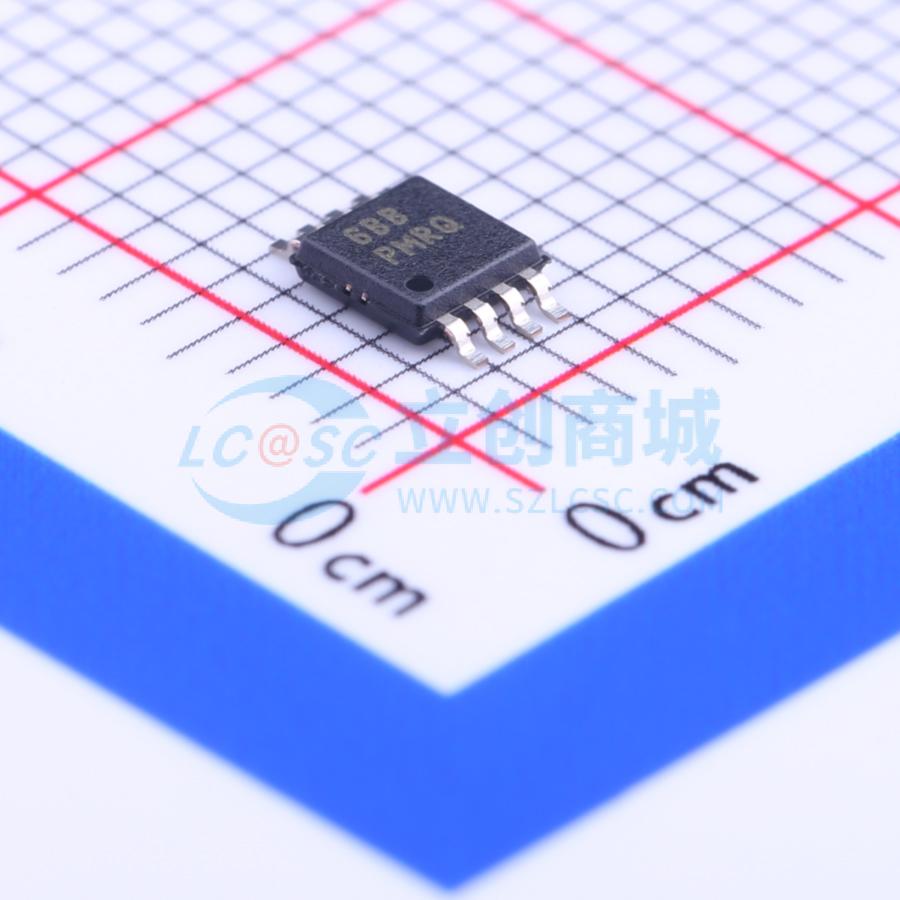

温馨提醒：图片仅供参考，商品以实物为准

TPS79801QDGNRQ1

具有反向电流保护功能的汽车类 50mA、电池供电运行 (50V)、低压降稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS798-Q1 50mA、3V 至 50V、微功耗、低压降线性稳压器
品牌名称: TI(德州仪器)
商品型号: TPS79801QDGNRQ1
商品编号: C129345
商品封装: MSOP-8-EP
包装方式: 编带
商品毛重: 0.205克(g)

商品参数

商品概述

TPS798xx-Q1 是 50V 高压微功耗低压差 (LDO) 线性稳压器系列的首款器件。该器件能够提供 50mA 的输出电流，压差仅为 300mV。它专为低静态电流高压 (50V) 应用而设计，工作电流为 40μA，关断电流为 1μA，这使得 TPS798xx-Q1 成为电池供电或高压系统的理想选择。在压差状态下，静态电流也能得到很好的控制。

TPS798xx-Q1 的其他特性包括能够使用低等效串联电阻 (ESR) 陶瓷输出电容工作。该器件仅需在输出端使用 1μF 电容即可保持稳定；而大多数早期器件为了保持稳定需要 10μF 至 100μF 的钽电容。与其他稳压器不同，该器件使用小型陶瓷电容时无需额外增加 ESR。内部保护电路包括输入电池反接保护、输出电流反向保护、限流和热保护，可在各种故障条件下保护器件。

该器件提供 5V 固定输出电压 (TPS79850) 版本，以及参考电压为 1.275V 的可调输出电压版本 (TPS79801)。TPS798xx-Q1 稳压器采用 8 引脚 MSOPPowerPAD (DGN) 封装，带有外露焊盘，可增强热管理能力。

商品特性

符合汽车应用标准
宽输入电压范围：3V 至 50V
低静态电流：40μA（典型值）
低压差：300mV（典型值）
输出电流：50mA
无需输入保护二极管
输出电压可在 1.275V 至 28V 之间调节
关断时静态电流为 1μA
使用 1μF 输出电容即可保持稳定
使用铝电容、钽电容或陶瓷电容均可保持稳定
输入电池反接保护
输出电流反向保护
热保护
采用 8 引脚 MSOP-PowerPAD 集成电路封装

应用领域

低电流、高压稳压器
电池供电系统用稳压器
电信
汽车

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	50V
	输出电压	1.275V~28V
	输出电流	50mA
	电源纹波抑制比(PSRR)	65dB@(1kHz)
	压差	300mV@(50mA)

	属性	参数值
	静态电流(Iq)	40uA
	噪声	100uVrms
	特性	过流保护；带使能；过热保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
