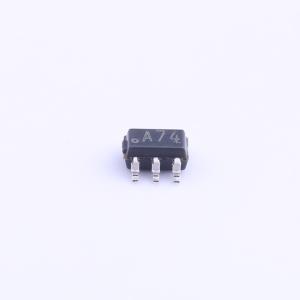

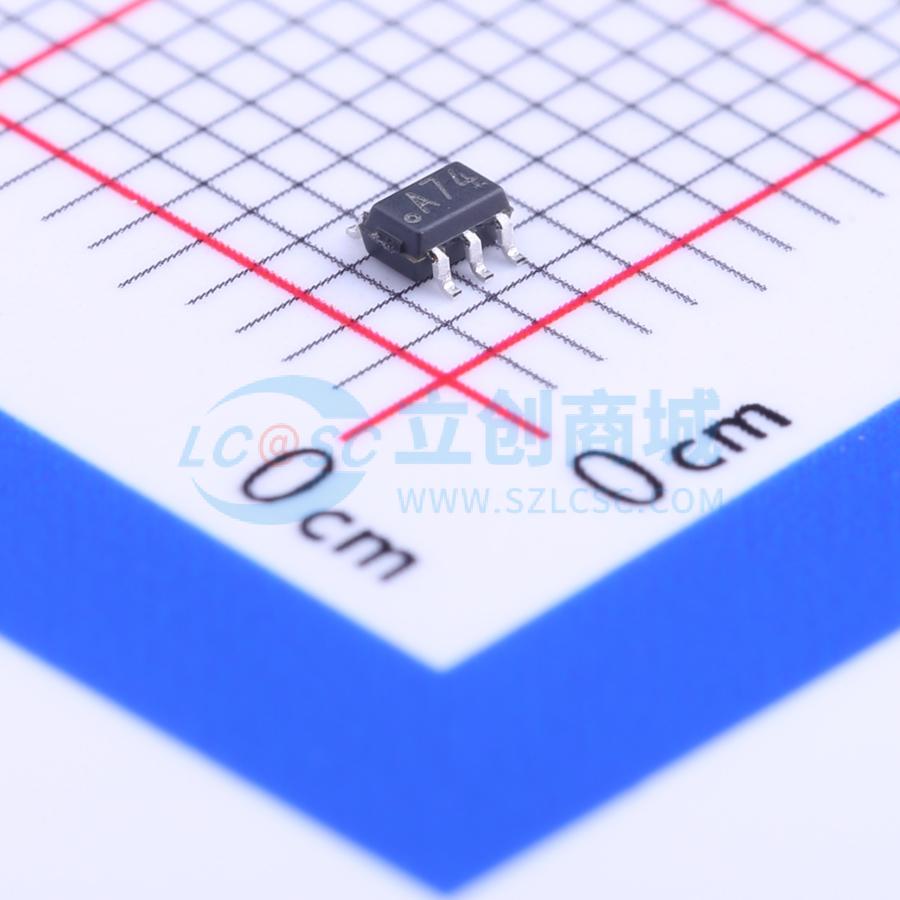

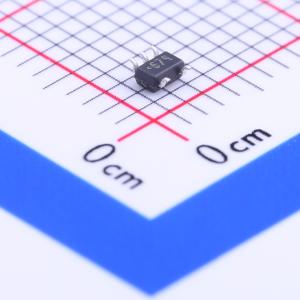

温馨提醒：图片仅供参考，商品以实物为准
LMV931MGX/NOPB
单通道、双通道、四通道1.8V轨到轨输入输出运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LMV931-N 单路、5.5V、1.5MHz、65mA 输出电流、RRIO 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LMV931MGX/NOPB
- 商品编号
- C129343
- 商品封装
- SC-70-5
- 包装方式
- 编带
- 商品毛重
- 0.052克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 1.4MHz | |
| 输入失调电压(Vos) | 1mV | |
| 输入失调电压温漂(Vos TC) | 5.5uV/℃ | |
| 压摆率(SR) | 350V/ms | |
| 输入偏置电流(Ib) | 15nA | |
| 输入失调电流(Ios) | 13nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 60nV/√Hz@10kHz | |
| 共模抑制比(CMRR) | 78dB | |
| 静态电流(Iq) | 103uA | |
| 输出电流 | 8mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 1.8V~5.5V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | - |
商品概述
LMV93x-N系列包含单路LMV931-N、双路LMV932-N、四路LMV934-N，属于低电压、低功耗运算放大器，工作电源电压范围为1.8V~5.5V，具备轨到轨输入输出能力。输入共模电压可超出电源电压200mV，可实现超出电源电压范围的增强功能；空载时输出可轨到轨摆动，1.8V电源、带600Ω负载时输出摆幅距离轨极在105mV以内。器件针对1.8V工作进行优化，适合电池供电系统；在1.8V电源下可实现1.4MHz增益带宽积，电源电流极低，可驱动600Ω负载以及最高1000pF容性负载，振铃极小，直流增益为101dB，适合低频应用。器件提供多种小尺寸封装，适合面积受限的印刷电路板和便携式电子产品。
商品特性
- 在1.8V、2.7V和5V电源下均有规范参数
- 输出摆幅：带600Ω负载时距离轨极80mV，带2kΩ负载时距离轨极30mV
- 输入共模电压可超出电源轨极200mV
- 单通道电源电流为100μA
- 增益带宽积为1.4MHz
- 最大输入失调电压为4mV
- 提供超小尺寸封装
- 工作温度范围为-40℃~+125℃
- 可驱动600Ω电阻负载以及最高1000pF容性负载，振铃极小
- 直流增益达101dB
- 多种封装可选：单路采用5引脚SC70和SOT-23封装，双路采用8引脚VSSOP和SOIC封装，四路采用14引脚TSSOP和SOIC封装
应用领域
- 手机
- 平板
- 可穿戴设备
- 健康监测
- 便携式及电池供电电子设备
- 电池监测
- 高侧电流检测放大器
