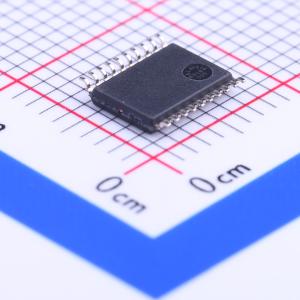

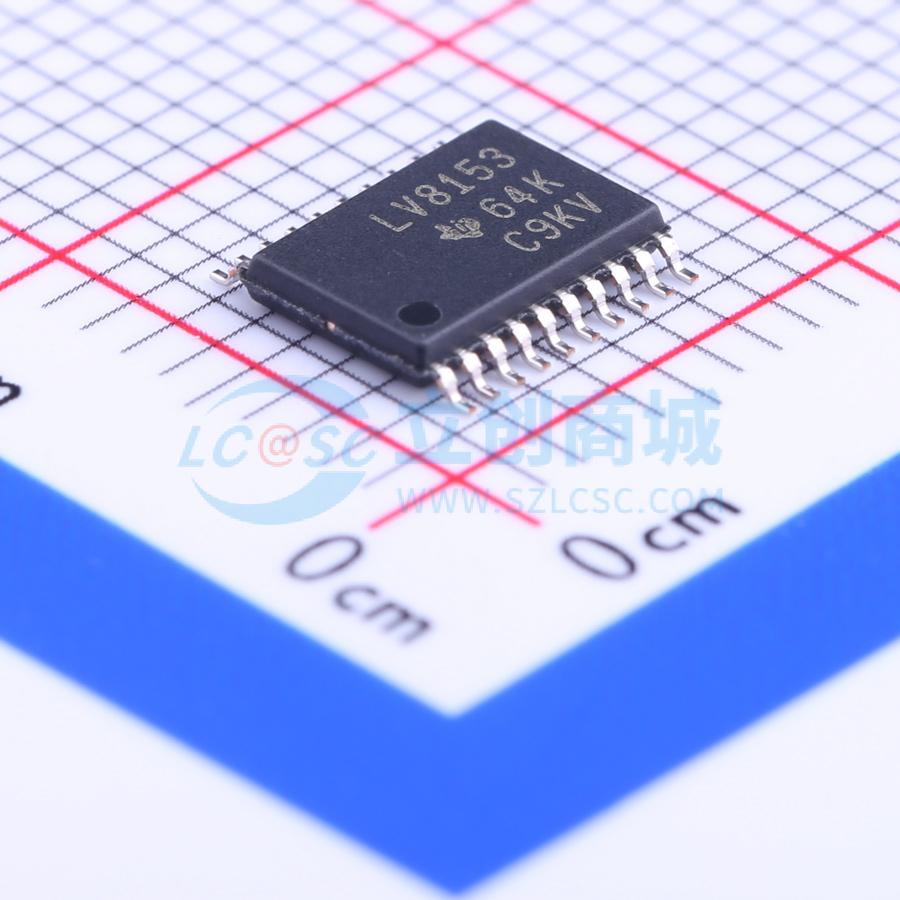

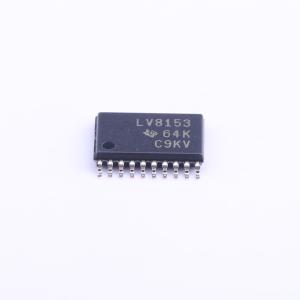

SN74LV8153PWR
串并接口
- 描述
- SN74LV8153 串行转并行接口
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LV8153PWR
- 商品编号
- C129341
- 商品封装
- TSSOP-20
- 包装方式
- 编带
- 商品毛重
- 0.25克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 移位寄存器 | |
| 功能 | 串行至并行 | |
| 工作电压 | 3V~5.5V | |
| 时钟频率(fc) | - | |
| 元件数 | - | |
| 输出类型 | 推挽式 | |
| 系列 | 74LV | |
| 耗散功率(Pd) | - |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟(tpd) | 150ns@5V,50pF | |
| 输出电流 | 40mA | |
| 分辨率(位) | 8 | |
| 输入类型 | 施密特触发器 | |
| 灌电流(IOL) | 40mA | |
| 拉电流(IOH) | 24mA | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 输出使能 |
商品概述
SN74LV8153是一款串行转并行数据转换器,可接收串行输入数据,输出8位并行数据。该器件带有自动数据速率检测功能,无需外接振荡器,有助于节省成本与电路板空间。OUTSEL引脚用于选择开漏输出或推挽输出模式,开漏选项适合需要高驱动电流的场景,SOUT为串行数据接收确认输出。为保证器件在上电或掉电过程中保持高阻抗状态,OE需通过上拉电阻接至VCC1,电阻的最小值由驱动器的灌流能力决定。开漏模式下输出为反相输出。串行数据传输格式为2位起始位-3位地址位-4位数据位-1位停止位,连续两个串行数据帧传输8位数据,第一帧传输数据低4位D0-D3,第二帧传输数据高4位D4-D7,连续帧的3位地址位必须与第一帧一致,否则数据会被丢弃;任意帧的两个起始位顺序必须为0在前1在后,否则无法正确检测数据速率;器件通过测量第一个起始位ST0下降沿到第二个起始位ST1上升沿的间隔,生成与内部时钟同步的数据流,内部时钟无法观测,D0为最低有效位,D7为最高有效位,数据流需按最低有效位在前的顺序传输。该器件的最大额定值(工作自由空气温度范围下)如下:VCC1电源电压范围为-0.5V~7V,VCC2电源电压范围为-0.5V~14.5V,输入电压范围为-0.5V~7V,高/低电平状态下SOUT输出电压范围为-0.5V~VCC1+0.5V,高阻/掉电状态下SOUT输出电压范围为-0.5V~7V,高/低电平状态下Y0-Y7输出电压范围为-0.5V~VCC2+0.5V,高阻/掉电状态下Y0-Y7输出电压范围为-0.5V~14.5V,输出钳位电流为-50mA,连续输出电流(VO在0至VCC之间)为25mA,开漏模式下OUTSEL为低电平、Y0-Y7为低电平时连续电流为60mA,N封装热阻为69℃/W,PW封装热阻为83℃/W,存储温度范围为-65℃~150℃;所有未使用的器件输入必须接至VCC或GND,以保证器件正常工作;传播延迟tpd依赖于数据脉冲宽度Pw,Y输出会在Pw的二分之一处后改变,数据正确接收后SOUT变为低电平,并保持低电平一个数据脉冲周期。
商品特性
- 支持单导线串行数据输入
- 兼容UART串行数据格式
- 通过A0、A1、A2的不同地址组合,最多允许8个器件共享同一总线,可扩展至64位并行输出
- 开漏模式下最高可提供40mA驱动电流,可驱动LED
- 输出可配置为开漏或推挽两种模式
- 内置振荡器和计数器,实现自动数据速率检测
- 输出电平以VCC2为基准,可配置范围为3V~12V
- 闭锁性能超过250mA,符合JESD 17标准
- ESD防护性能符合JESD 22标准,人体模型可达到2000V,充电器件模型可达到1000V
应用领域
- 需要高驱动电流的LED接口
- 串行转并行数据转换场景
