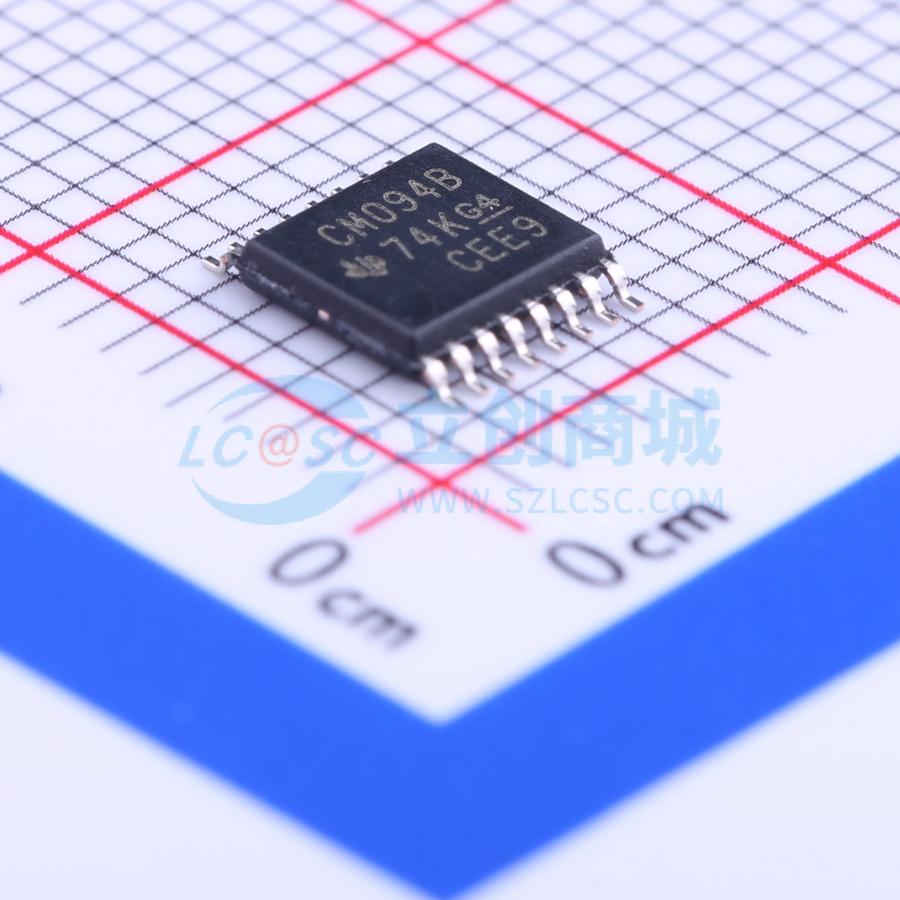

温馨提醒：图片仅供参考，商品以实物为准

CD4094BPWR

CMOS 8 级移位存储总线寄存器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: CD4094B CMOS 8 级移位存储总线寄存器
品牌名称: TI(德州仪器)
商品型号: CD4094BPWR
商品编号: C129938
商品封装: TSSOP-16
包装方式: 编带
商品毛重: 0.183克(g)

商品参数

商品概述

CD4094B是一款基于CMOS工艺的8级移位存储总线寄存器，为高压型，额定电压20V。该器件是8级串行移位寄存器，每个级都关联一个存储锁存器，用于将数据从串行输入选通到并行缓冲三态输出，并行输出可直接连接公共总线，数据在正时钟沿移位，当选通输入为高电平时，每个移位寄存器级的数据会传输到存储寄存器，当输出使能信号为高电平时，存储寄存器中的数据会出现在输出端。器件提供两个串行输出，可用于级联多个器件；QS串行输出端在正时钟沿输出数据，可满足时钟上升沿较快的级联系统高速操作需求；Q'S端在下一个负时钟沿输出相同的串行信息，可在时钟上升沿较慢时实现器件级联。该器件提供多种封装类型，包括16引脚密封双列直插陶瓷封装、16引脚双列直插塑料封装、16引脚小外形封装、16引脚薄缩减小外形封装。

商品特性

三态并行输出，可直接连接公共总线
分别提供与正、负时钟沿同步的独立串行输出，支持器件级联
中等速度操作，典型参数为10V时5MHz
具有标准化对称输出特性
20V条件下全部完成静态电流测试
全封装温度范围内，18V时最大输入电流为1μA；18V、25℃条件下最大输入电流为100nA
全封装温度范围内的噪声容限：VDD为5V时1V，VDD为10V时2V，VDD为15V时2.5V
支持5V、10V、15V参数额定值
符合B系列CMOS器件描述的标准要求
直流电源电压范围为-0.5V~+20V
所有输入的输入电压范围为-0.5V~VDD+0.5V
封装功耗：环境温度-55℃~+100℃时为500mW，环境温度+100℃~+125℃时按12mW/℃线性降额至200mW
全封装温度范围内，每个输出晶体管的器件功耗为100mW
工作温度范围为-55℃~+125℃
存储温度范围为-65℃~+150℃
焊接时，距离壳体1.59±0.79mm处的引线温度最高为+265℃，最长持续时间为10秒

应用领域

串行到并行数据转换
远程控制保持寄存器
双级移位、保持和总线应用

	属性	参数值
	商品目录	移位寄存器
	功能	串行至并行
	工作电压	3V~18V
	时钟频率(fc)	3MHz
	元件数	1
	输出类型	三态
	系列	4000B
	耗散功率(Pd)	500mW

	属性	参数值
	传播延迟(tpd)	95ns@15V,50pF
	输出电流	6.8mA
	分辨率(位)	8
	输入类型	-
	灌电流(IOL)	6.8mA
	拉电流(IOH)	6.8mA
	工作温度	-55℃~+125℃
	功能特性	输出使能
