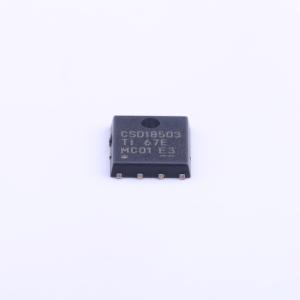

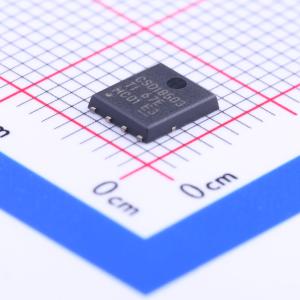

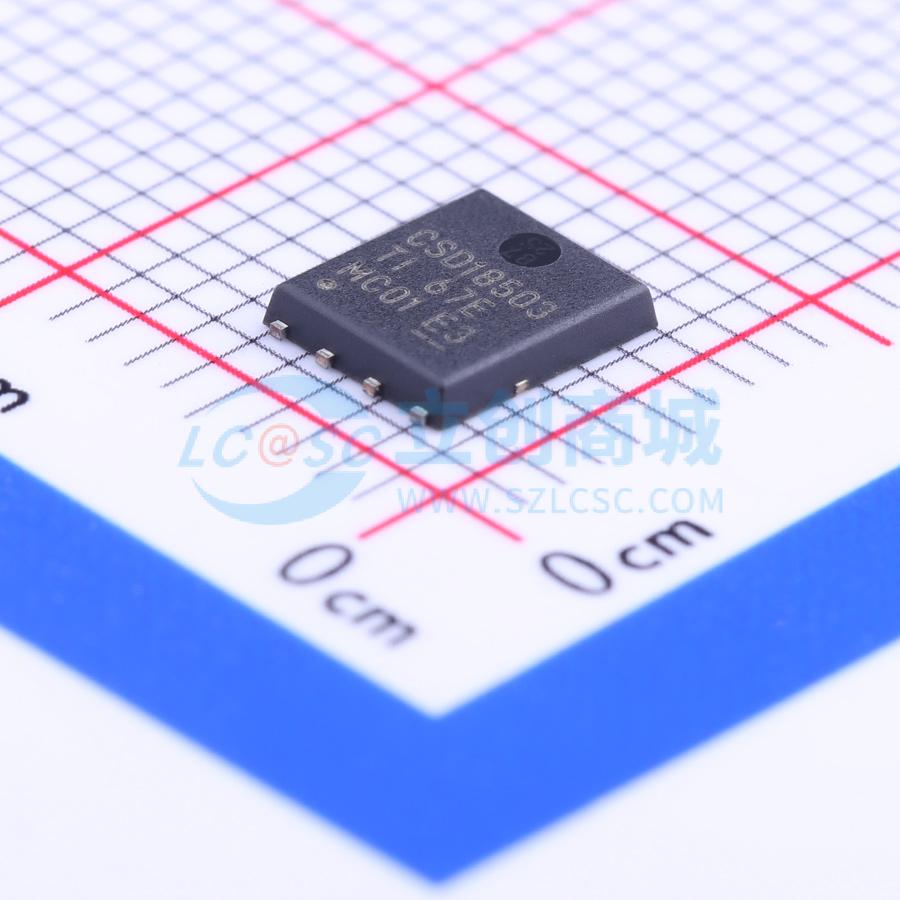

CSD18503Q5A
1个N沟道 耐压:40V 电流:19A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CSD18503Q5A 采用 5mm x 6mm SON 封装的单路、4.3mΩ、40V、N 沟道 NexFET™ 功率 MOSFET
- 品牌名称
- TI(德州仪器)
- 商品型号
- CSD18503Q5A
- 商品编号
- C129942
- 商品封装
- SON-8(5x6)
- 包装方式
- 编带
- 商品毛重
- 0.101克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 19A | |
| 导通电阻(RDS(on)) | 6.2mΩ@4.5V,22A | |
| 耗散功率(Pd) | 120W | |
| 阈值电压(Vgs(th)) | 2.3V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 27nC@10V | |
| 输入电容(Ciss) | 2.64nF | |
| 反向传输电容(Crss) | 612pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 510pF |
商品概述
这款 40V、3.4mΩ、5mm x 6mm SON NexFET功率MOSFET 被设计成在功率转换应用中最大限度地降低功率损耗。
商品特性
- 超低 Qg 和 Qgd
- 低热阻
- 雪崩额定值
- 逻辑电平
- 无铅引脚镀层
- 符合RoHS 标准
- 无卤素
- 小外形尺寸无引线(SON) 5mm x 6mm 塑料封装
应用领域
- 直流 - 直流转换次级侧同步整流
- 电池电机控制
