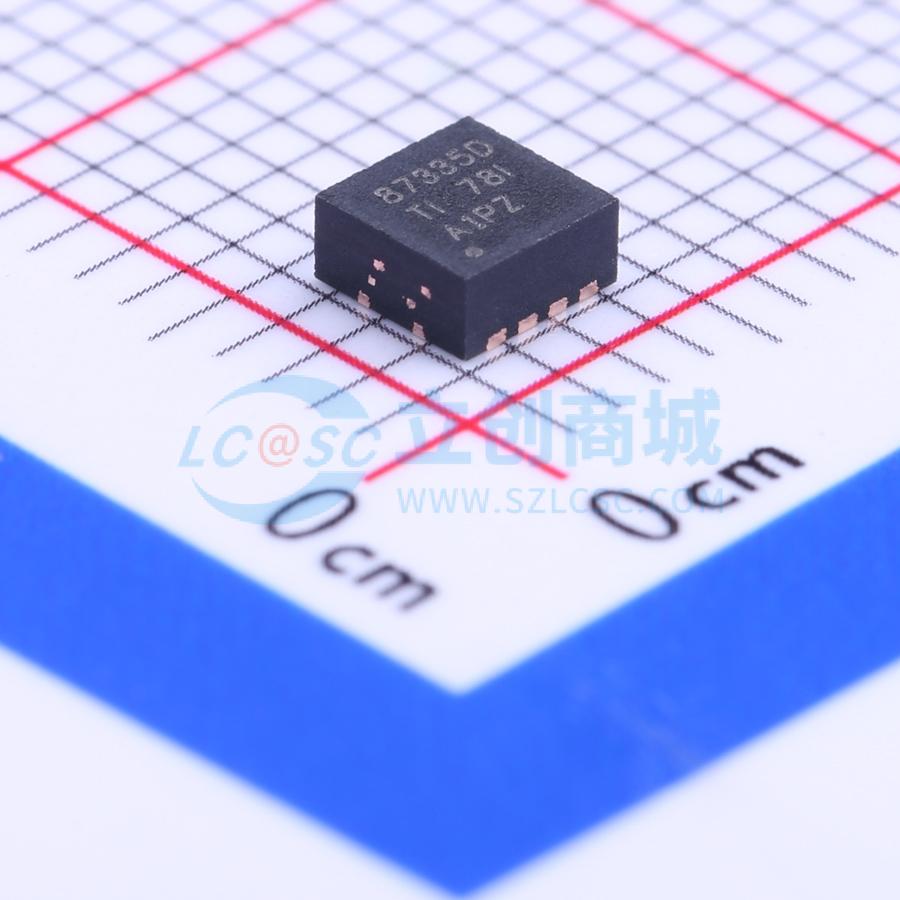

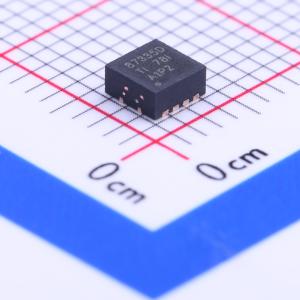

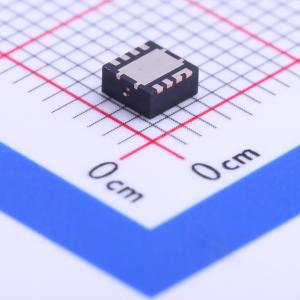

温馨提醒：图片仅供参考，商品以实物为准
CSD87335Q3D
2个N沟道 耐压:30V
- 描述
- CSD87335Q3D 采用 3mm x 3mm SON 封装的 25A、30V、N 沟道同步降压 NexFET™ 功率 MOSFET™电源块
- 品牌名称
- TI(德州仪器)
- 商品型号
- CSD87335Q3D
- 商品编号
- C129944
- 商品封装
- LSON-8(3.3x3.3)
- 包装方式
- 编带
- 商品毛重
- 0.34克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 2个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 25A | |
| 导通电阻(RDS(on)) | 6.7mΩ@5V,15A | |
| 耗散功率(Pd) | 6W | |
| 阈值电压(Vgs(th)) | 1.9V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 14nC@4.5V | |
| 输入电容(Ciss) | 2.1nF | |
| 反向传输电容(Crss) | 36pF | |
| 工作温度 | -55℃~+150℃ | |
| 配置 | 半桥 | |
| 类型 | - | |
| 输出电容(Coss) | 1.02nF |
商品概述
CSD87335Q3D电源块是面向同步降压应用的优化设计方案，能够以3.3mm × 3.3mm的小巧外形提供高电流、高效率以及高频率性能。该产品针对5V栅极驱动应用进行了优化，可提供一套灵活的解决方案，在与来自外部控制器/驱动器的任一5V栅极驱动配套使用时，均可提供高密度电源。
商品特性
- 半桥电源块
- VIN高达27V
- 15A电流时系统效率达93.5%
- 工作电流高达25A
- 高频工作（高达1.5MHz）
- 高密度3.3mm × 3.3mm小外形尺寸无引线 (SON)封装
- 针对5V栅极驱动进行了优化
- 低开关损耗
- 超低电感封装
- 符合RoHS标准
- 无卤素
- 无铅引脚镀层
应用领域
- 同步降压转换器
- 高频应用
- 高电流、低占空比应用
- 多相位同步降压转换器
- 负载点 (POL) 直流 - 直流转换器
- IMVP、VRM和VRD应用
