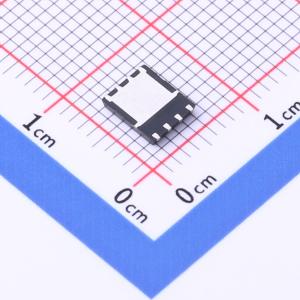

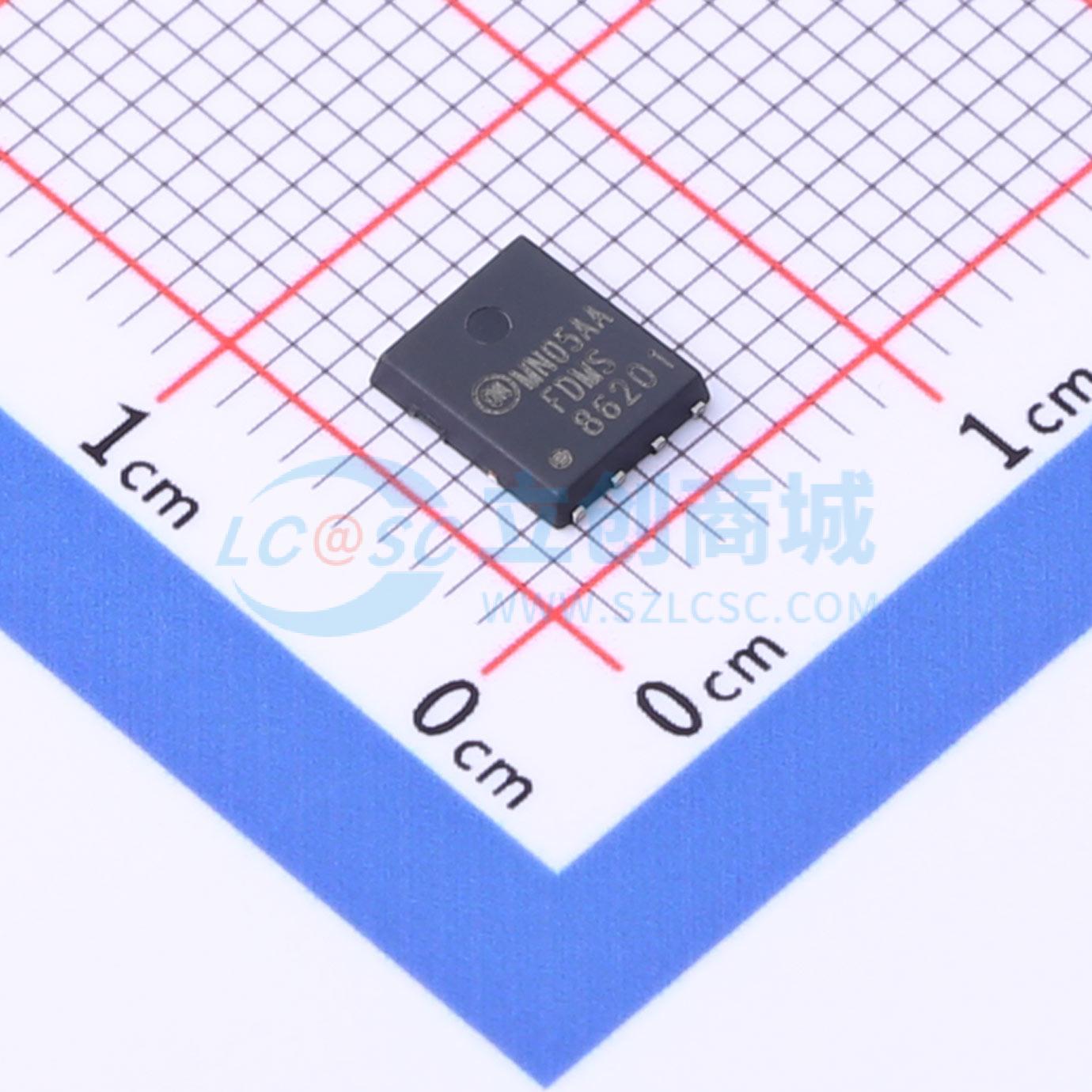

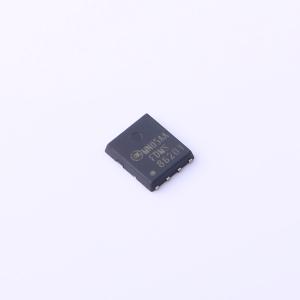

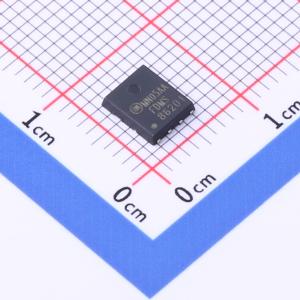

FDMS86201
耐压:120V 电流:49A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 此 N 沟道 MOSFET 是使用先进的 PowerTrench 工艺生产的，特别适用于最大程度降低导通电阻，同时保持出色的开关性能。
- 品牌名称
- onsemi(安森美)
- 商品型号
- FDMS86201
- 商品编号
- C891094
- 商品封装
- Power56-8
- 包装方式
- 编带
- 商品毛重
- 0.083克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | - | |
| 漏源电压(Vdss) | 120V | |
| 连续漏极电流(Id) | 49A | |
| 导通电阻(RDS(on)) | 11.5mΩ@10V,11.6A | |
| 耗散功率(Pd) | 104W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2V | |
| 栅极电荷量(Qg) | - | |
| 输入电容(Ciss) | 2.735nF@60V | |
| 反向传输电容(Crss) | 25pF@60V | |
| 工作温度 | -55℃~+150℃ |
商品概述
这款N沟道MOSFET采用安森美半导体（onsemi）先进的POWERTRENCH®工艺制造，该工艺经过特别优化，可在保持卓越开关性能的同时，最大程度降低导通电阻。
商品特性
- 在VGS = 10 V、ID = 13 A时，最大RDS(on) = 8 mΩ
- 在VGS = 6 V、ID = 9.5 A时，最大RDS(on) = 13.5 mΩ
- 采用先进的封装与芯片组合，实现低RDS(on)和高效率
- 采用MSL1坚固封装设计
- 经过100% UIL测试
- 经过100% Rg测试
- 这些器件为无铅产品，符合RoHS标准
应用领域
- DC-DC转换
