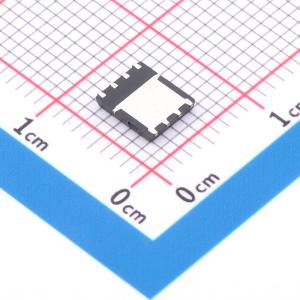

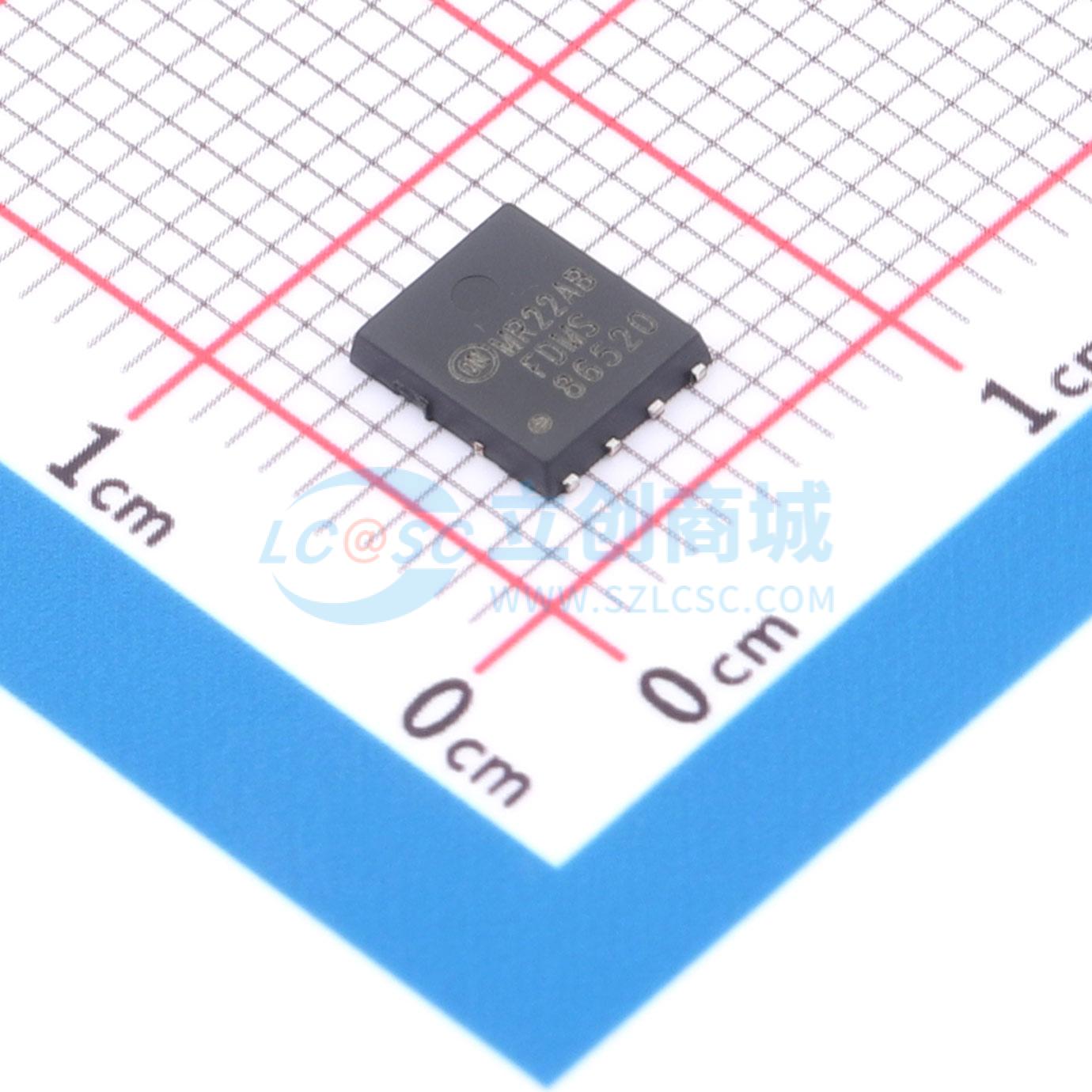

温馨提醒：图片仅供参考，商品以实物为准
FDMS86520
1个N沟道 耐压:60V 电流:42A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 此 N 沟道 MOSFET 专用于提高 DC/DC 转换器的总能效以及最大程度降低其开关节点噪声，可以使用同步开关 PWM 控制器，也可以使用传统开关 PWM 控制器。它经过了优化，可实现低门极电荷、低 RDS(ON)、快速开关和体二极管逆向恢复功能。
- 品牌名称
- onsemi(安森美)
- 商品型号
- FDMS86520
- 商品编号
- C891104
- 商品封装
- Power-56-8
- 包装方式
- 编带
- 商品毛重
- 0.171克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 42A | |
| 导通电阻(RDS(on)) | 6mΩ@10V | |
| 耗散功率(Pd) | 69W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 3.6V | |
| 栅极电荷量(Qg) | - | |
| 输入电容(Ciss) | 2.14nF | |
| 反向传输电容(Crss) | 24pF | |
| 工作温度 | -55℃~+150℃ |
商品概述
这款N沟道中压（MV）MOSFET采用先进的POWERTRENCH工艺制造，该工艺融入了屏蔽栅技术。此工艺经过优化，可在最大程度降低导通电阻的同时，凭借同类最佳的软体二极管保持卓越的开关性能。
商品特性
- 在VGS = 10 V、ID = 14 A时,最大导通电阻rDS(on) = 7.4 mΩ
- 在VGS = 8 V、ID = 12.5 A时,最大导通电阻rDS(on) = 10.3 mΩ
- 先进的封装与硅技术结合,实现低导通电阻rDS(on)和高效率
- 下一代增强型体二极管技术,具备软恢复特性
- MSL1坚固封装设计
- 100%进行UII测试
- 符合RoHS标准
应用领域
-主DC-DC开关-电机桥接开关-同步整流器
