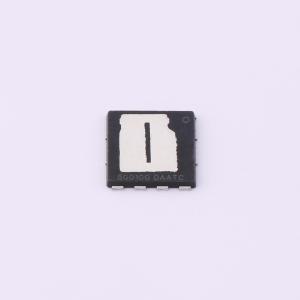

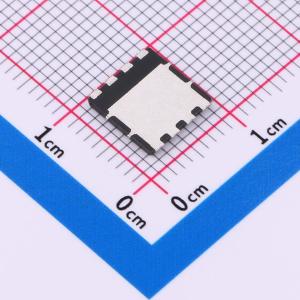

FDMT800100DC
1个N沟道 耐压:100V 电流:162A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 此 N 沟道 MOSFET 采用飞兆半导体先进的 PowerTrench 工艺生产。 先进的硅技术和 Dual Cool
- 品牌名称
- onsemi(安森美)
- 商品型号
- FDMT800100DC
- 商品编号
- C891112
- 商品封装
- DualCool-88-8
- 包装方式
- 编带
- 商品毛重
- 0.63克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 162A | |
| 导通电阻(RDS(on)) | 2.95mΩ@10V | |
| 耗散功率(Pd) | 156W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2.8V | |
| 栅极电荷量(Qg) | - | |
| 输入电容(Ciss) | 7.835nF@50V | |
| 反向传输电容(Crss) | 75pF@50V | |
| 工作温度 | -55℃~+150℃ |
商品概述
FDMS8680旨在最大限度地减少功率转换应用中的损耗。结合了硅技术和封装技术的进步，在保持出色开关性能的同时，实现了最低的导通电阻rDS(on)。
商品特性
- 在VGS = 10 V、ID = 14 A时，最大导通电阻rDS(on) = 7.0 mΩ
- 在VGS = 4.5 V、ID = 11.5 A时，最大导通电阻rDS(on) = 11.0 mΩ
- 先进的封装与硅技术结合，实现低导通电阻rDS(on)和高效率
- MSL1坚固封装设计
- 符合RoHS标准
应用领域
- 同步降压电路的低端开关，为核心处理器供电
- 二次侧同步整流器
- 负载点（POL）DC/DC转换器中的低端开关
- 或门FET/负载开关
