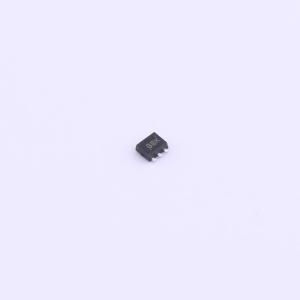

温馨提醒：图片仅供参考，商品以实物为准
FDY1002PZ
2个P沟道 耐压:20V 电流:0.83A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 此双 P 沟道 MOSFET 是使用先进的 Power Trench 工艺设计的，可优化 rDS(on)@VGS = –1.5 V。
- 品牌名称
- onsemi(安森美)
- 商品型号
- FDY1002PZ
- 商品编号
- C891137
- 商品封装
- SOT-563F
- 包装方式
- 编带
- 商品毛重
- 0.029克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 2个P沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 830mA | |
| 导通电阻(RDS(on)) | 500mΩ@4.5V | |
| 耗散功率(Pd) | 625mW |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | - | |
| 栅极电荷量(Qg) | 3.1nC@4.5V | |
| 输入电容(Ciss) | 135pF | |
| 反向传输电容(Crss) | 30pF | |
| 工作温度 | -55℃~+150℃ |
商品特性
- VGS = -4.5V、ID = -0.83A时,最大rDS(导通) = 0.5Ω
- VGS = -2.5V、ID = -0.70A时,最大rDS(导通) = 0.7Ω
- VGS = -1.8V、ID = -0.43A时,最大rDS(导通) = 1.2Ω
- VGS = -1.5V、ID = -0.36A时,最大rDS(导通) = 1.8Ω
- 人体模型静电放电保护等级 = 1400V
- 符合RoHS标准
应用领域
-锂离子电池组
