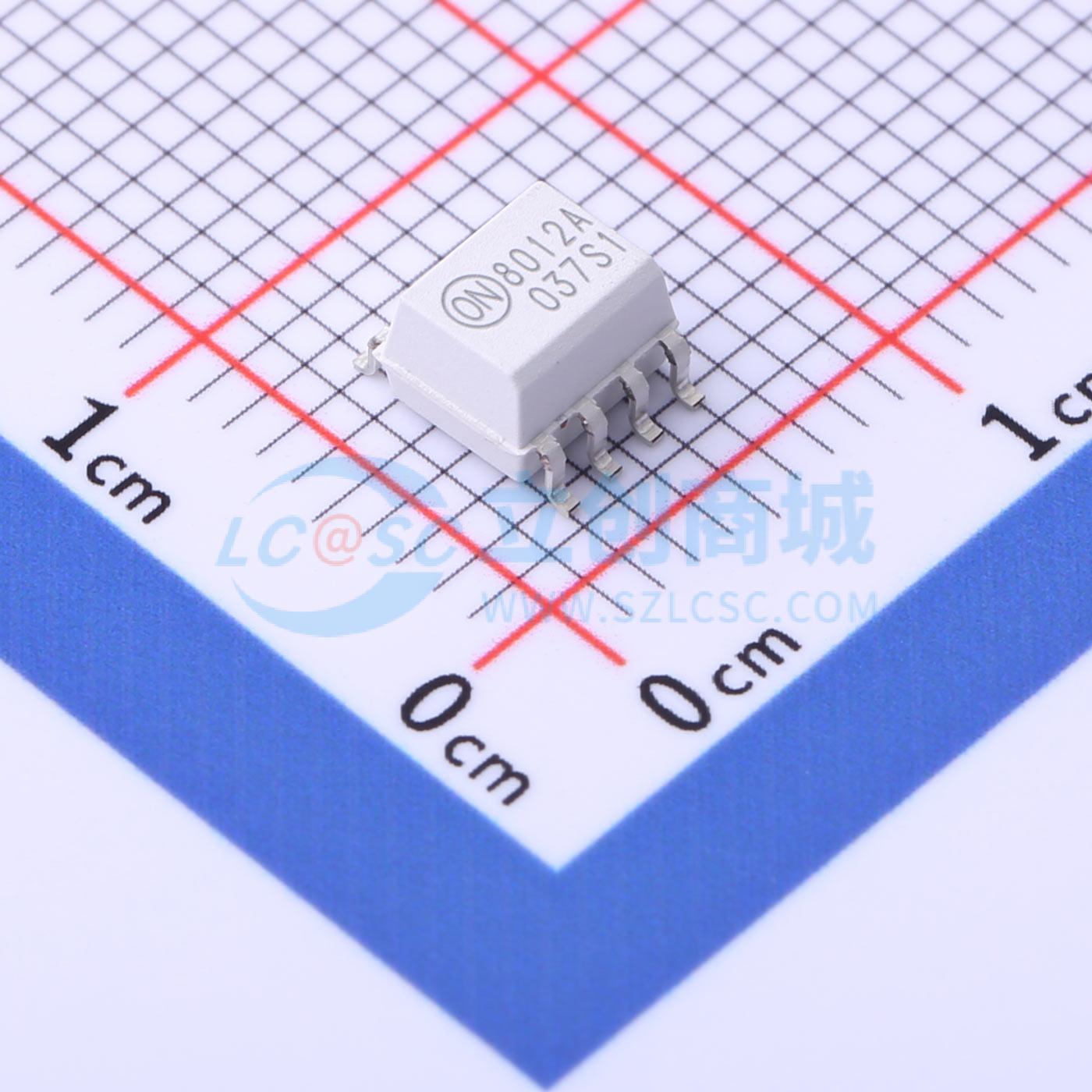

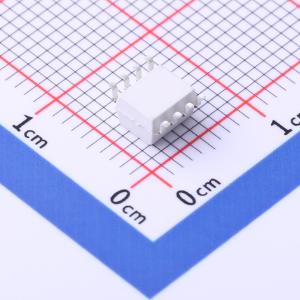

FOD8012A

逻辑输入 2通道 隔离电压(rms):3750V

描述

FOD8012A 是一款半工、双向、高速逻辑门极光耦合器，支持隔离式通信，使得数字信号能够在系统之间进行通信，而无需导通接地回路或危险电压。它利用安森美半导体的专利共面封装技术 Optoplanar, 和优化的集成电路设计，可实现最低 20 kV/μs 的共模干扰抑制 (CMR) 等级。此高速逻辑门极光耦合器与布置为双向配置的 2 个光耦合沟道进行高度集成，采用紧凑的 8 引脚小型封装。每个光耦合器沟道都包含一个高速 AlGaAs LED，由与 CMOS 检测集成电路耦合的 CMOS 缓冲集成电路驱动。该检测集成电路包含一个集成光电二极管、一个高速互阻抗放大器和一个带有输出驱动器的电压比较器。该 CMOS 技术与高能效 LED 进行耦合，实现了低能耗以及极高速（60ns 传播延迟、15ns 脉冲宽度失真）。

品牌名称

onsemi(安森美)

商品型号

FOD8012A

商品编号

C891163

商品封装

SOIC-8​

包装方式

管装

商品毛重

0.12克(g)
