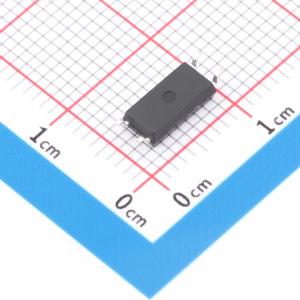

温馨提醒：图片仅供参考，商品以实物为准
FODM1008R4V
DC 5kV
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 单通道、直流感应输入光耦合器由一个砷化镓 (GaAs) 红外发光二极管与一个光电晶体管光耦合而成，采用拉伸体 SOP 4 引脚封装。输入-输出隔离电压 VISO 额定值为 5000 VACRMS。
- 品牌名称
- onsemi(安森美)
- 商品型号
- FODM1008R4V
- 商品编号
- C891169
- 商品封装
- SOP-4-2.54mm
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.4V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 70V | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 300mV@10mA,1mA | |
| 上升时间(tr) | 5.7us | |
| 下降时间 | 8.5us | |
| 工作温度 | -40℃~+110℃ | |
| 电流传输比(CTR)最小值 | 130% | |
| 电流传输比(CTR)最大值/饱和值 | 260% | |
| 正向电流(If) | 50mA | |
| 功能特性 | - |
商品概述
FODM100x系列单通道直流感应输入光耦合器由一个砷化镓（GaAs）红外发光二极管和一个光电晶体管光耦合组成，采用拉长型SOP 4引脚封装。输入输出隔离电压VISO额定值为5000 VAC RMS。
商品特性
- 爬电距离和电气间隙距离≥8 mm，绝缘距离≥0.4 mm，以实现可靠的高压绝缘
- 具备安全和法规认证
- UL1577认证，可承受5000 VAC RMS电压1分钟；符合DIN_EN/IEC60747 - 5 - 5标准，峰值工作电压890 V
- 集电极 - 发射极击穿电压高，最小BVCEO = 70 V
- 工业温度范围扩展至 - 40至110°C
- 在IF = 5 mA、VCE = 5 V、TA = 25°C条件下的电流传输比：FODM1007为80%至160%；FODM1008为130%至260%；FODM1009为200%至400%
- 这些器件为无铅器件
应用领域
- 主要适用于DC - DC转换器
- 用于接地环路隔离、信号与噪声隔离，如通信适配器、充电器
- 消费类产品，如家电、机顶盒
- 工业应用，如电源、电机控制、可编程逻辑控制
