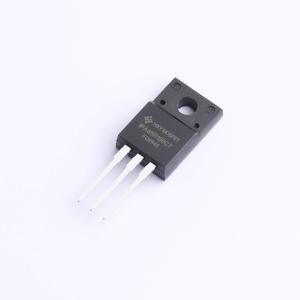

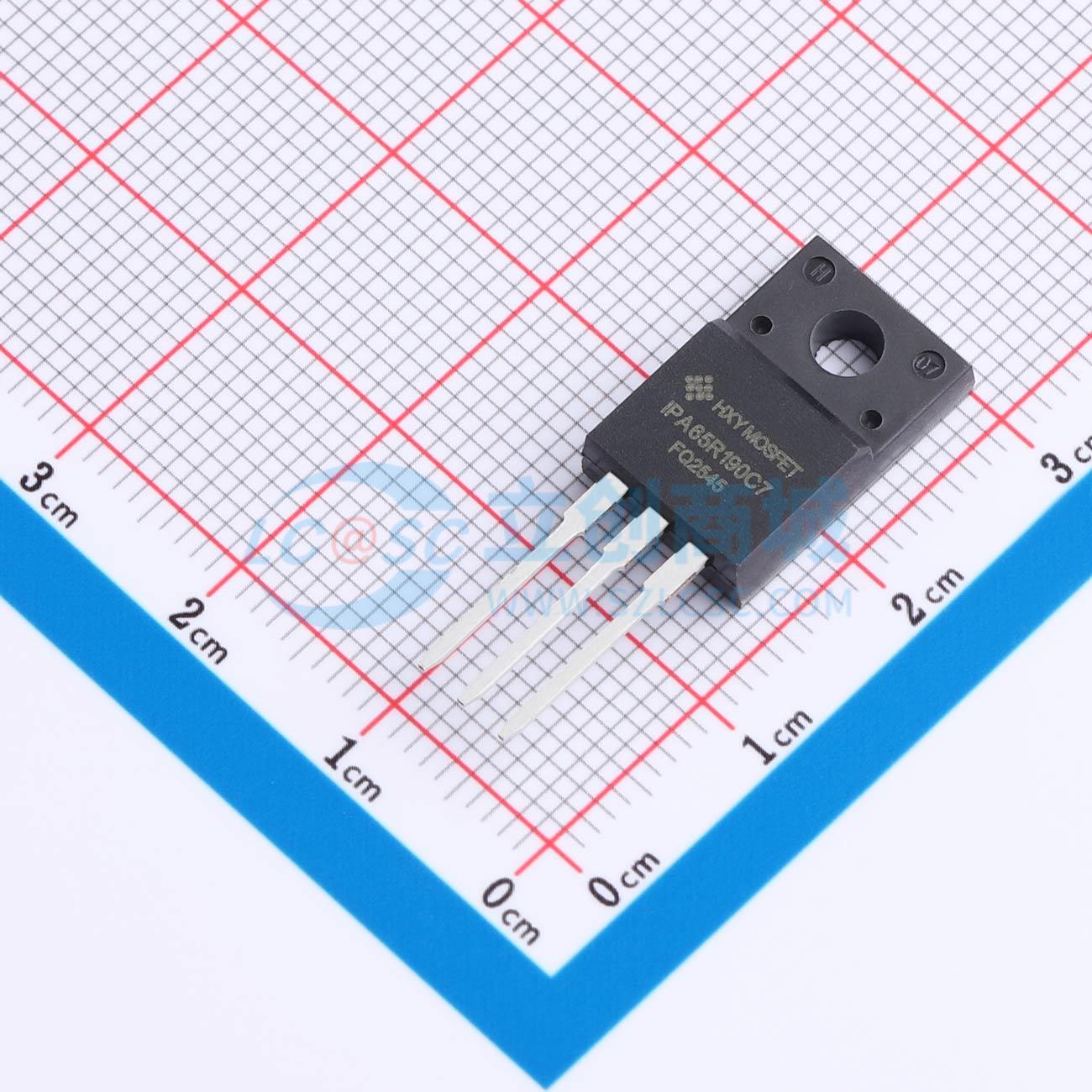

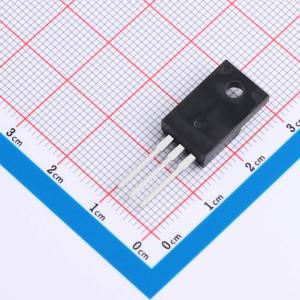

IPA65R190C7XKSA1-HXY实物图
  • IPA65R190C7XKSA1-HXY商品缩略图
  • IPA65R190C7XKSA1-HXY商品缩略图
  • IPA65R190C7XKSA1-HXY商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

IPA65R190C7XKSA1-HXY

SiC功率MOSFET N沟道增强模式,采用宽带隙SiC MOSFET技术,具有低导通电阻、低电容和低反向恢复特性

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
该N沟道碳化硅MOSFET具备11A的漏极电流能力,漏源击穿电压为800V,导通电阻为165mΩ,栅源电压工作范围为-8V至+20V。器件利用碳化硅材料的高击穿场强与低导通损耗特性,适合在高频、高效率的电源拓扑中使用,如开关电源、光伏逆变器及高密度功率转换模块。其参数组合有助于降低系统能耗并简化热管理设计。
商品型号
IPA65R190C7XKSA1-HXY
商品编号
C53134099
商品封装
TO-220F​
包装方式
管装
商品毛重
3.03克(g)

商品参数

属性参数值
商品目录碳化硅场效应管(MOSFET)
数量1个N沟道
类型N沟道
配置独立式
漏源电压(Vdss)800V
连续漏极电流(Id)11A
耗散功率(Pd)40W
属性参数值
阈值电压(Vgs(th))3V
栅极电荷量(Qg)17.6nC
输入电容(Ciss)361pF
反向传输电容(Crss)3.5pF
工作温度-55℃~+175℃
输出电容(Coss)34pF
导通电阻(RDS(on))165mΩ@18V

商品特性

  • 宽禁带SiC MOSFET技术
  • 低导通电阻与高阻断电压
  • 低电容与高速开关
  • 低反向恢复电荷
  • 无卤素且符合RoHS标准

应用领域

  • 开关电源
  • 可再生能源
  • 车载充电器
  • 高压DC/DC转换器
