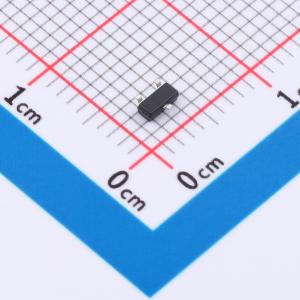

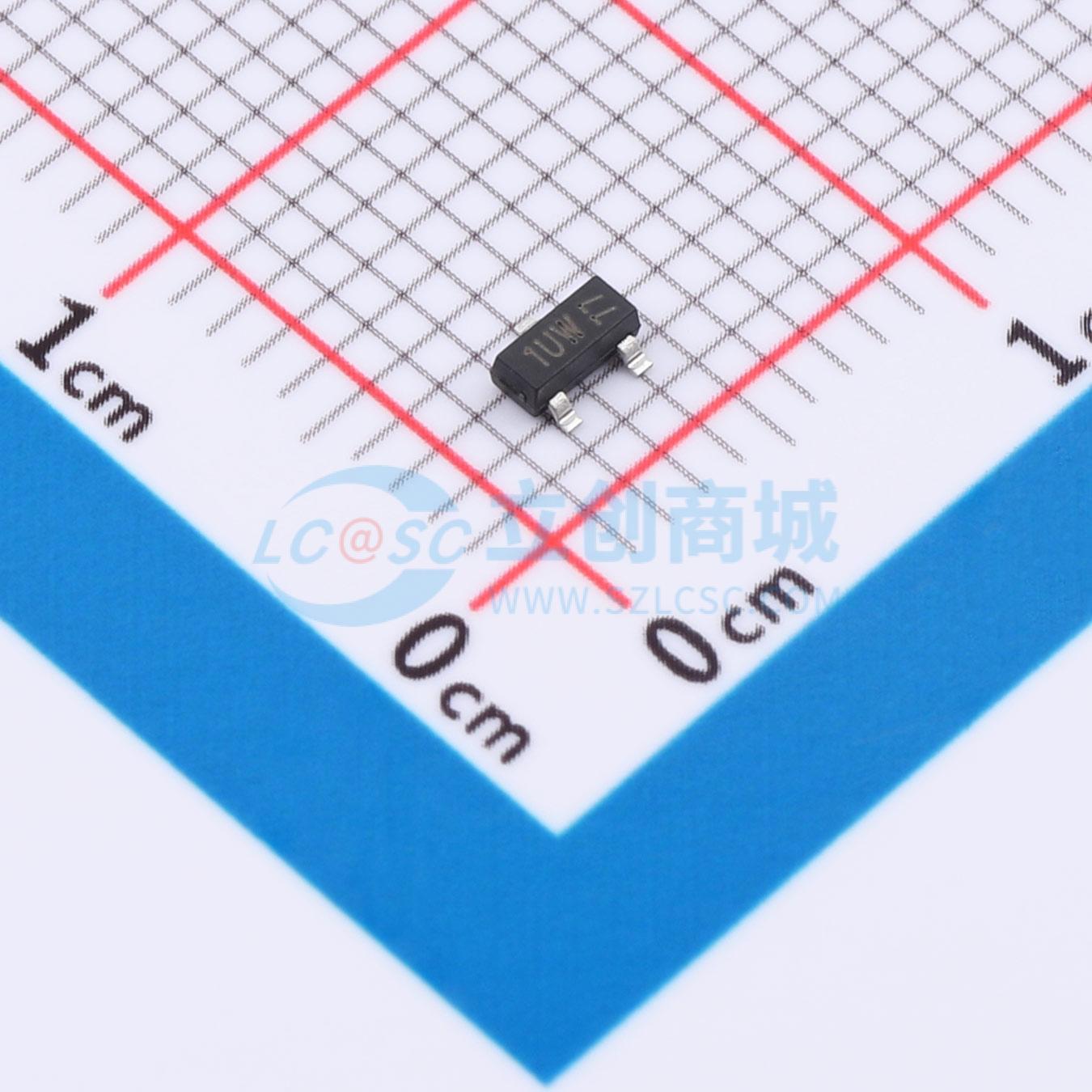

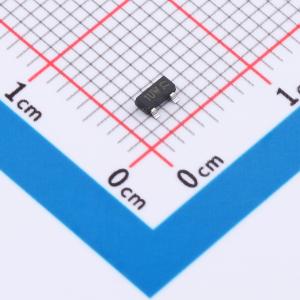

PESD5V0U2BT,215-JSM

用于保护两条L2BT总线线路的ESD二极管，采用SOT - 23薄型SMD封装，符合RoHS标准且无铅

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 极性：双向反向截止电压(Vrwm)：5V 击穿电压：9V
品牌名称: JSMSEMI(杰盛微)
商品型号: PESD5V0U2BT,215-JSM
商品编号: C53114066
商品封装: SOT-23
包装方式: 编带
商品毛重: 0.031733克(g)

商品参数

商品概述

PESD5V0U2BT,215-JSM 是一款 ESD 二极管，旨在保护两条 L2BT 总线线路。它具有 350W（8/20μs）的高峰值脉冲功率、高 ESD 保护等级，并采用 SOT-23 薄型 SMD 封装。该器件符合 RoHS 标准，具有哑光镀锡引脚（无铅），适用于各种需要对高速数据线进行 ESD 保护的应用。

商品特性

350W（8/20μs）峰值脉冲功率
高 ESD 保护等级
SOT-23 薄型 SMD 封装
符合 RoHS 标准
哑光镀锡引脚（无铅）
保护两条 L2BT 总线线路

应用领域

DeviceNet
低速和高速 L2BT
智能配电系统（SDS）
控制区域网络 - ESD 1.1/ESD FD

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	-
	反向截止电压(Vrwm)	5V
	钳位电压	20V
	峰值脉冲电流(Ipp)	20A@8/20us
	峰值脉冲功率(Ppp)	350W@8/20us
	击穿电压(VBR)	8.3V

	属性	参数值
	反向电流(Ir)	100nA
	通道数	双路
	工作温度	-
	防护等级	IEC 61000-4-2
	类型	ESD
	Cj-结电容	39pF
