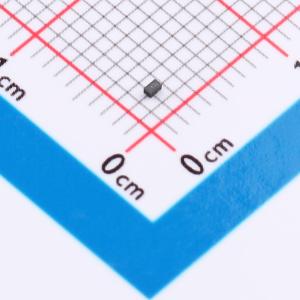

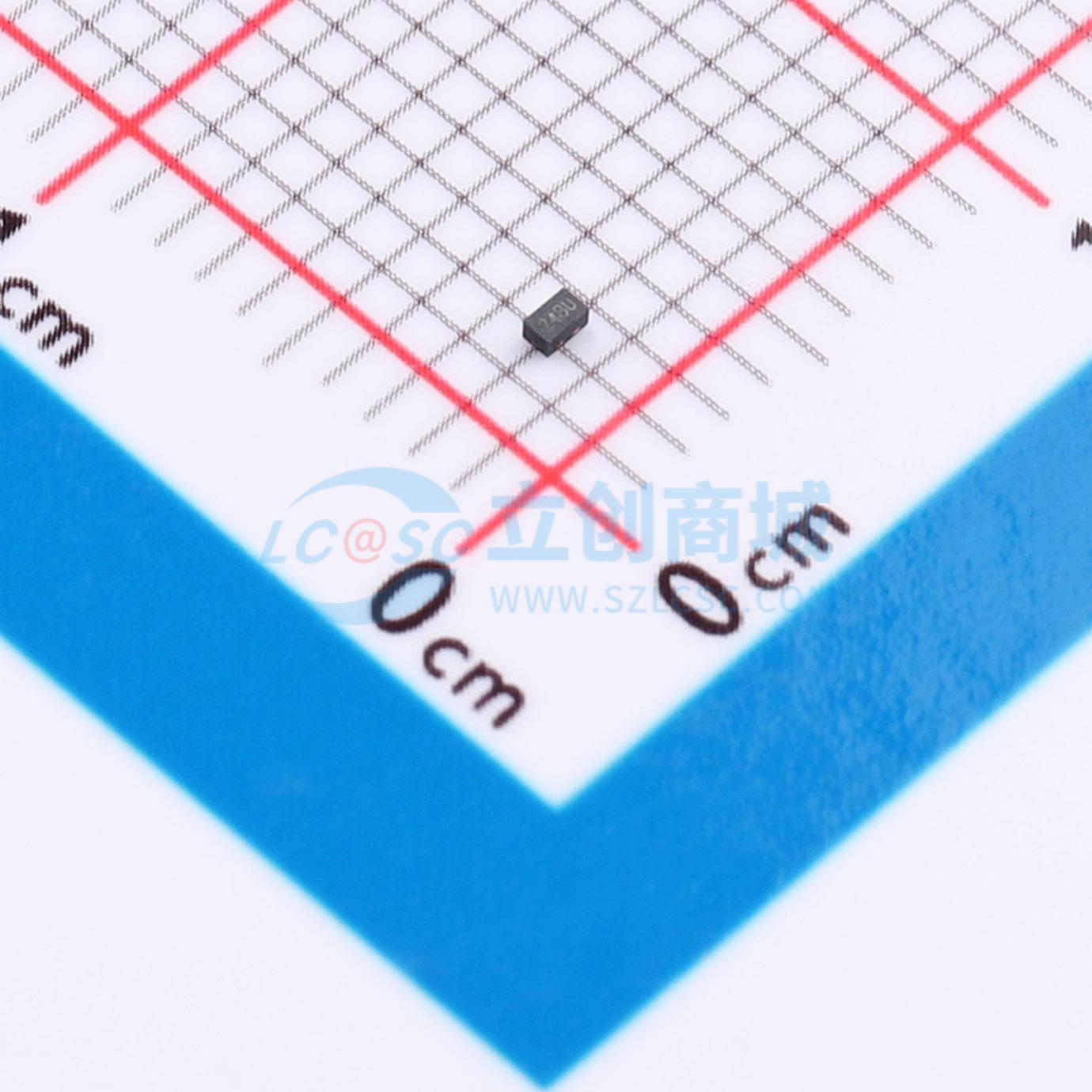

PESD24VF1BLYL-JSM

超低电容ESD保护二极管，适用于高速数据线瞬态保护

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 极性：双向反向截止电压(Vrwm)：24V 钳位电压：17V 峰值脉冲电流(Ipp)：1A@8/20us 击穿电压：28V
品牌名称: JSMSEMI(杰盛微)
商品型号: PESD24VF1BLYL-JSM
商品编号: C53114129
商品封装: DFN1006-2L
包装方式: 编带
商品毛重: 0.01018克(g)

商品参数

商品概述

PESD24VF1BLYL-JSM是一款超低电容瞬态电压抑制器（TVS），专为高速数据接口提供静电放电（ESD）保护。其典型电容为0.3 pF，可保护敏感系统免受过电压和过电流瞬态事件的影响。该器件符合IEC 61000 - 4 - 2（ESD）4级标准（±15 kV空气放电、±8 kV接触放电），并对快速充电设备模型（CDM）ESD和电缆放电事件（CDE）具有高鲁棒性。 PESD24VF1BLYL-JSM采用超小型DFN1006封装，每个器件可保护一条高速数据线。这使其非常适合需要对单条线路进行保护且空间受限的应用。低电容、超紧凑尺寸和高ESD鲁棒性的特点，使PESD24VF1BLYL-JSM非常适合高速数据端口和高频线路应用。

商品特性

为高速数据线提供符合IEC 61000 - 4 - 2（ESD）标准的瞬态保护
±15 kV（接触放电）
±20 kV（空气放电）
针对电缆放电事件（CDE）进行保护
针对高速线路优化的封装
超小型封装（1.0mm×0.6mm×0.5mm）
保护一条数据、控制线
低电容：0.3 pF（典型值）
低泄漏电流
低钳位电压

应用领域

局域网（LAN）设备
火线接口
计算机及外设
通信系统
高速数据线

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	-
	反向截止电压(Vrwm)	24V
	钳位电压	38V
	峰值脉冲电流(Ipp)	-
	峰值脉冲功率(Ppp)	38W@8/20us
	击穿电压(VBR)	26V

	属性	参数值
	反向电流(Ir)	500nA
	通道数	单路
	工作温度	-55℃~+125℃
	防护等级	IEC 61000-4-2
	类型	TVS
	Cj-结电容	0.3pF
