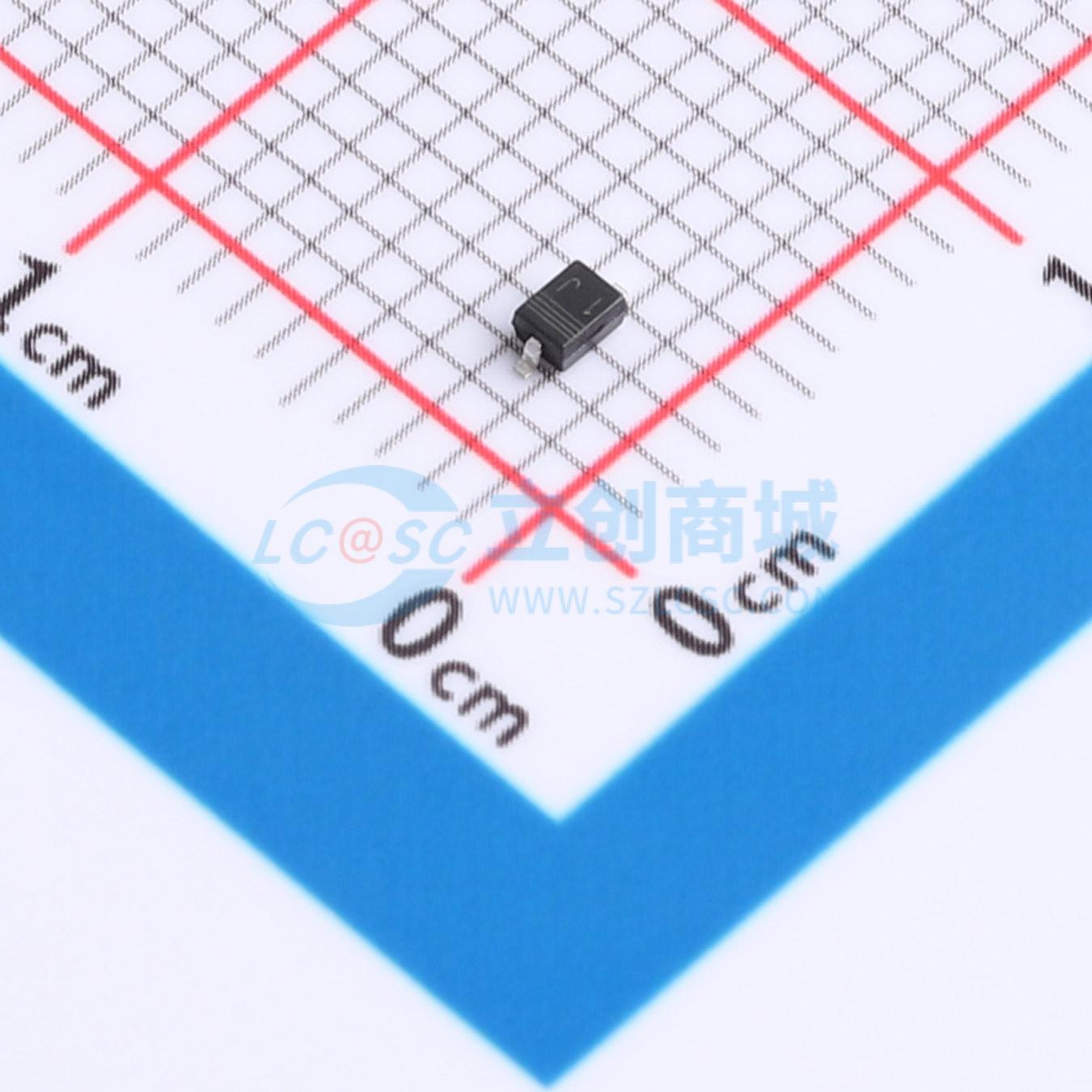

温馨提醒：图片仅供参考，商品以实物为准

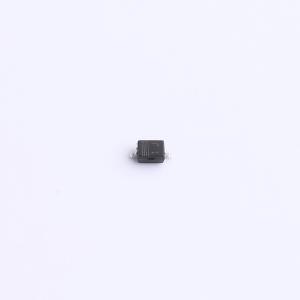

PESD5V0L1UA,115-JSM
单向配置、固态硅雪崩技术的ESD保护二极管，具有低钳位电压和低漏电流
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 反向截止电压(Vrwm)：5V 钳位电压：20V 峰值脉冲电流(Ipp)：25A@8/20us 峰值脉冲功率(Ppp)：350W@8/20us 击穿电压：6V
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- PESD5V0L1UA,115-JSM
- 商品编号
- C53114221
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.026833克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | - | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 19V | |
| 峰值脉冲电流(Ipp) | 17A@8/20us | |
| 峰值脉冲功率(Ppp) | 350W@8/20us | |
| 击穿电压(VBR) | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | - | |
| 工作温度 | - | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 120pF |
商品特性
- 350瓦峰值脉冲功率（脉冲时间tp = 8/20微秒）
- 单向配置
- 固态硅雪崩技术
- 低钳位电压
- 低漏电流
- IEC 61000 - 4 - 2标准下，接触放电±30kV，空气放电±30kV
- IEC 61000 - 4 - 4（电快速瞬变脉冲群）40A（5/50纳秒）
- IEC 61000 - 4 - 5（雷击浪涌）17A（8/20微秒）
应用领域
- USB总线
- 电源线
- 电源管理
