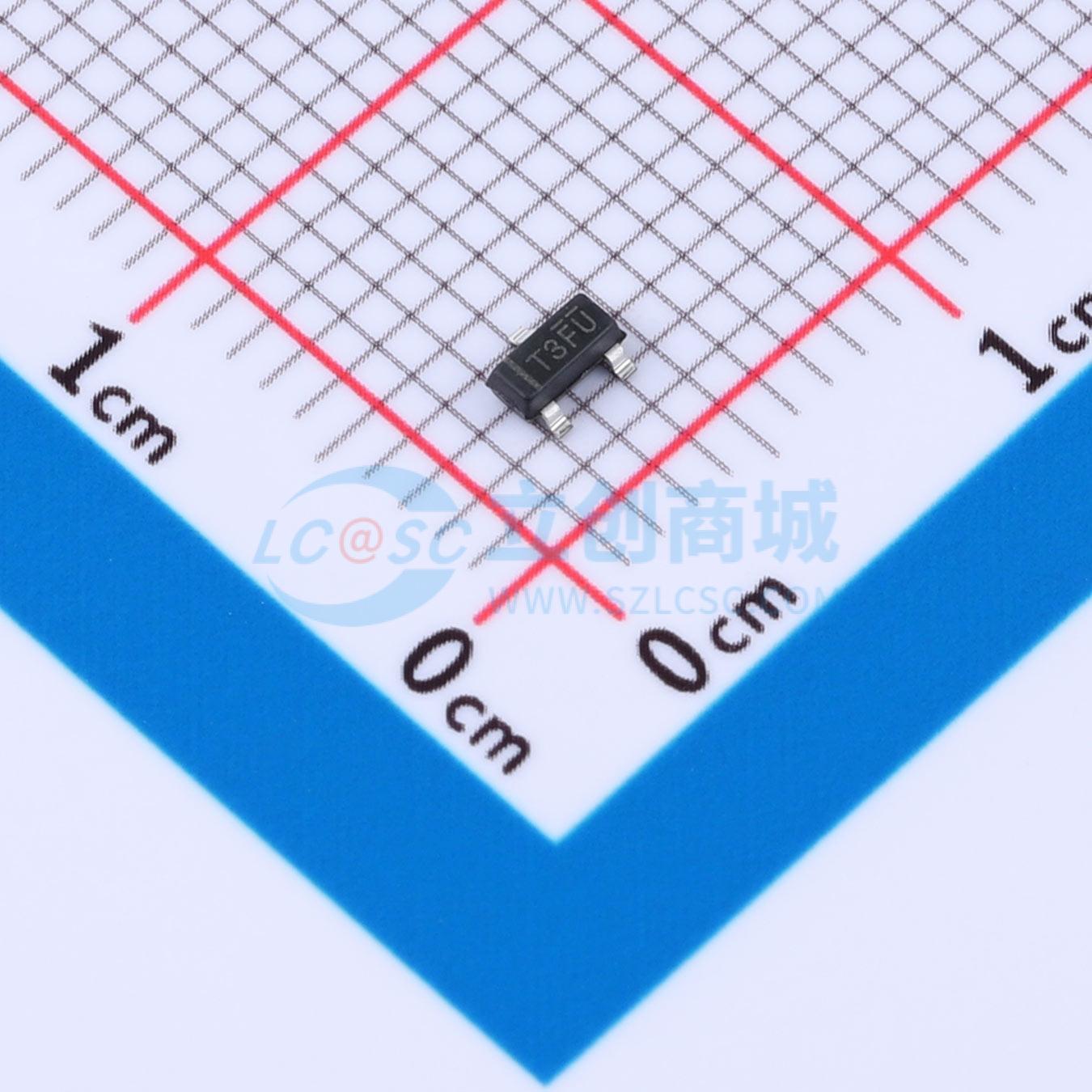

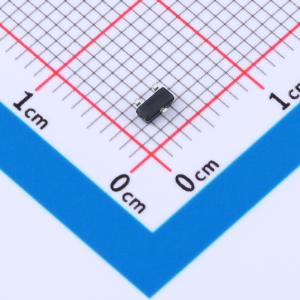

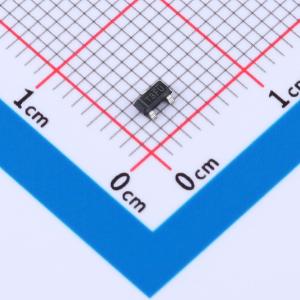

温馨提醒：图片仅供参考，商品以实物为准

TL431BIDBZR,215-JSM

并联 20ppm/℃

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 输出类型：可调工作电压：2.5V~36V 输出电压：2.495V~36V 输出电流：100mA 精度：±0.5%
品牌名称: JSMSEMI(杰盛微)
商品型号: TL431BIDBZR,215-JSM
商品编号: C53114222
商品封装: SOT-23
包装方式: 编带
商品毛重: 0.033733克(g)

商品参数

商品概述

TL431系列集成电路为三端可调分流稳压器，在整个工作温度范围内保证热稳定性。该系列器件具有尖锐的开启特性、低温漂和低输出阻抗，使其成为开关电源、充电器及其他可调稳压器等应用中齐纳二极管的理想替代品。这些器件的输出电压可设置在VREF（2.5V）至最大阴极电压（36V）之间的任意值。TL431精密基准源提供两种电压容差：0.5%和1.0%。该系列集成电路提供SOT-23封装。

商品特性

可编程精确输出电压范围：2.5V至36V
容性负载下高稳定性
低温漂：典型值4.5mV
低等效全范围温度系数：典型值20PPM/℃
低动态输出电阻：典型值0.15Ω
吸收电流能力：1mA至100mA
低输出噪声
宽工作温度范围：-40至85℃

应用领域

充电器
电压适配器
开关电源
显卡
精密电压基准

数据手册PDF

放大查看下载PDF

	属性	参数值
	电压基准类型	并联
	静态电流(Iq)	-
	最小阴极电流调节	400uA
	噪声(0.1Hz-10Hz)	-
	噪声(10Hz-10kHz)	-
	工作温度	-40℃~+85℃

	属性	参数值
	商品目录	电压基准芯片
	输出类型	可调
	工作电压	-
	输出电压	2.5V~36V
	输出电流	100mA
	精度	±0.5%
	温度系数	20ppm/℃
